Startseite ProdukteDifferenzdrucktransmitterCCY81Y eingebetteter Mikrodifferenzdrucktransmitter/Regler

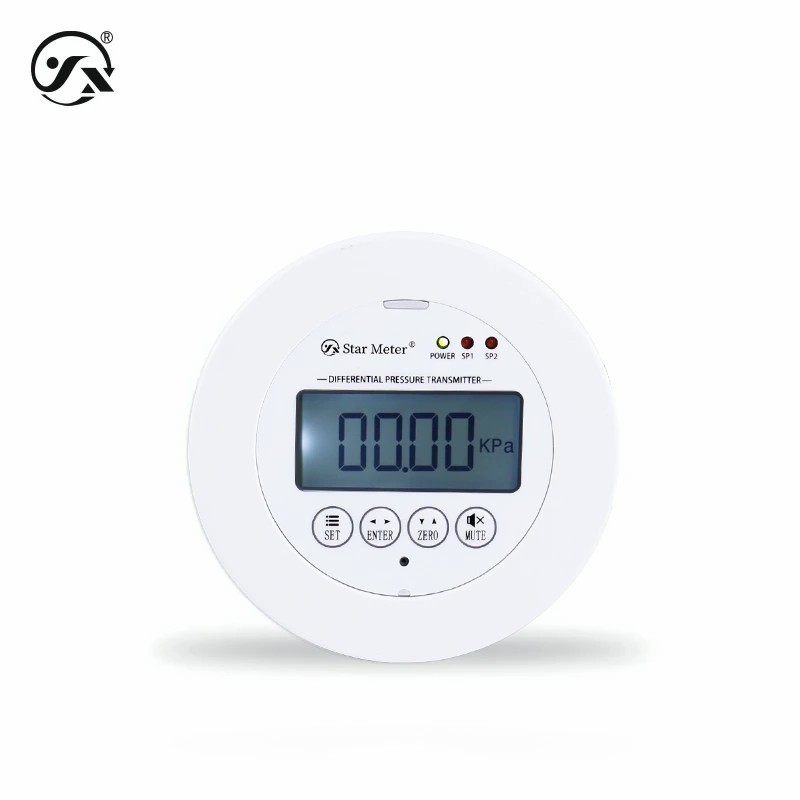

CCY81Y eingebetteter Mikrodifferenzdrucktransmitter/Regler

CCY81Y Embedded Micro Differential Pressure Transmitter / Controller
CCY81Y Embedded Micro Differential Pressure Transmitter / Controller
Grundlegende Informationen
Herkunftsort: China
Markenname: Star Merter
Modellnummer: CCY81Y
Zahlungsbedingungen: T/T
Kontakt
Messbereich: -10 ~ 0 ~ 10 kPa Ausgangssignal: RS485
Versorgungsspannung: 15~28VDC Genauigkeits-Niveau: 00,25% FS, 0,5% FS, 1% FS
Hervorheben:

Eingebetteter Differenzdrucktransmitter/Regler

,

Mikrodifferenzdruckgeber

,

Differenzdrucktransmitter/Regler

Ein eingebetteter Mikro-Differentialdrucktransmitter/Kontroller CCY81Y eignet sich für den Positivdruck.Messung des Gasdrucks von verschiedenen Lüftungs- und Klimaanlagen und -geräten, mit Relais-Schaltersteuerung und Schall- und Lichtmelder, sowohl wandmontiert als auch flush montiert werden kann.



Grundparameter
Messmedium Luft und neutrales Gas (kompatibel mit Kontaktmaterialien und Luftfeuchtigkeit < 90RH%, keine Kondensation)
Messbereich -10 ̊0 ̊10 kPa
Genauigkeitsgrad 00,5% FS oder 0,25% FS (Bereich ≥ 1 kPa)
n1% FS oder 0,5% FS (Bereich < 1 kPa)
(Referenzbedingungen: Temperatur 15-25°C, Luftdruck 86-106kPa, Luftfeuchtigkeit 45-75% RH.)
Druckart Unterschiedlicher Druck
Ausgangssignal RS485
Ausgang der Alarmanlage Relais-Ausgang*2 (Kontaktleistung 220VAC, 3A)
Versorgungsspannung 15 ̊28VDC
Temperaturkompensation -10°C bis 60°C
Durchschnittliche Temperatur -10°C bis 60°C
Verbindungszeit 400 ms
Reaktionsfrequenz ≤ 5 Hz
Stabile Leistung der Klasse = ¢info ¢ ±0,3% FS/Jahr (Bereich ≥ 1kPa) ±0,5% FS/Jahr (Bereich < 1kPa)
Temperaturverschiebung ± 0,03% FS/°C (innerhalb des Temperaturkompensationsbereichs)
Dauerhafte Leistung 1X106 Mal (Anzahl der Zyklen von der unteren Grenze bis zur oberen Grenze)
Gesamtgewicht ≈365 g
Schutzniveau IP65
Entschließung 1/2000
Höchstleistung ≤ 0,015Us ((W) Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH (keine Kondensation und keine Kondensation) Gesamtmaterial
Schale ABS-Technikkunststoffe
Zwerchfell Siliziumchip (kontaktiert das Messmedium)
Innendruckrohr Silikagel (kontaktierend mit dem Messmedium)
Rohr unter äußerem Druck FEP-Polyfluorethylenpropylen (kontaktierend mit dem Messmedium)
Kabelverriegelungskopf mit einer Breite von mehr als 20 mm
Kabel für die Signalübertragung mit Vierkerne PVC-Draht 4*0,2mm2 (rot, gelb, blau und weiß)
Sechs-Kern-Steuerleitung PVC-Draht 6*0,5 mm2 (rot, schwarz, weiß, braun, grün und gelb)
Schau LCD-Bildschirm
Mechanische Stabilität
Schwingungswiderstand 10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/1 ms Entsprechen der Norm IEC60068-2-27 für den elektrischen Schutz
Kurzschlussschutz Dauerhaft
Umgekehrter Polaritätsschutz Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ,500VDC
Dielektrische Festigkeit 500 VAC
Handbuch
Produktinformationen ◄ Chinesisch (KN) PDF-Datei
Produktinformationen (Englisch) PDF-Datei
Produktauswahl ◄ Chinesisch (KN) PDF-Datei
Produktauswahl (Englisch) PDF-Datei
Installationsanleitung ◄ Chinesisch (KN) PDF-Datei
Installationsanweisung Englisch PDF-Datei
Beschreibung des Protokolls PDF-Datei
Beschreibung des Protokolls PDF-Datei

Größe und Tag:

Unterschieddruckgeber

HVAC-Drucktransmitter

DP-Übermittler
