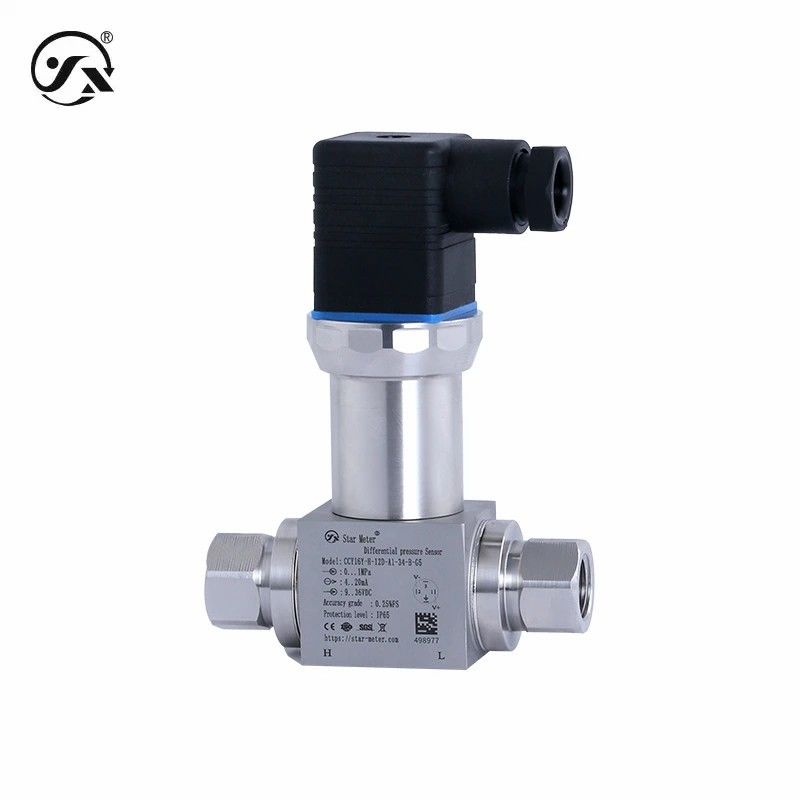

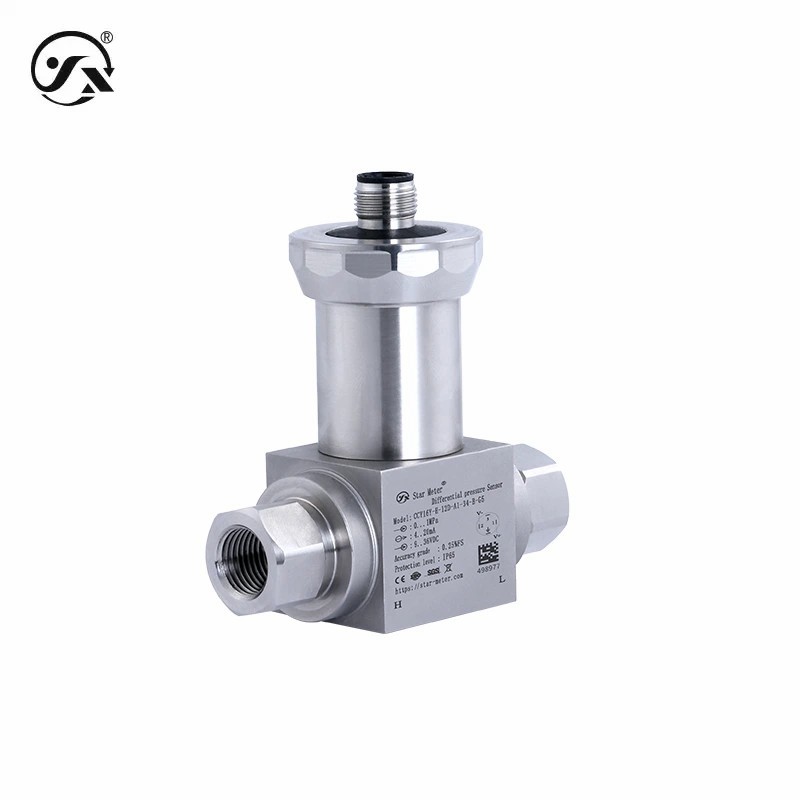

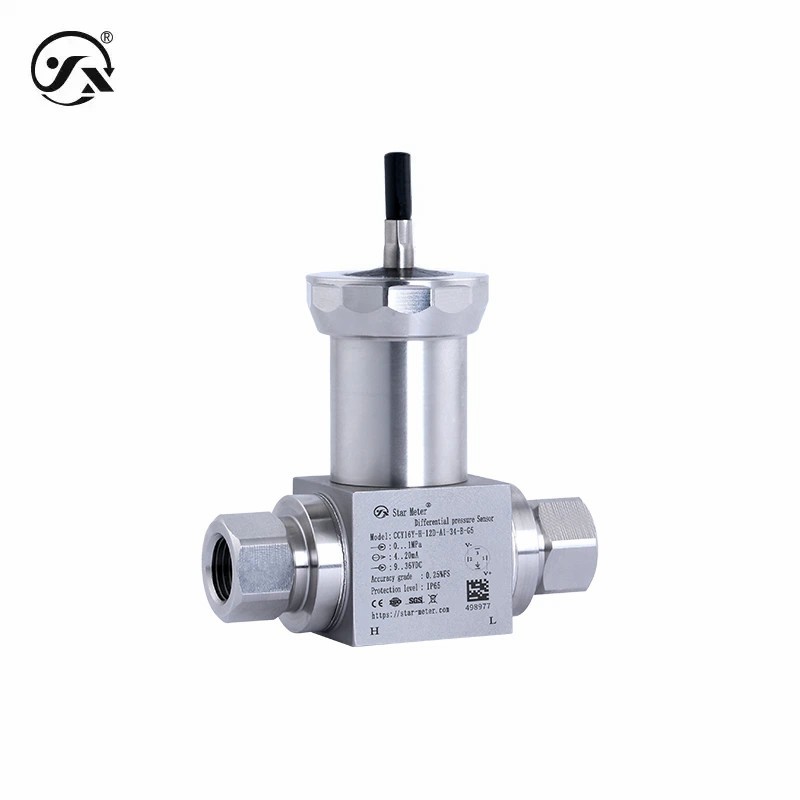

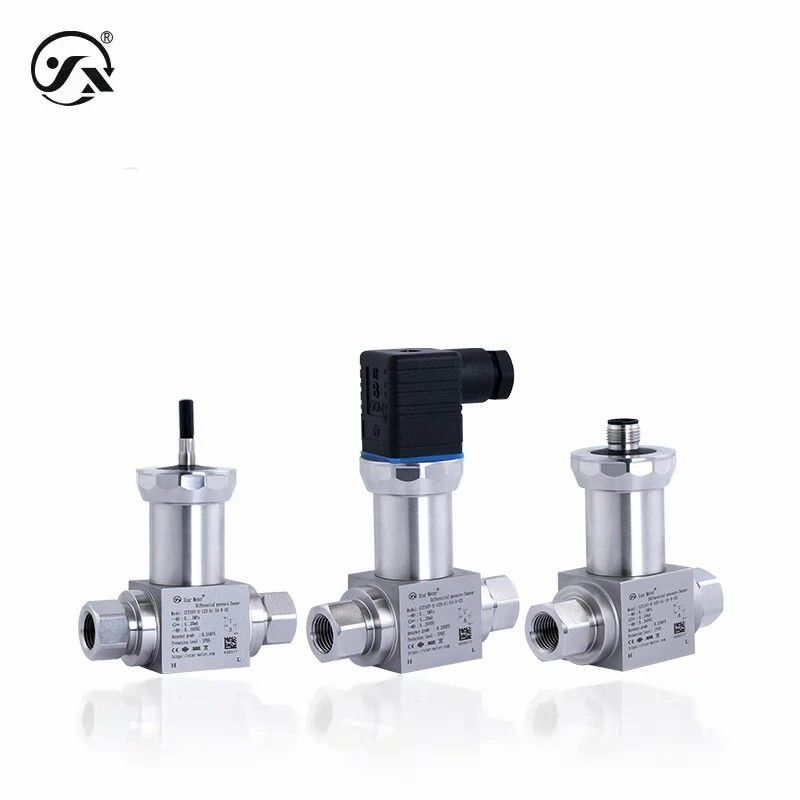

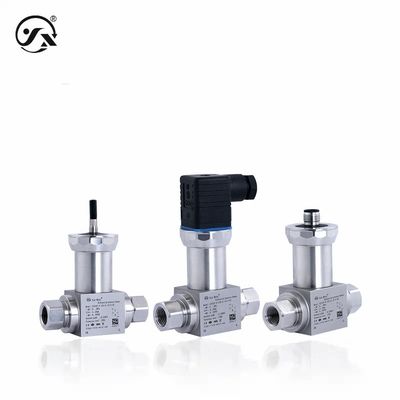

CCY16Y Differenzdruck-Flussübertrager 0,25%FS DP-Flussübertrager zur Durchflussmessung

CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement CCY16Y Differential Pressure Type Flow Transmitter 0.25%FS DP Transmitter For Flow Measurement
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CCY16Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: 0~2,5 MPa (siehe Auswahltabelle für den Bereich für Einzelheiten) Ausgabe: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Stromversorgung: 9 ~ 36VDC, 15 ~ 36VDC, 3 ~ 5VDC Genauigkeit: 0.25%FS, 0.5%FS
Name: Differenzdruck-Durchflusstransmitter
Hervorheben:

CCY16 Differenzdruckstromübertrager

,

0.25% FS DP-Durchströmungsmittler

,

DP-Sender zur Durchflussmessung

Der Differenzdrucktransmitter vom Typ CCY16Y ist für industrielle Anwendungen zur Messung des Differenzdruckwerts von Flüssigkeiten oder Gasen ausgelegt.aber auch von ausgezeichneter QualitätEs bietet auch verschiedene Vorteile wie Ausgangssignal, Reichweite und elektrische Verbindung, die sich an unterschiedliche Arbeitsbedingungen anpassen lässt.





Basisparameter
Messmedium Flüssigkeit oder Gas (kompatibel mit Kontaktmaterial)
Messbereich 0~2,5 MPa (siehe Auswahltabelle für die Bandbreite für Einzelheiten)
Druckmodus Differenzdruck
Temperaturkompensation -10°C bis 70°C

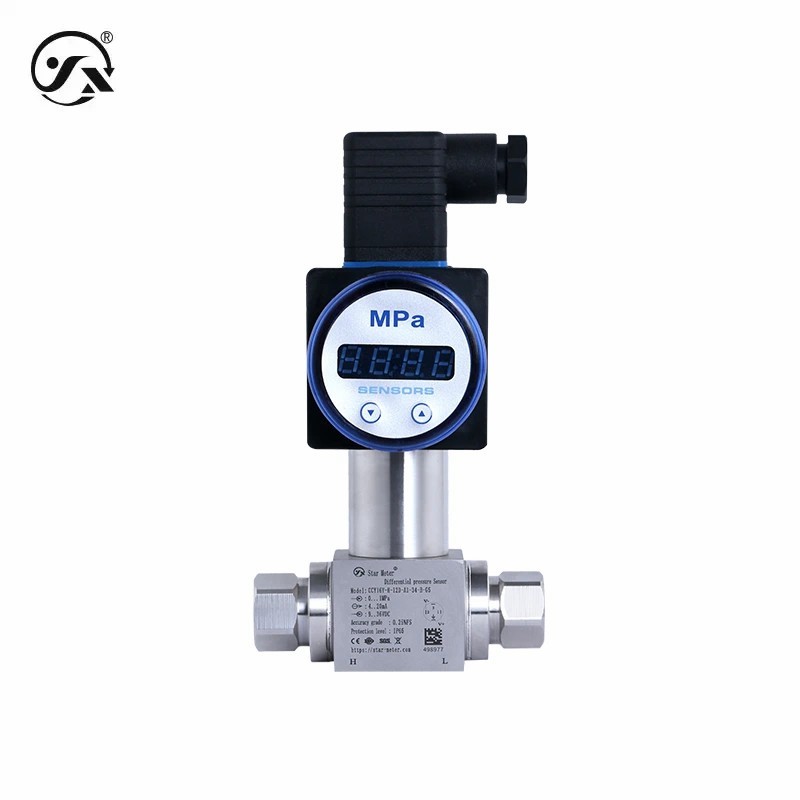

Genauigkeitsklasse 0.25% FS (Differenzdruckbereich zu Nennbereich ≥1:2.5) 0,5% FS (Differenzdruckbereich zum Nennbereichsverhältnis < 1:2.5) Mit Wiederholbarkeit ≤ 0,05% FS, Hysterese ≤ 0,05% FS Messgenauigkeit 0,5% FS, digitale Leuchtkörper (LED)

Anzeige
Anmerkung: Referenztemperatur 25 ~ 86 °C, Luftdruck 106 ~ 45 kPa, Luftfeuchtigkeit 75 ~ <% RH.
Reaktionsfrequenz Analog-Ausgang ≤ 30 Hz, digitaler Ausgang ≤ 5 Hz
Stabile Leistung ± 0,1% FS/Jahr
Temperaturverschiebung ± 0,01% FS/°C (Temperaturkompensationsbereich) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Gesamtgewicht Keine Anzeige≈ 415g hat eine Anzeige≈ 460g
Schutzniveau IP65 (ohne Anzeige) IP54 (mit Anzeige) Hinweis: Die oben genannte Schutzstufe bezieht sich auf die elektrische Verbindung, die nach Abschluss der elektrischen Verbindung erreicht wird
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Dauerhafte Leistung 10X106 Mal (Zyklen zwischen unterem und oberem Bereich)
Leistungsbereich
Aktueller Typ ≤ 0,02Us (W)
Spannungsart ≤ 0,001Us (W), ≤ 0,008Us (W)
Digitale ≤ 0,015Us ((W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Keine Anzeigelastung ≤ {(Us-7.5)÷0.02}Ω bei Anzeigelastung ≤ {(Us-12)÷0.02}Ω (US=Versorgungsspannung)
Arbeitsbedingungen
Temperatur des Mediums -40°C bis 85°C
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt mit dem zu messenden Medium)
Prozessverbindung 304 Edelstahl (Kontakt mit dem zu messenden Medium)
Gehäuse 304 rostfreier Stahl
Siegel O-Ring aus Nitrilkautschuk
Anzeigen der Shell ABS-Technikkunststoffe (LED-Display)
Hirschmann-Gelenke ABS-Technikkunststoffe
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
Die Leistung ist minimal. 4 mA,0,0.001VDC,0.05VDC
Höchstleistung 20 mA,2000,10VDC,5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
