Herkunftsort:	China
Markenname:	Star Merter
Modellnummer:	CCY19Y

Min Bestellmenge:	1pc
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30000 Stück/Monat

Basisparameter
Messmedium	Gas (kompatibel mit Kontaktmaterial und Luftfeuchtigkeit < 90RH%, nicht kondensierend)
Messbereich	-10 ̊0 ̊10 kPa
Druckart	Differenzdruck
Temperaturkompensation	-10°C bis 60°C
Pünktlich	400 ms
Genauigkeitsklasse	00,5% FS oder 0,25% FS (Bereich ≥ 1 kPa); 1% FS oder 0,5% FS (Bereich < 1 kPa)
Reaktionsfrequenz	Analog-Ausgang ≤ 20 Hz, Digitale Signal-Ausgang ≤ 5 Hz
Stabile Leistung	±0,3% FS/Jahr (Bereich ≥1kPa); ±0,5% FS/Jahr (Bereich < 1kPa)
Temperaturverschiebung	± 0,03% FS/°C (Temperaturkompensationsbereich)
Dauerhafte Leistung	10X106 Mal (Zyklen zwischen unterem und oberem Bereich)
Gesamtgewicht	Mit Anzeige ≈ 150g, ohne Anzeige ≈ 130g
Schutzniveau	IP65
Entschließung	Analog-Ausgang 0,02% FS, digitaler Ausgang 0,05% FS
Ausgangsleistung
Ausgangssignal	4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Stromversorgungsbereich	9 ∼36VDC, 12 ∼36VDC
Höchstleistung
4 bis 20 mA	≤ 0,02Us (W)
RS485	≤ 0,015Us ((W)
0 ̊10VDC	≤ 0,015Us ((W)
0 ′5VDC	≤ 0,015Us ((W)
1 ′5VDC	≤ 0,015Us ((W)
Lastmerkmale
Spannungsart	≥ 10 kΩ
Aktueller Typ	Die Leistung wird durch die Leistung von der Anschlussspannung ermittelt.
Umweltbedingungen
Temperatur des Mediums	-40°C bis 100°C
Umgebungstemperatur	-40°C bis 85°C
Gesamtmaterial
Gehäuse	ABS-Technikkunststoffe
Zwerchfell	Silikonchip (in Kontakt mit dem zu prüfenden Medium)
Druckröhre	Silikon (Kontakt mit dem zu messenden Medium)
Φ6 Pagoda-Mund	H59 Kupfer (Kontakt mit dem zu messenden Medium)
Φ8 Pagoda-Mund	H59 Kupfer (Kontakt mit dem zu messenden Medium)
Schnellanschluss Φ6	Vernickelung von Kupfer (Kontakt mit dem zu prüfenden Medium)
Φ4 Schnellschraubschnitt	304 Edelstahl (Kontakt mit dem zu messenden Medium)
Kabelverriegelungskopf	Nylon (Schließdrahtdurchmesser 5 bis 8 mm)
Anzeige	LCD-Display ohne Hintergrundbeleuchtung
Mechanische Stabilität
Seismische Leistung	10g ((20... 2000Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit	500 g/1 ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Schutz gegen Polarität	Keine Schäden, aber nicht funktioniert.
Isolierwiderstand	≥ 100MΩ,500VDC
Dielektrische Festigkeit	500 VAC
Ausgangsgrenzwerte
4 bis 20 mA	Leistung von mindestens 4 mA und maximal 20 mA
RS485	Ausgangsminimum 0, Ausgangsmaximum 2000
0 ′5VDC	Ausgangsminimum 0VDC, Ausgangsmaximum 5VDC
0 ̊10VDC	Ausgangsminimum 0VDC, Ausgangsmaximum 10VDC
1 ′5VDC	Ausgangsspannung mindestens 1VDC, Ausgangsspannung maximal 5VDC
Spezifikationen für Schnittstellen
Spezifikationen für Schnittstellen	φ6 Pagoda-Mund, φ8 Pagoda-Mund, φ6 schnelle Schnittstelle, φ4 schnelle Schraubenschnittstelle

Handbuch
Produktinformationen - Chinesisch (KN)	PDF-Datei
Produktinformationen - Englisch	PDF-Datei
Produktauswahl - Chinesisch (g.a.	PDF-Datei
Produktauswahl - Englisch (EN)	PDF-Datei
Installationsanleitung -Chinesisch (KN)	PDF-Datei
Installationsanleitung - Englisch (EN)	PDF-Datei
Protokoll - Chinesisch (KN)	PDF-Datei

	Star Sensor Manufacturing Co., Ltd
	Anschrift: Gebäude 20, Tianshan International, Yanjiao Wirtschaftsentwicklungszone, Sanhe Stadt, Langfang Stadt, Provinz Hebei
	852-9501-9383
	star_meter@yahoo.com

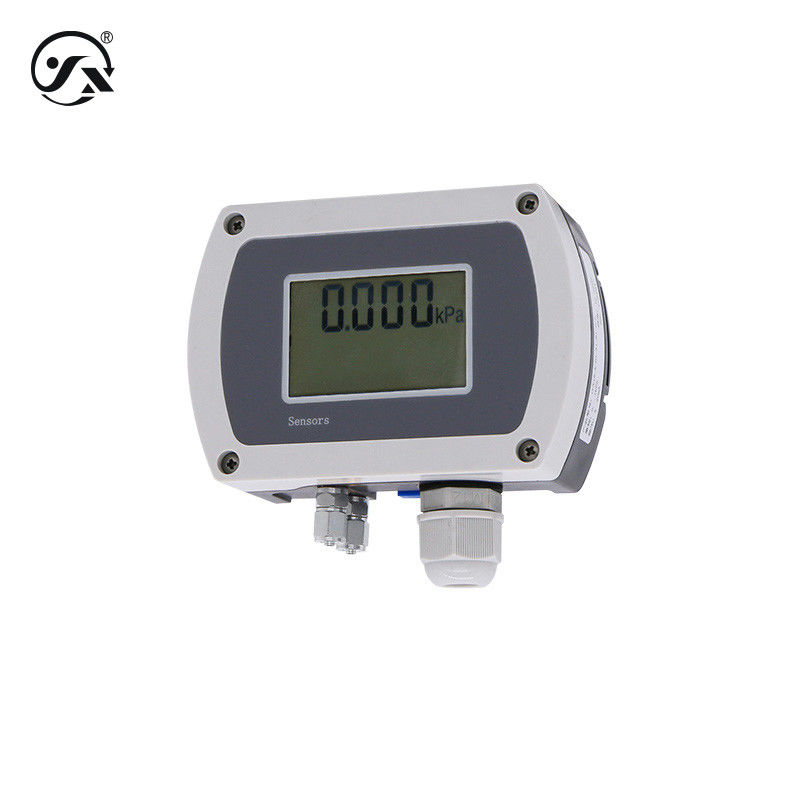

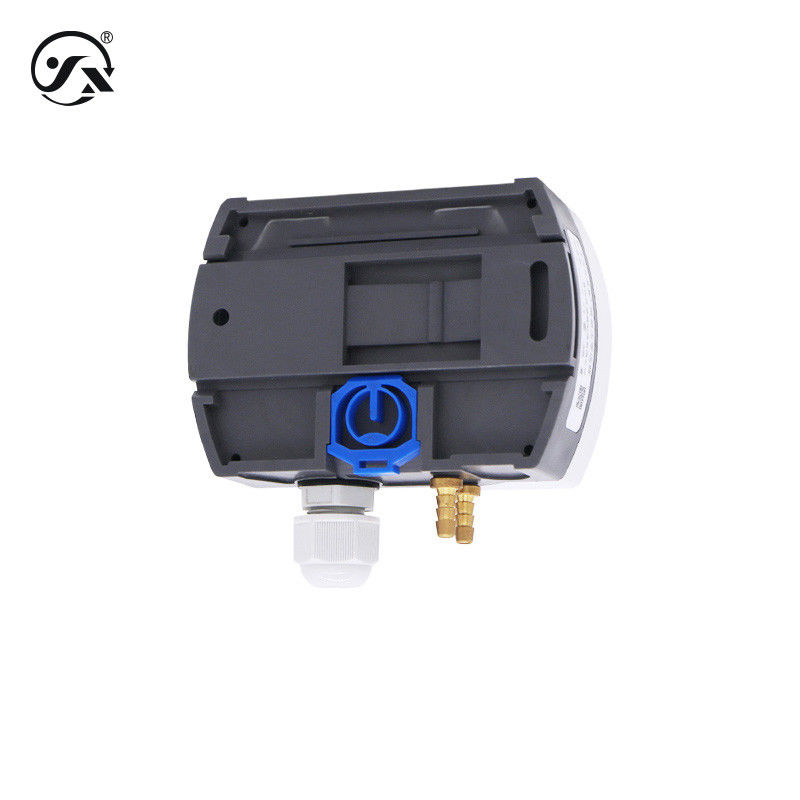

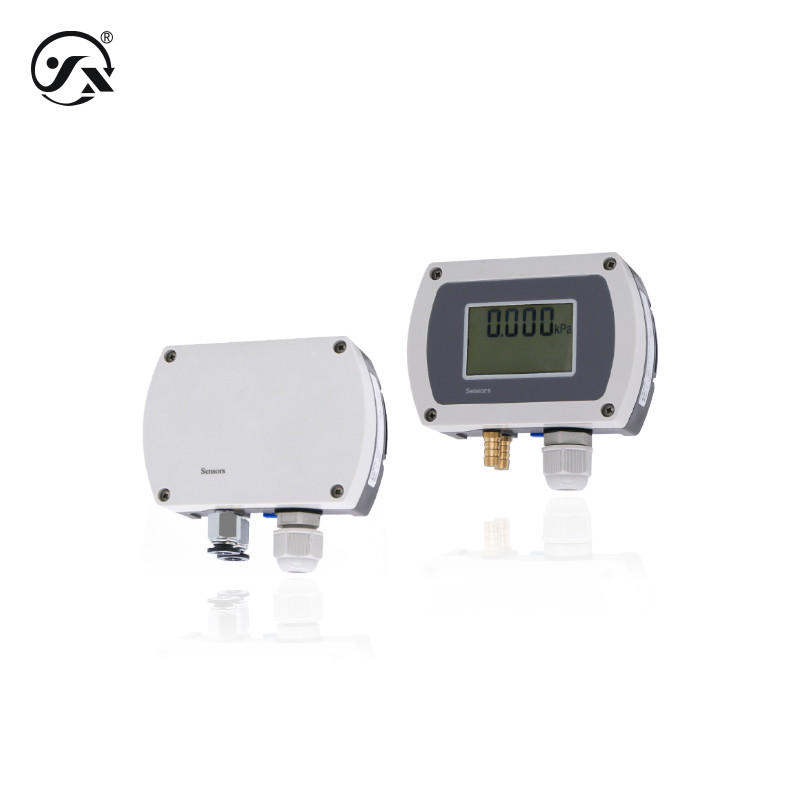

CCY19Y Wandmontierter Differenzdrucktransmitter HVAC Pflanzung und Züchtung
