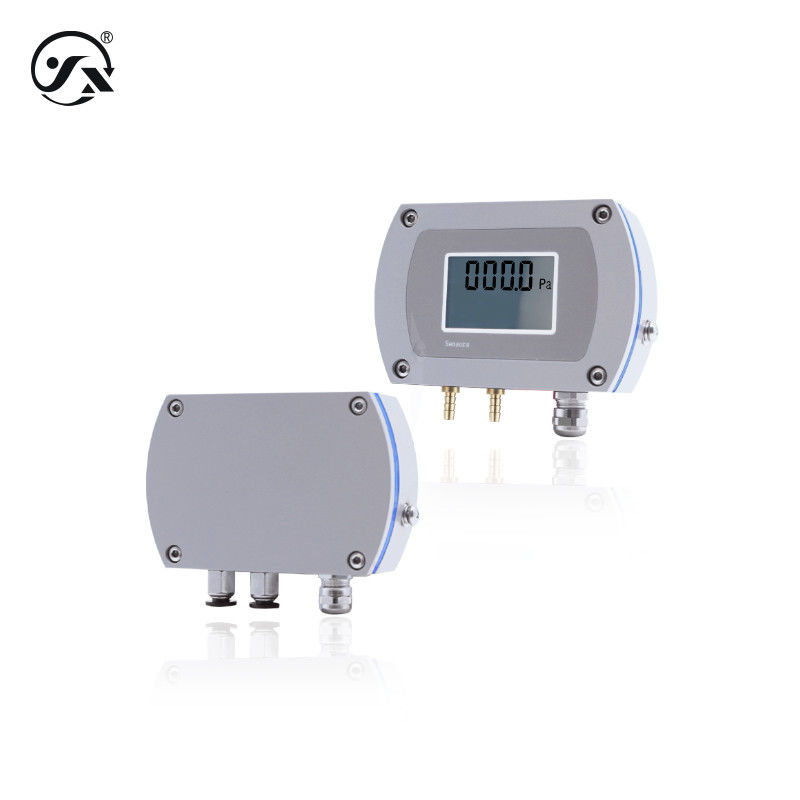

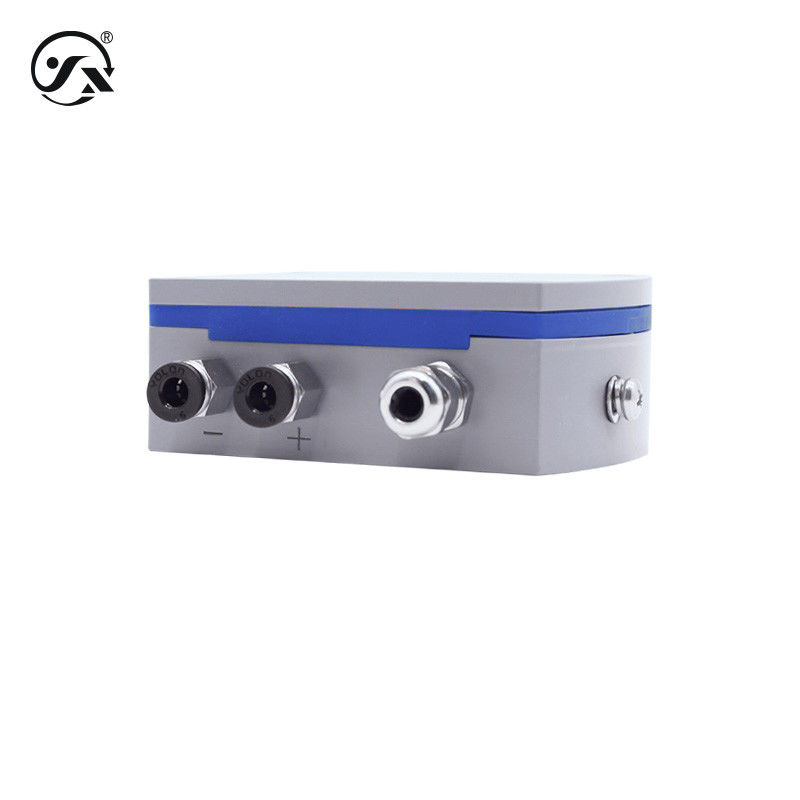

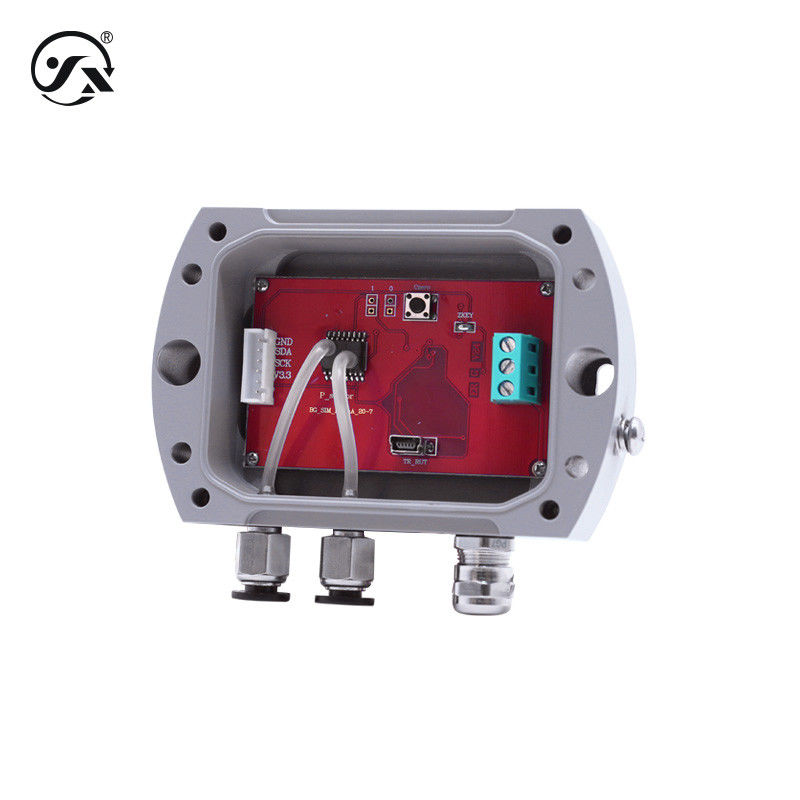

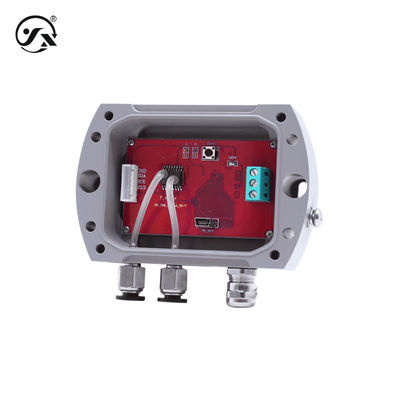

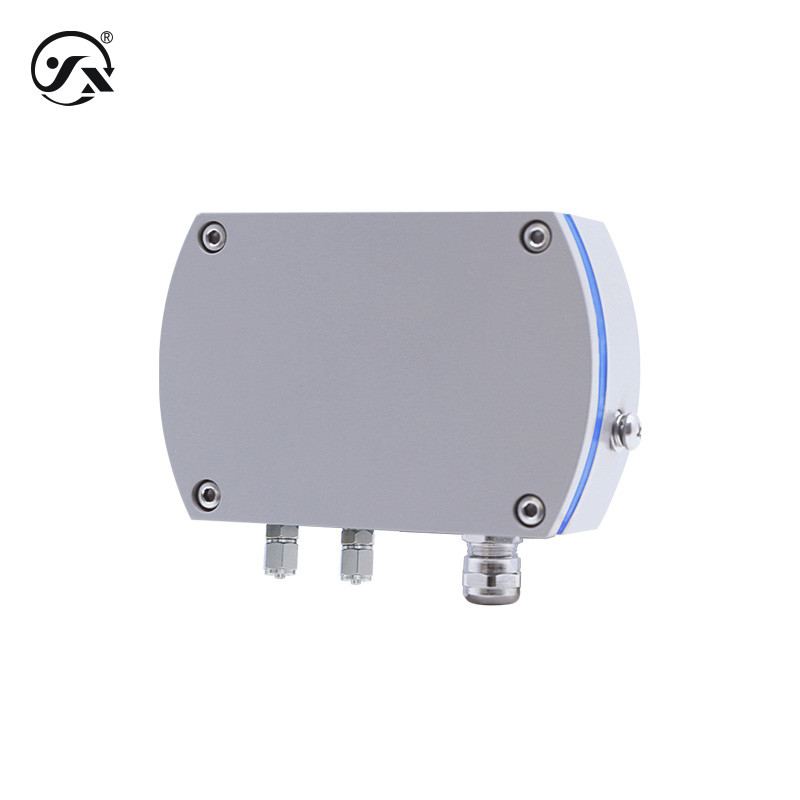

CCY30Y Wandmontierte Differenzdrucktransmitter Hersteller Explosionssicher

CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof
CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof CCY30Y Wall Mounted Differential Pressure Transmitter Manufacturers Explosion Proof
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CCY30Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -10 ~ 0 ~ 10 kPa Ausgabe: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Stromversorgung: 9 ~ 36VDC, 12 ~ 36VDC, 12 ~ 24VDC Genauigkeit: 00,25% FS, 0,5% FS, 1% FS
Hervorheben:

CCY30 Differenzdrucktransmitter

,

Hersteller von Differenzdrucktransmittern

,

Hersteller von Sprengungssicherheits-Drucktransmittern

CCY30Y Wanddifferentialdrucktransmitter Explosionssichere Industrieausrüstung



Der an der Wand montierte Mikrodifferenzdrucktransmitter CCY30Y kann den allgemeinen Standortanforderungen entsprechen, kann auch den Explosionssicherheitsanforderungen des Standorts entsprechen.es ist in konventionelle (keine Explosionssicherung) unterteilt, intrinsisch sicher explosionssicher, intrinsisch sicher staub-explosionssicher drei Modelle.und die Stabilität des Sensors verbessern. Ob es eine Anzeige gibt, kann je nach Standort ausgewählt werden, wobei die Montagelöcher versteckt werden, um das Aussehen schöner zu machen.





Basisparameter
Messmedium Gas (kompatibel mit Kontaktmaterial)
Reichweite Reichweite -10 kPa~0~10 kPa (siehe Auswahltabelle für den Bereich für Einzelheiten)
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 5VDC, 0 ~ 10VDC, 1 ~ 5VDC
Druckmodus Differenzdruck
Temperatur des Mediums -40°C bis 100°C
Genauigkeitsklasse 00,5% FS oder 0,25% FS (Bereich ≥ 1 kPa); 1% FS oder 0,5% FS (Bereich < 1 kPa)
Temperaturkompensation -10°C bis 60°C
Pünktlich 20 ms
Reaktionsfrequenz Analog-Ausgang ≤ 20 Hz, Digitale Signal-Ausgang ≤ 5 Hz
Stabile Leistung ±0,3% FS/Jahr (Bereich ≥1kPa); ±0,5% FS/Jahr (Bereich < 1kPa)
Temperaturverschiebung ± 0,03% FS/°C (Temperaturkompensationsbereich)
Schutzniveau IP65 und höher Schutzniveau bezieht sich auf die elektrische Verbindung ist abgeschlossen
Dauerhafte Leistung 10X106 Mal (Zyklen zwischen unterem und oberem Bereich)
Gesamtgewicht Keine Anzeige≈ 380g; Es gibt eine Anzeige≈ 400g
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Höchstleistung
4 bis 20 mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
0 ̊10VDC ≤ 0,015Us ((W)
0 ′5VDC ≤ 0,015Us ((W)
1 ′5VDC ≤ 0,015Us ((W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ ≤{(Us-7.5)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Temperatur des Mediums -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Gesamtmaterial
Gehäuse LY12-Aluminium
Zwerchfell Silikonchip (in Kontakt mit dem zu prüfenden Medium)
Druckröhre Silikon (Kontakt mit dem zu messenden Medium)
Φ6 Pagoda-Mund H59 Kupfer (Kontakt mit dem zu messenden Medium)
Schnellanschluss Φ6 Vernickelung von Kupfer (Kontakt mit dem zu prüfenden Medium)
Kabelverriegelungskopf 304 rostfreier Stahl (Durchmesser des Schließdrahtes 4~6 mm)

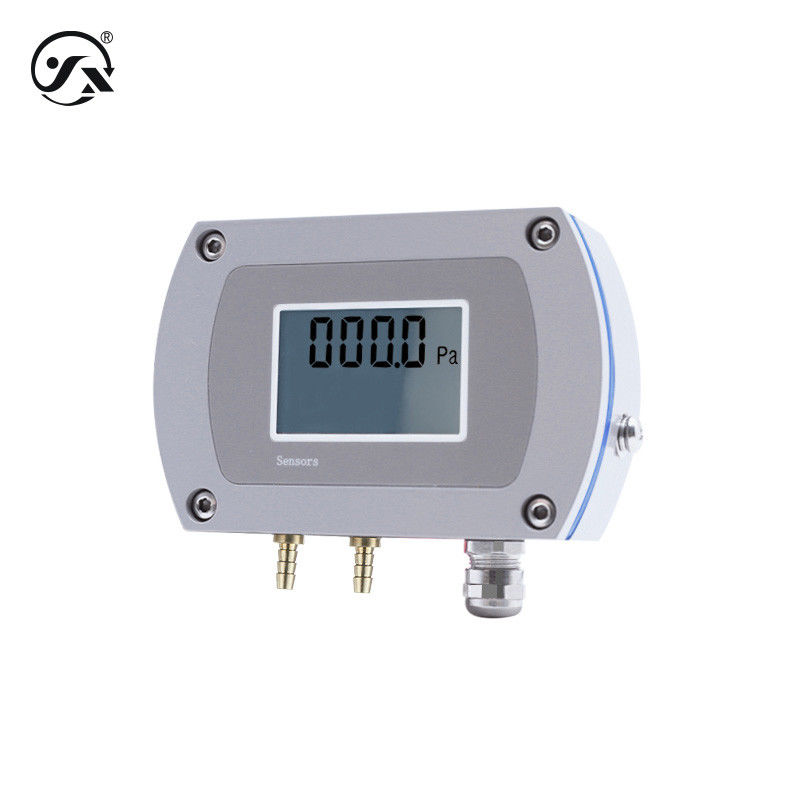

Anzeige LCD-Display ohne Hintergrundbeleuchtung
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 10 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA Leistung von mindestens 4 mA und maximal 20 mA
RS485 Ausgangsminimum 0, Ausgangsmaximum 2000
0 ′5VDC Ausgangsminimum 0VDC, Ausgangsmaximum 5VDC
0 ̊10VDC Ausgangsminimum 0VDC, Ausgangsmaximum 10VDC
1 ′5VDC Ausgangsspannung mindestens 1VDC, Ausgangsspannung maximal 5VDC
Explosionssichere Anweisungen
Eigentlich sicher Ex ia II.C T4 Ga
Staubsicherheitstyp Ex iaD 20 IP65 T80°C
Spezifikationen für Schnittstellen
Spezifikationen für Schnittstellen φ6 Pagoda-Mund, φ8 Pagoda-Mund, φ6 schnelle Schnittstelle, φ4 schnelle Schraubenschnittstelle
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
