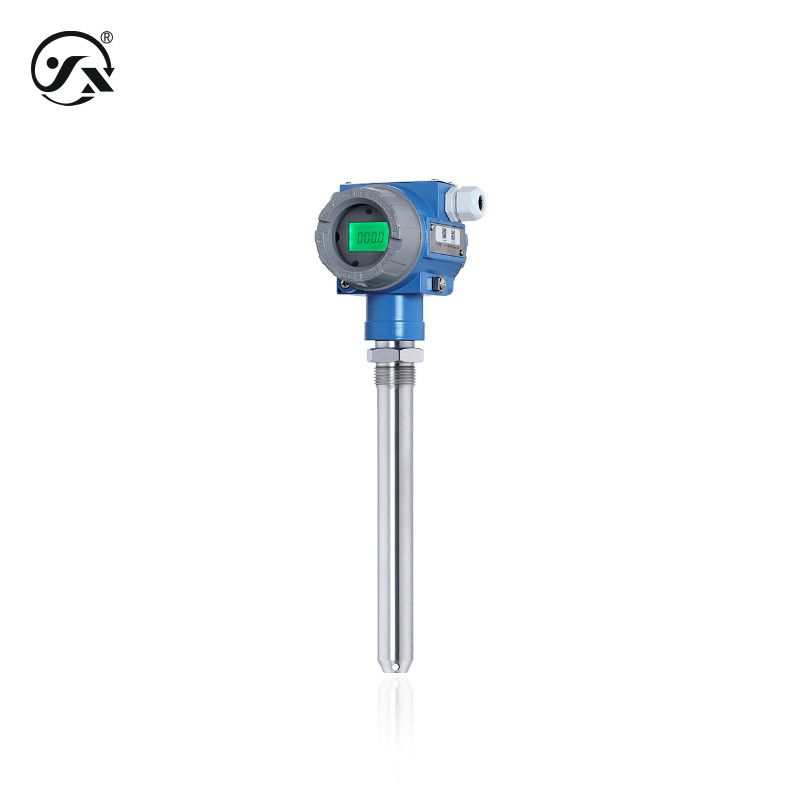

CYW81CY Hydrostatischer Ölstandsübertrager 0-5-30 kPa Ölstandsmessung

CYW81CY Hydrostatic Oil Level Transmitter 0-5-30kPa Oil Level Measurement
CYW81CY Hydrostatic Oil Level Transmitter 0-5-30kPa Oil Level Measurement
Grundlegende Informationen
Place of Origin: China
Markenname: Star merter
Zertifizierung: CE SIL3
Model Number: CYW81CY
Minimum Order Quantity: 1PC
Preis: negotiable
Packaging Details: carton
Payment Terms: T/T
Supply Ability: 30000 Piece/Month
Kontakt
Range: 0~5~30kPa (need to provide measured medium density in meters) Output: 4~20mA, RS485, 0~10VDC, 0~5VDC, 1~5VDC
Power supply: 9~32VDC, 15~32VDC, 15~24VDC Accuracy: 0.25%FS, 0.5%FS
Name: Liquid Level Transmitter
Hervorheben:

Hydrostatischer Ölpegelsender

,

0-5-30 kPa hydrostatischer Ölpegelsender

,

Hydrostatische Ölstandsmessung

CYW81CY Hydrostatischer Ölstandsübertrager Messbereich 0 5 30 kPa Ölstandsmessstandort wie Treibstoffbehälter Behälter



CYW81CY hydrostatischer Ölpegelsender, sein nasser Teil besteht aus Edelstahl und integriertem Laserschweißverfahren, so dass er eine ausgezeichnete Ölbeständigkeit aufweist.Ideal für die Messung des Behälters und des Tankniveaus, und kostengünstig.





Basisparameter
Messmedium Flüssigkeiten wie Öl, die mit Kontaktmaterialien kompatibel sind
Messbereich 0·5·30 kPa
Druckmodus Messdruck
Temperatur des Mediums -40°C bis 100°C
Reaktionsfrequenz Analog-Ausgang ≤ 30 Hz, digitaler Ausgang ≤ 5 Hz
Stabile Leistung ± 0,1% FS/Jahr
Überlastkapazität 200% volles Maßstab
Temperaturverschiebung ±0,01%FS/°C (Temperaturkompensationsbereich) ±0,05%FS/°C (außerhalb des Temperaturkompensationsbereichs)
Ex Typ Intrinsisch sicher Ex ia II.C T6 Ga Anmerkung: Intrinsisch sicher muss durch eine Sicherheitsschranke oder eine intrinsisch sichere Stromversorgung angetrieben werden
Schutzniveau Probe IP68, Verbindungskasse IP66. Hinweis: Die obige Schutzniveau bezieht sich auf die elektrische Verbindung nach Abschluss
Pünktlich 20 ms
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Genauigkeitsklasse 00,25% FS,00,5% FS
Leistungsbereich
Aktueller Typ ≤ 0,02Us (W)
Digitale ≤ 0,015Us ((W)
Spannungsart ≤ 0,008Us (W)
Leistungsbereich
4 bis 20 mA Ja/Nein Anzeige≤0,02Us ((W)
RS485 Mit Anzeige ≤0,02Us(W), ohne Anzeige ≤0,015Us(W
0 ̊10VDC Ja≤0,02Us(W), keine Anzeige≤0,008Us(W
0 ′5VDC Ja≤0,02Us(W), keine Anzeige≤0,008Us(W
1 ′5VDC Ja≤0,02Us(W), keine Anzeige≤0,008Us(W
Ausgangsleistung
Spannungsart ≥ 10 kΩ
Aktueller Typ Strommenge ≤{(Us-7.5)÷0.02 ((Us=Versorgungsspannung 2) }Ω
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0% ~ 95% RH ((keine Kondensation, keine Kondensation)
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt)
Sonden 304 rostfreier Stahl (kontakt)
Verbindungsbox mit einer Breite von nicht mehr als 20 mm
Versiegelt Laserschweißen (Kontakt mit dem zu messenden Medium)
Anzeigenfenster ≈ 6 mm explosionssicheres Glas
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ,500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA 4mA bis 20mA
RS485 0 bis 2000
0 ̊10VDC 0.001VDC ~ 10VDC
0 ′5VDC 0.001VDC ~ 5VDC
1 ′5VDC 0.001VDC ~ 5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei
HART-Schlüsselbetriebsanweisung ◄ Chinesisch (KN) PDF-Datei
Schlüsselbetriebsanweisungen ◄ Chinesisch (KN) PDF-Datei
