Herkunftsort:	China
Markenname:	Star merter
Modellnummer:	CYW13CY

Min Bestellmenge:	1pc
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30000 Stück/Monat

Reichweite:	0 ~ 0,5 ~ 50 mH2O	Ausgabe:	4 ~ 20mA, 4 ~ 20mA HART, RS485
Stromversorgung:	9 ~ 32VDC, 15 ~ 32VDC, 13 ~ 32VDC, 15 ~ 24VDC	Genauigkeit:	00,1% FS, 0,25% FS, 0,5% FS
Name:	Füllstandübermittler
Hervorheben:	CYW13C Unterwasserübertrager , Universaler Unterwasser-Level-Sender , OEM-Drucktransmitter

Basisparameter
Messmedium	Wasser (H2O) oder Flüssigkeiten, die mit Kontaktmaterialien kompatibel sind
Reichweite Reichweite	0~0,5~50mH2O (siehe Auswahltabelle für den Bereich für Einzelheiten)
Temperatur des Mediums	-40°C bis 60°C
Reaktionsfrequenz	Analogsignalausgang ≤ 500 Hz, Digitalausgang ≤ 5 Hz
Stabile Leistung	± 0,1% FS/Jahr
Überlastkapazität	200% volles Maßstab
Temperaturverschiebung	± 0,01% FS/°C (Temperaturkompensationsbereich) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Ex Typ	Flammbeständig Ex db II.C T6 Gb Flammbeständig Staubart Ex tb IIIC T80°C Db Eigentlich sicher Ex ia II.C T6 Ga (nur HART-Ausgang von 4 bis 20 mA) Staubsicherheit Ex iaD 20 T80°C (nur HART-Ausgang von 4 bis 20 mA). HINWEIS: Die Anlage muss durch eine Sicherheitsschranke oder eine an sich sichere Stromversorgung versorgt werden.
Schutzniveau	Probe IP68 Verbindungskasse IP66 Anmerkung: Die oben genannte Schutzniveau bezieht sich auf die elektrische Verbindung ist abgeschlossen
Gesamtgewicht	Keine Anzeige≈ 1,25 kg mit Anzeige≈ 1,4 kg Sonde≈ 290 g Kabel≈ 60 g pro Meter
Schutzniveau	Sonde IP68, Verbindungskassenstich IP65, rein sicher IP66, rein staubsicher IP66. Hinweis: Die obige Schutzniveaus beziehen sich auf die elektrische Verbindung nach Abschluss
Pünktlich	20 ms
Entschließung	Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Ausgangsleistung
Ausgangssignal	4~20mA, RS485,4~20mA Herz
Stromversorgungsbereich	9~32VDC, 13~32VDC, 15~32VDC, 15~24VDC
Höchstleistung
4 bis 20 mA	Ja/Nein Anzeige≤0,02Us ((W)
RS485	Mit Anzeige≤0,02Us(W), ohne Anzeige≤0,0152Us(W
4·20mA HART	Ja/Nein Anzeige≤0,02Us ((W)
Lastmerkmale
HART-Stromtyp	Die Leistung wird durch die Leistung von der Anschlussspannung ermittelt.
Aktueller Typ	Keine Bildschirmbelastung ≤ {(US-7.5) ÷0.02}Ω mit Anzeigelast≤{(US-12)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur	-40°C bis 85°C (keine Kondensation, keine Kondensation)
Gesamtmaterial
Sonde	304 Edelstahl (Kontakt mit dem zu messenden Medium)
Zwerchfell	316L Edelstahl (Kontakt mit dem zu messenden Medium)
Siegel	Nitrilkautschuk (Kontakt mit dem zu messenden Medium)
Verbindungsbox	mit einer Breite von nicht mehr als 20 mm
Kabel	Polyurethangaskabel φ7.2 (Kontakt mit dem Messmedium)
Mechanische Stabilität
Seismische Leistung	10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Überlastkapazität	500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Schutz gegen Polarität	Keine Schäden, aber nicht funktioniert.
Isolierwiderstand	≥ 100MΩ,500VDC
Dielektrische Festigkeit	500 VAC
Ausgangsgrenzwerte
4 bis 20 mA	Ausgangsspannung von mindestens 2,5 mA und höchstens 26 mA
RS485	Ausgangsminimum 0, Ausgangsmaximum 2000
4-20mA HART	Leistung: Min. 3,8mA Min. und 22mA Max.

Handbuch
Produktinformationen - Chinesisch (KN)	PDF-Datei
Produktinformationen - Englisch	PDF-Datei
Produktauswahl - Chinesisch (g.a.	PDF-Datei
Produktauswahl - Englisch (EN)	PDF-Datei
Installationsanleitung -Chinesisch (KN)	PDF-Datei
Installationsanleitung - Englisch (EN)	PDF-Datei
Protokoll - Chinesisch (KN)	PDF-Datei
Protokoll - Englisch (EN)	PDF-Datei

	Star Sensor Manufacturing Co., Ltd
	Anschrift: Gebäude 20, Tianshan International, Yanjiao Wirtschaftsentwicklungszone, Sanhe Stadt, Langfang Stadt, Provinz Hebei
	852-9501-9383
	star_meter@yahoo.com

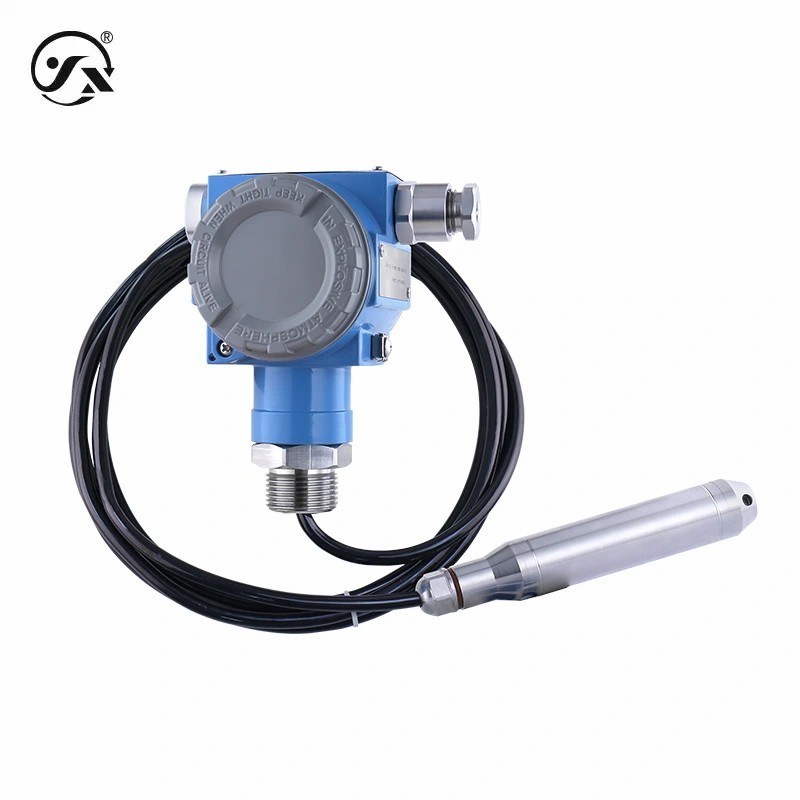

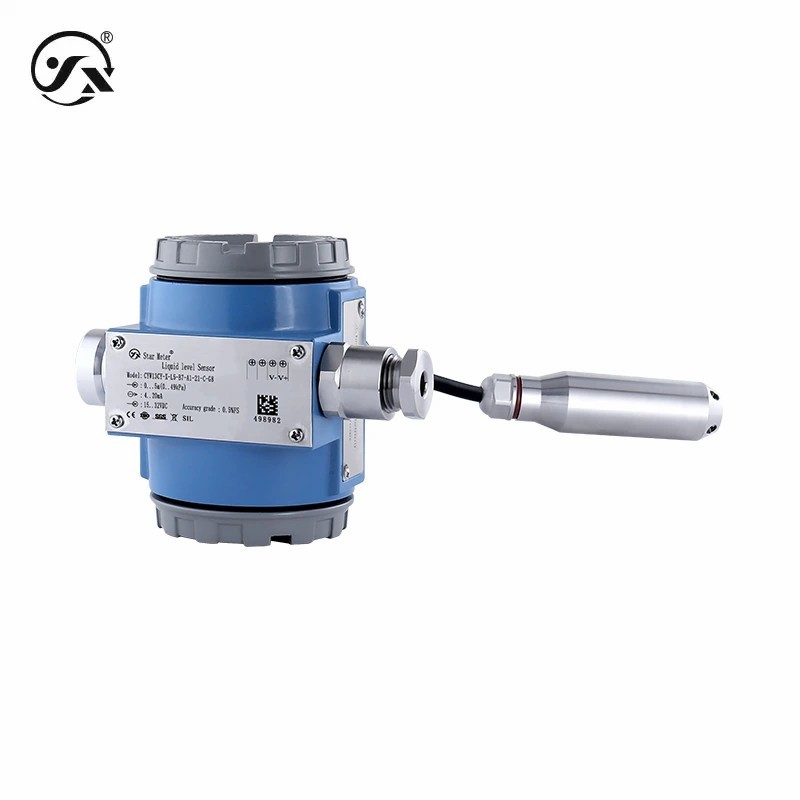

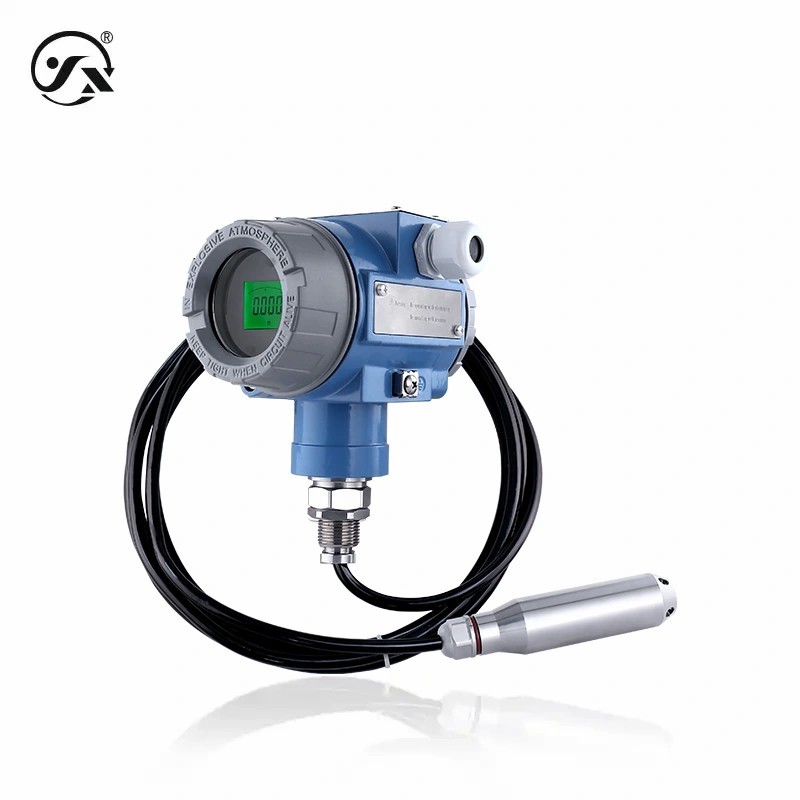

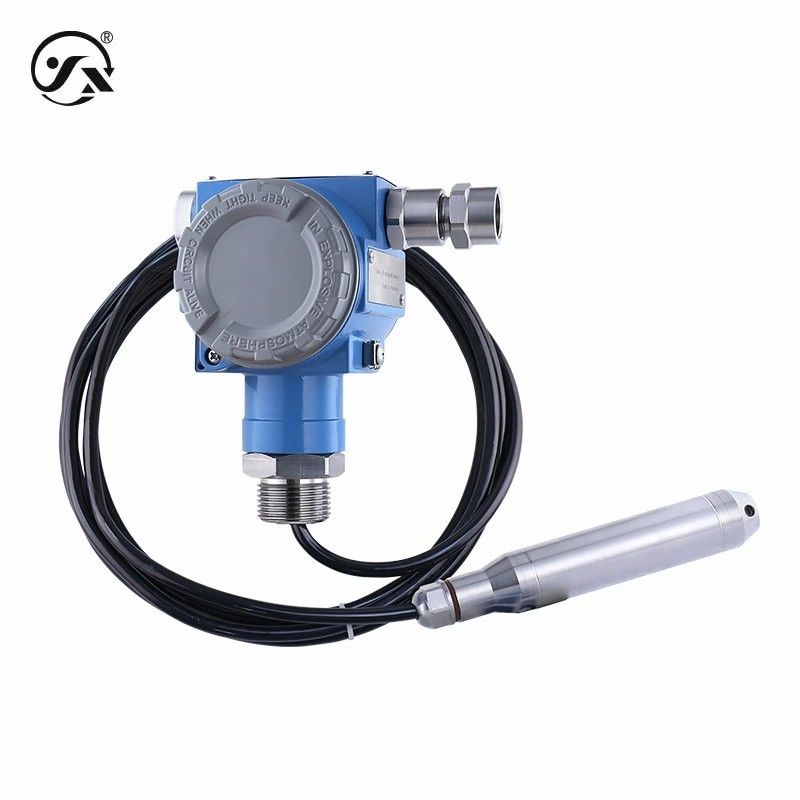

CYW13CY Universeller Tauchpegelsender 4-20mA HART RS485
