Startseite ProdukteFüllstandübermittlerCYW501AY Keramikkondensator Typ Unterwasser-Streckenübertrager

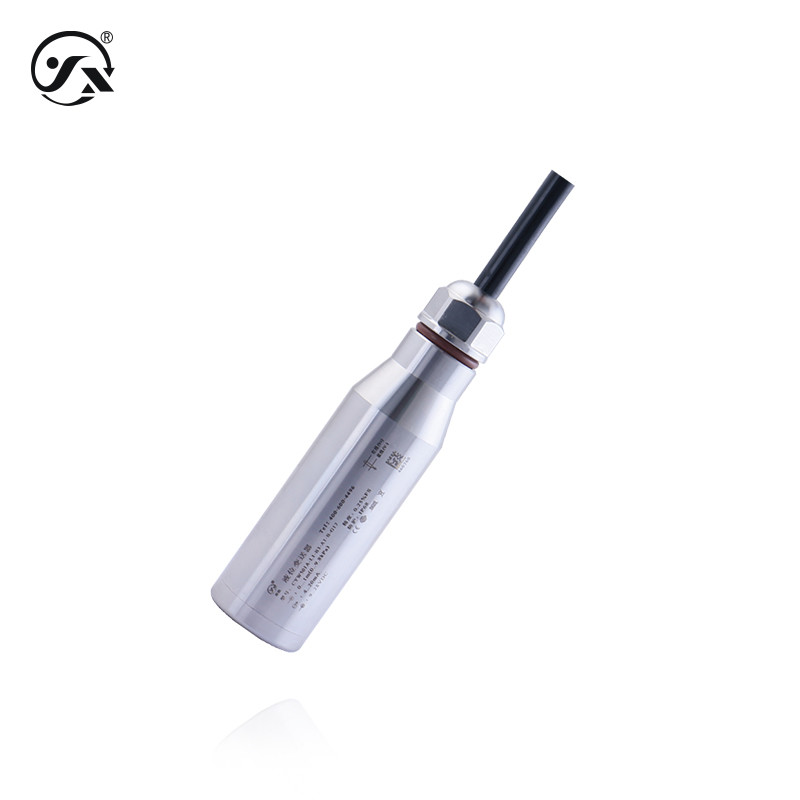

CYW501AY Keramikkondensator Typ Unterwasser-Streckenübertrager

CYW501AY Ceramic Capacitor Type Submersible Level Transmitter
CYW501AY Ceramic Capacitor Type Submersible Level Transmitter
Grundlegende Informationen
Herkunftsort: China
Markenname: star meter
Modellnummer: CYW501AY
Kontakt
Reichweite: 0·1·40mH2O Ausgabe: 4·20mA, RS485
Stromversorgung: 9°28VDC, 15°24VDC Genauigkeit: 00,1% FS, 0,25% FS
Hervorheben:

Keramischer Kondensator-Typ Unterwasserübertrager

,

Keramischer Kondensator Unterwasserübertrager

,

versenkbarer Füllstandübermittler

CYW501AY Keramik-Kapazität-Eingabe-Ebene-Sender-Hülle aus 316L Edelstahl, Sensorkern aus Keramik-Kapazität-Messelement,und der flüssige Verbindungsteil ist aus Keramik, wodurch es die Eigenschaften von anti-stabbing, korrosionsbeständig, hohe Präzision, hohe Stabilität und kleine blinde Zone hat.Explosionssichere Funktion ist optional.



Messmedium Wasser (H2O), Flüssigkeit oder Flüssigkeit (kompatibel mit Kontaktmaterialien)
Flüssigkeitsbereich 0 ∆1 ∆40mH2O (siehe Auswahltabelle für die Bereiche für Einzelheiten)
Durchschnittliche Temperatur -40°C bis 60°C
Verbindungszeit 20 ms
Stabile Leistung ± 0,1% FS/Jahr
Überlastung des Flüssigkeitsniveaus 200% volles Maßstab
Temperaturverschiebung ± 0,01% FS/°C (innerhalb des Temperaturkompensationsbereichs) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Temperaturkompensation -20°C bis 80°C
Explosionssicherer Typ Eigentlich sicher Ex ia IIC T6 Ga (nur Ausgang von 20 mA)
Schutzniveau IP68
Genauigkeitsgrad 00,1% FS, 0,25% FS
Reaktionsfrequenz Analogsignalausgang ≤ 30 Hz Digitale Signalausgang ≤ 5 Hz
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Gesamtgewicht Sonde ≈ 220g Kabel pro Meter ≈ 60g
Ausgangsstromversorgung
4·20mA 9°28VDC, 15°24VDC (intrinsisch sicher)
RS485 9 ̊28VDC
Höchstleistung
4·20mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
Lastmerkmale
Aktueller Typ Beanspruchung ≤{(Us-7.5) ÷0.02}Ω
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH (keine Kondensation, keine Kondensation)
Gesamtmaterial
Zwerchfell Al2O3-Keramik (kontaktierend mit dem Messmedium)
Schale 316L Edelstahl (kontaktierend mit dem Messmedium)
Siegel Nitrilkautschuk, Fluorkautschuk (kontaktierend mit dem Messmedium)
Kabel XL03 Luftleitkabel aus Polyurethan φ7.2 (kontaktiert das Messmedium)
Mechanische Stabilität
Schwingungswiderstand 10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms Entsprechen IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Umgekehrter Polaritätsschutz Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit 500 VAC
Einschränkung der Ausgabe
4·20mA 4mA bis 20mA
RS485 0 bis 2000



Handbuch
Produktinformationen ◄ Chinesisch (KN) PDF-Datei
Produktinformationen (Englisch) PDF-Datei
Produktauswahl ◄ Chinesisch (KN) PDF-Datei
Produktauswahl (Englisch) PDF-Datei
Installationsanleitung ◄ Chinesisch (KN) PDF-Datei
Installationsanweisung Englisch PDF-Datei
Beschreibung des Protokolls PDF-Datei
Beschreibung des Protokolls PDF-Datei

Größe und Tag:

Unterwasserübertragungsgerät

Hydrostatischer Niveaussender

Absolutdruck-Übermittler
