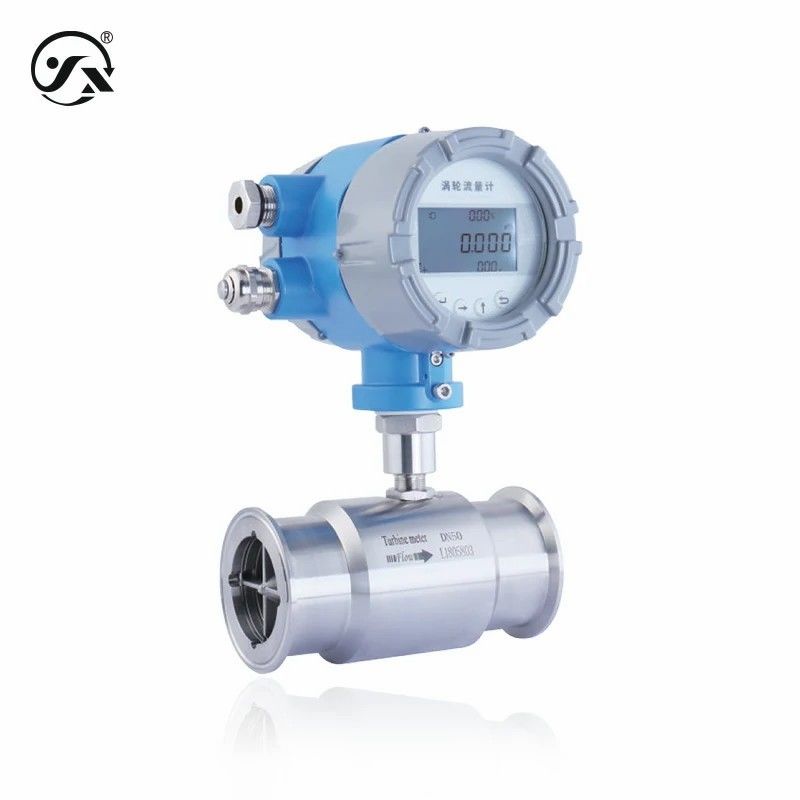

LWL11Y Flüssigkeitsturbinen-Durchflussmesser

LWL11Y Liquid Turbine Flow Meter Advanced Technology
LWL11Y Liquid Turbine Flow Meter Advanced Technology
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: LWL11Y
Kontakt
Messbereich: 0.04~1200 m3/h Ausgabe: RS485, 4~20mA, 4~20mA HART, Puls, NPN
Stromversorgung: 24VDC, 24VDC mit 3,6VDC Lithiumbatterien, 3,6VDC Lithiumbatterien Genauigkeit: 0.5 Stufe, 1.0 Stufe
Hervorheben:

Flüssigturbinenstrommesser

,

Fortgeschrittene Flüssigturbinenstrommesser

,

Turbinenströmungsmesser

LWL11Y Flüssigkeitsturbinen-Durchflussmesser ist eine neue Generation von Turbinen-Durchflussmesser, die die fortschrittliche Technologie der Durchflussmesser im In- und Ausland absorbiert und optimiert und entworfen, mit einfacher Struktur,Leichtgewicht, hohe Präzision, gute Wiederholbarkeit, empfindliche Reaktionsfähigkeit, einfache Montage, Wartung und Verwendung.Es gibt verschiedene Verbindungsmethoden wie Flanschverbindung, Gewindeanschluss, Klemmanschluss, Schlaganschluss usw. Es gibt auch batteriebetriebene, explosionssichere und andere Funktionen zur Auswahl.



Grundparameter
Messmedium Unreinheitsfreie Flüssigkeiten mit geringer Viskosität (kompatibel mit Kontaktmaterialien)
Messbereich 0.04 ¥1200 m3/h
Verbindung Anschluss an die Flansche DN15DN300 (Ausführungsnorm GB/T9124.1-2019)
Innerer Gewindeanschluss DN15-DN50 (Vorgangsnorm GB/T7307-2001)
Außenfadenanschluss DN4  DN80 (Vorgangsnorm GB/T7307-2001)
Anschluss an die Klemme DN4DN200 (Ausführungsnorm GB/T9124.1-2019)
Klemmverbindung DN4 DN100
Widerstandsspannung Flanschverbindung PN40 Druckwiderstand 4,0 MPa (DN15DN50, anpassbar ≤PN100)
PN16 Druckwiderstand 1,6 MPa (DN65 DN300, anpassbar ≤ PN100)
Außen-Gitterverbindung PN63 Druckwiderstand 6,3 MPa (DN4 DN80, höhere Druckwiderstandsstufe kann angepasst werden)
Internes Gewindeverbindung PN63 Druckwiderstand 6,3 MPa (DN15 DN50, höhere Druckwiderstandsstufe kann angepasst werden)
Klemmverbindung PN10 Druckwiderstand 1,0 MPa (DN4 DN100) Klemm
Verbindung PN40, Druckwiderstand 4,0 MPa (DN15DN50)
PN16 Druckwiderstand 1,6 MPa (DN65DN200)
kann angepasst werden
≤PN400 (DN15 DN40)
≤PN250 (DN50 DN80)
Der Wert der Verpackung wird auf der Grundlage der in Anhang I der Verordnung (EG) Nr. 1272/2008 genannten Daten berechnet.
≤PN100 (DN200)
Genauigkeitsgrad 0.5 Stufe, 1.0 Stufe
Durchschnittliche Temperatur -30°C/80°C (allgemeiner Typ)
-30°C-120°C (Hochtemperaturtyp)
-30°C-150°C (Typ mit hoher Temperatur)
Explosionssicherer Typ Flammdichte Art Ex d IIC T6 Gb
Schutzniveau IP-Qualität
Anmerkung/Das oben genannte Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Überschrift zeigen LCD (mit Hintergrundbeleuchtung)
Leistung
Höchstlast 500Ω ((24V Stromversorgung)
Höchstleistung Zwei-Leiter-System 0,48 W
Dreileitersystem 0,52 Watt
Reaktionsfrequenz 1 Hz
Impulsausgang
Amplitude auf hohem Niveau > 22VDC
Niedrige Amplitude < 0,8 VDC
Breite des Pulsens 1 ¢ 2000ms (Quadratwelle)
Elektrische Isolierung Optische Isolierung, Isolationsspannung> 1000VDC
RS485-Ausgang Dieses Protokoll entspricht dem Modbus-Kommunikationsprotokoll und übernimmt den RTU-Modus im Modbus-Protokoll. RS485 Halbduplex-Arbeitsmodus (siehe Protokollbeschreibung für Details).
Umweltbedingungen
Umgebungstemperatur -20°C bis 60°C
Umgebungsfeuchtigkeit 5%~90% RH (keine Kondensation oder Tau-Kondensation)
Elektrischer Schutz
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit 500 VAC
Gesamtmaterial
Sensorgehäuse 304/316 Edelstahl (kontaktierend mit dem Messmedium)
Drehkreislauf 2Cr13/Duplexstahl (kontaktierend mit dem Messmedium)
Vorder- und Hinterführung 304/316 Edelstahl (kontaktierend mit dem Messmedium)
Flansche 304/316 Edelstahl (kontaktierend mit dem Messmedium)
Klemmflansche 304/316 Edelstahl (kontaktierend mit dem Messmedium)
Klemme/Schlauch 304/316 Edelstahl (kontaktierend mit dem Messmedium)
Signalanschluss 304 Edelstahl
Gehäuse für Konverter mit einer Breite von nicht mehr als 20 mm
Verschlüsse von Umrichter Nitrilkautschuk
Anzeigenfenster ≈6 mm explosionssicheres Glas
Handbuch
Produktinformationen ◄ Chinesisch (KN) PDF-Datei
Produktinformationen (Englisch) PDF-Datei
Produktauswahl ◄ Chinesisch (KN) PDF-Datei
Produktauswahl (Englisch) PDF-Datei
Installationsanleitung ◄ Chinesisch (KN) PDF-Datei
Installationsanweisung Englisch PDF-Datei
Beschreibung des Protokolls RS485 (RTU) PDF-Datei
Beschreibung des Protokolls RS485 (RTU) PDF-Datei
Schlüsselbetriebsanweisungen ◄ Chinesisch (KN) PDF-Datei
Schlüsselbetriebsanweisungen ◄ Englisch (EN) PDF-Datei
