Name: LWJ11Y Rohrleitungströmungsmesser in der petrochemischen Industrie
Brand: Star Sensor Manufacturing Co., Ltd
SKU: LWJ11Y
Price: 73.00 USD
Availability: InStock

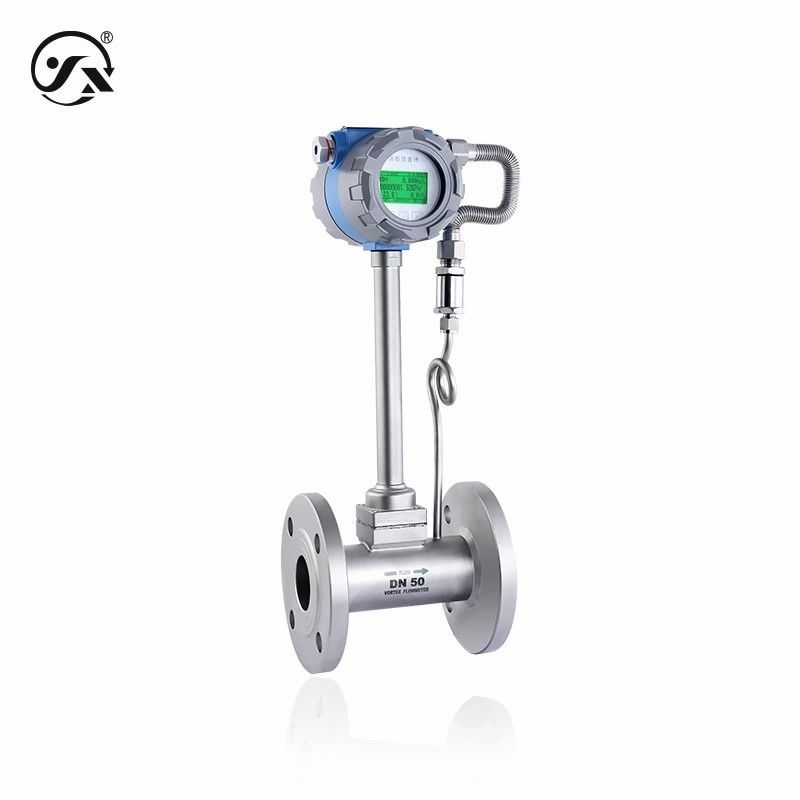

LWJ11Y Pipeline Vortex Flowmeter ist ein Geschwindigkeitsflussmesser. Es wird in der Erdöl-, Chemieindustrie, Elektrizität, Leichtindustrie, Stromheizung und anderen Bereichen zur Messung des Volumenflusses verwendet,Massenfluss und Standarddurchfluss von Gas, Dampf, Flüssigkeit und Hochtemperaturflüssigkeit.

Grundparameter
Messmedium	Flüssigkeit, Gas, Dampf usw. (kompatibel mit Kontaktmaterialien)
Messbereich	0.3·8000 m3/h
Genauigkeitsgrad	Stufe eins.0, Stufe 1.5
Durchschnittliche Temperatur	-40°C ∼250°C/-40°C ∼350°C
Verbindung	Anschluss an die Flansche DN15DN300 (Ausführungsnorm GB/T9124.1-2019) Anschluss der Kupplung DN15 ∆DN200 (Ausführungsnorm GB/T9124.1-2019)
Widerstandsspannung	Flanschverbindung PN40 Druckwiderstand 4,0 MPa (DN15DN50, anpassbar ≤PN100) PN16 Druckwiderstand 1,6 MPa (DN65 DN300, anpassbar ≤ PN100) Klemmanschluss PN40 Druckwiderstand 4,0 MPa (DN15 DN50) PN16 Druckwiderstand 1,6 MPa (DN65DN200) kann angepasst werden ≤PN400 (DN15 DN40) ≤PN250 (DN50 DN80) Der Wert der Verpackung wird auf der Grundlage der in Anhang I der Verordnung (EG) Nr. 1272/2008 genannten Daten berechnet. ≤PN100 (DN200)
Explosionssicherer Typ	Flammdichte Art Ex d IIC T6 Gb
Schutzniveau	IP-Qualität Anmerkung/Das oben genannte Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Überschrift zeigen	LCD (mit Hintergrundbeleuchtung)
Leistung
Höchstlast	500Ω ((24VDC-Stromversorgung)
Höchstleistung	Zwei Leitersystem 0,5 Watt Dreileitersystem 1,5 Watt
Reaktionsfrequenz	1 Hz
Impulsausgang
Amplitude auf hohem Niveau	> 22VDC
Niedrige Amplitude	< 0,8 VDC
Breite des Pulsens	16 ms (Quadratwelle)
Antriebsstrom	≤ 10 mA
Elektrische Isolierung	Optische Isolierung, Isolationsspannung> 1000VDC
RS485-Ausgang	Dieses Protokoll entspricht dem Modbus-Kommunikationsprotokoll und übernimmt den RTU-Modus im Modbus-Protokoll. RS485 Halbduplex-Arbeitsmodus (siehe Protokollbeschreibung für Details).
Umweltbedingungen
Umgebungstemperatur	-20°C bis 60°C
Umgebungsfeuchtigkeit	5%~90% RH (keine Kondensation oder Tau-Kondensation)
Elektrischer Schutz
Isolierwiderstand	≥ 100MΩ 500VDC
Dielektrische Festigkeit	500 VAC
Gesamtmaterial
Sensorgehäuse	304/316 Edelstahl (kontaktierend mit dem Messmedium)
Wirbelgenerator	304/316 Edelstahl (kontaktierend mit dem Messmedium)
Sensorsonde	304/316 Edelstahl (kontaktierend mit dem Messmedium)
Sondendichtungen	Graphit (kontaktierend mit dem Messmedium)
Flansche	304/316 Edelstahl (kontaktierend mit dem Messmedium)
Klemmflansche	304/316 Edelstahl (kontaktierend mit dem Messmedium)
Signalanschluss	304/316 aus rostfreiem Stahl
Gehäuse für Konverter	mit einer Breite von nicht mehr als 20 mm
Verschlüsse von Umrichter	Nitrilkautschuk
Anzeigenfenster	≈6 mm explosionssicheres Glas

Handbuch
Produktinformationen ◄ Chinesisch (KN)	PDF-Datei
Produktinformationen (Englisch)	PDF-Datei
Produktauswahl ◄ Chinesisch (KN)	PDF-Datei
Produktauswahl (Englisch)	PDF-Datei
Installationsanleitung ◄ Chinesisch (KN)	PDF-Datei
Installationsanweisung Englisch	PDF-Datei
Beschreibung des Protokolls	PDF-Datei
Beschreibung des Protokolls	PDF-Datei

Größe und Tag:

Herkunftsort:	China
Markenname:	Star merter
Modellnummer:	LWJ11Y
