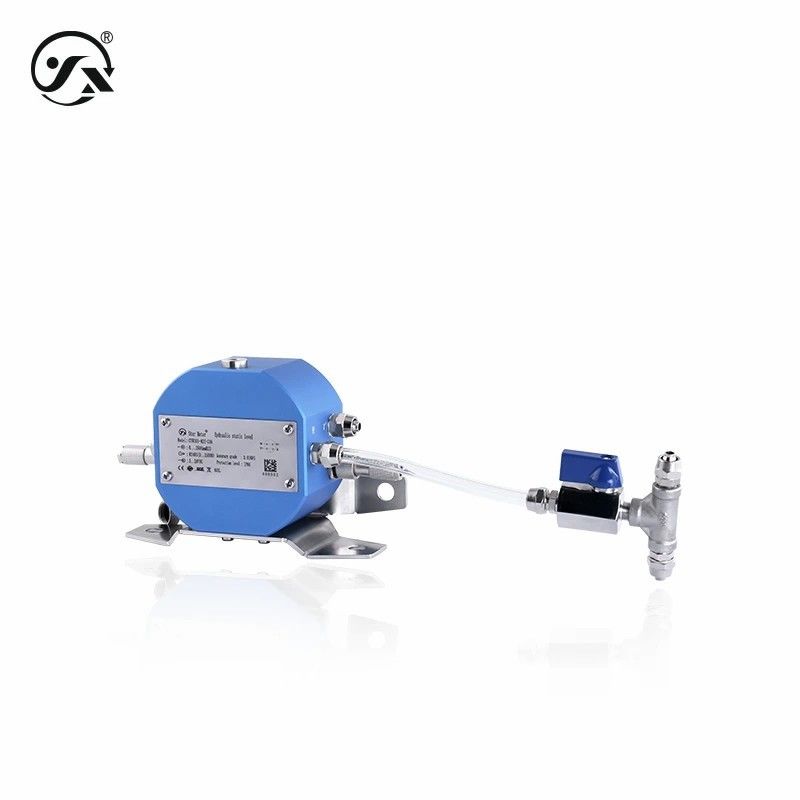

CYW303Y Hydraulische statische Ebene hohe Genauigkeit

CYW303Y Hydraulic Static Level High Accuracy Level
CYW303Y Hydraulic Static Level High Accuracy Level
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYW303Y
Kontakt
Messbereich: 0~2500mmH 2O Ausgabe: RS485
Stromversorgung: 5 ~ 28VDC Genauigkeit: 0.05%FS
Hervorheben:

Hydraulische statische Ebene

,

Hochgenaue hydraulische statische Ebene

CYW303Y statische Ebene übernimmt importierten hochpräzisen Diffusionssiliciumkern, der die Eigenschaften hoher Präzision, guter Stabilität und geringer Temperaturdriftkoeffizienten aufweist.Es wird hauptsächlich zur Überwachung der vertikalen Verschiebung und Neigung von Staudämmen verwendet, Kernkraftwerke, Windkraftanlagen, Hochhäuser, Minen, Erdrutsche, Brücken usw.



Grundparameter
Messmedium Wasser, Frostschutzmittel, Silikonöl
Messbereich 02500mmH2O
Durchschnittliche Temperatur -40°C bis 60°C
Reaktionsfrequenz ≤ 5 Hz
Ausgangssignal RS485
Versorgungsspannung 5 ̊28VDC
Genauigkeitsgrad 0.05% FS (Referenzbedingungen: Temperatur 15°C, atmosphärischer Druck 86°C, Luftfeuchtigkeit 45°C, 75% RH)
Wiederholbarkeit ≤ 0,01% FS, Hysterese ≤ 0,01% FS
Stabile Leistung der Klasse = ¢info ¢ ± 0,05% FS/Jahr
Überlastung des Flüssigkeitsniveaus 200% volles Maßstab
Temperaturkompensation -10°C bis 60°C
Temperaturverschiebung ±0,005%FS/°C (innerhalb des Temperaturkompensationsbereichs) ±0,03%FS/°C (außerhalb des Temperaturkompensationsbereichs)
Schutzniveau IP-Qualität
Anmerkung/Das oben genannte Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Gesamtgewicht ≈1380 g (einschließlich Halterung)
Verbindungszeit 20 ms
Entschließung 0.1 mm
Höchstleistung ≤ 0,015Us ((W)
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH (keine Kondensation und keine Kondensation)
Gesamtmaterial
Zwerchfell 316L Edelstahl (kontaktierend mit dem Messmedium)
Siegel Fluorkautschuk (kontaktierend mit dem Messmedium)
Schnelldreh-Anschluss Vernickeltes Kupfer (kontaktierend mit dem Messmedium)
Druckrohr FEP-Polyfluorethylenpropylen (kontaktierend mit dem Messmedium)
Kugelventil 304 rostfreier Stahl (kontaktierend mit dem Messmedium)
Schale LY12 Aluminium
Schrauben für Gehäuse 304 Edelstahl
Elektrische Schnittstelle mit einer Dicke von nicht mehr als 50 mm
Mechanische Stabilität
Schwingungswiderstand 10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms, gemäß der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Umgekehrter Polaritätsschutz Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ,500VDC
Dielektrische Festigkeit 500 VAC



Handbuch
Produktinformationen ◄ Chinesisch (KN) PDF-Datei
Produktinformationen (Englisch) PDF-Datei
Produktauswahl ◄ Chinesisch (KN) PDF-Datei
Produktauswahl (Englisch) PDF-Datei
Installationsanleitung ◄ Chinesisch (KN) PDF-Datei
Installationsanweisung Englisch PDF-Datei
Beschreibung des Protokolls PDF-Datei
Beschreibung des Protokolls PDF-Datei
