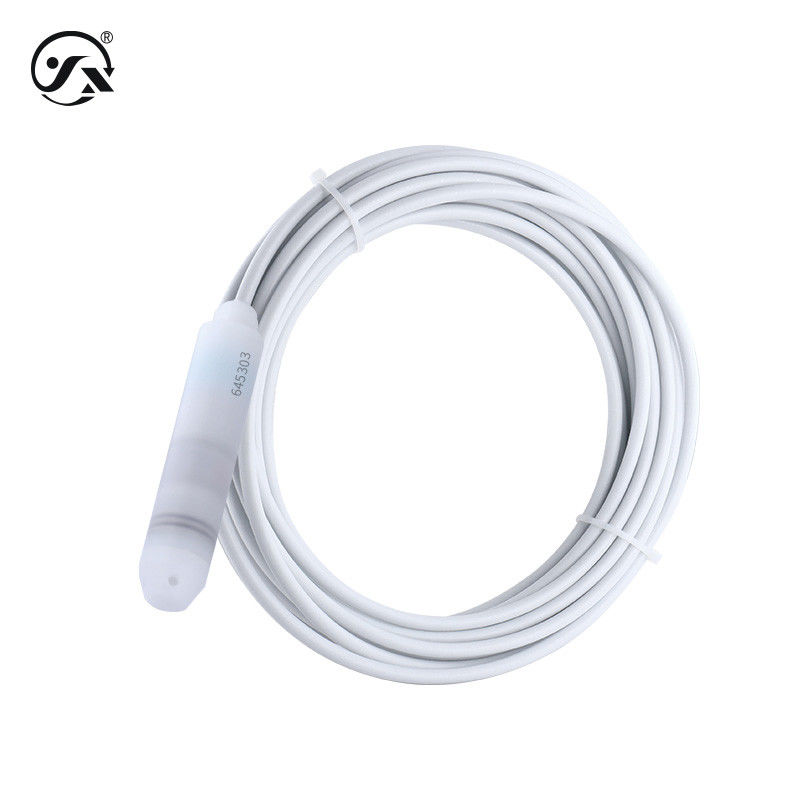

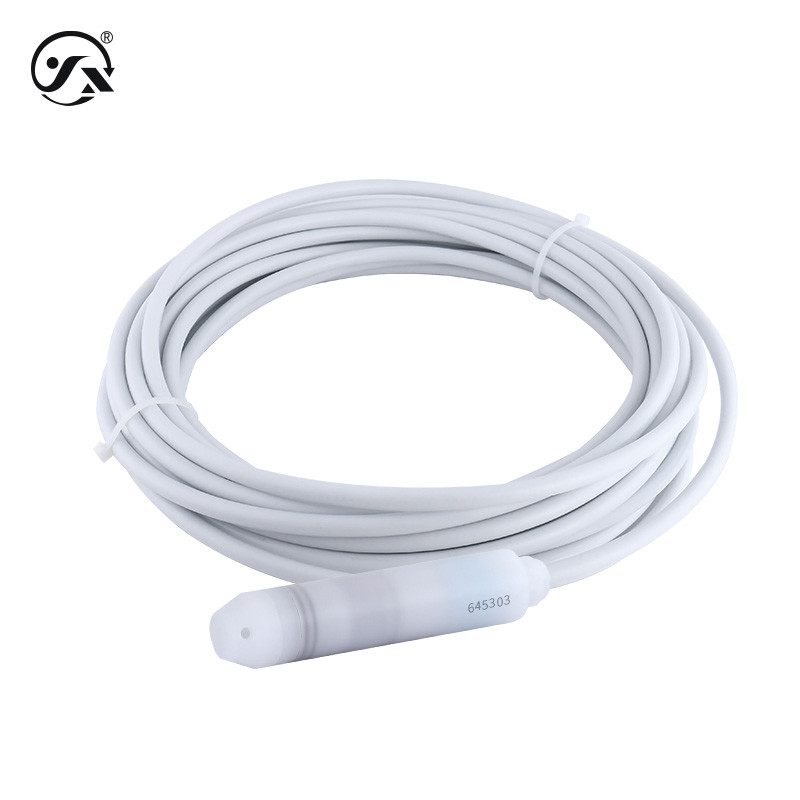

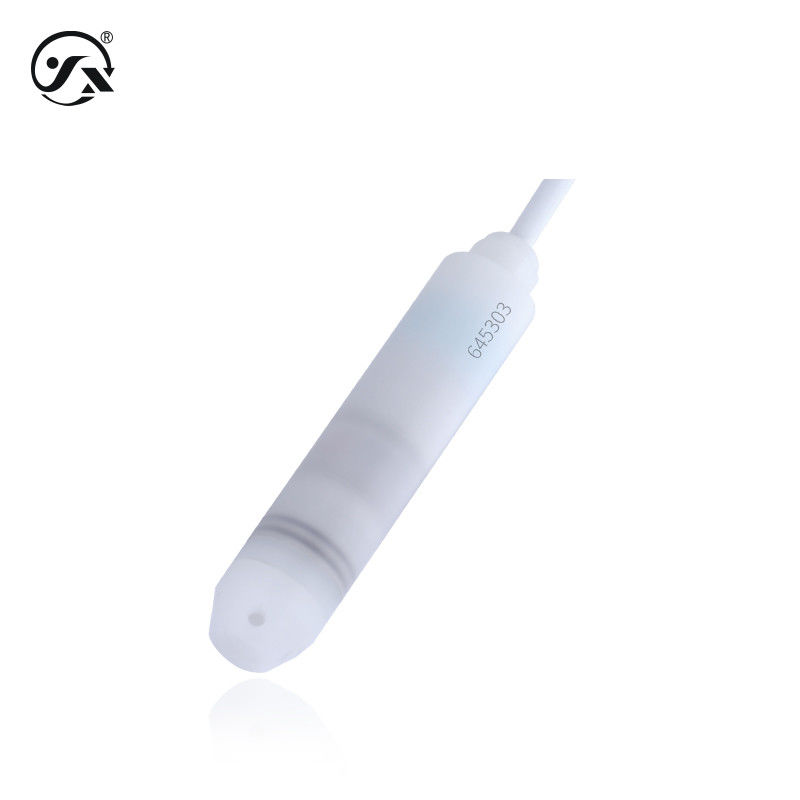

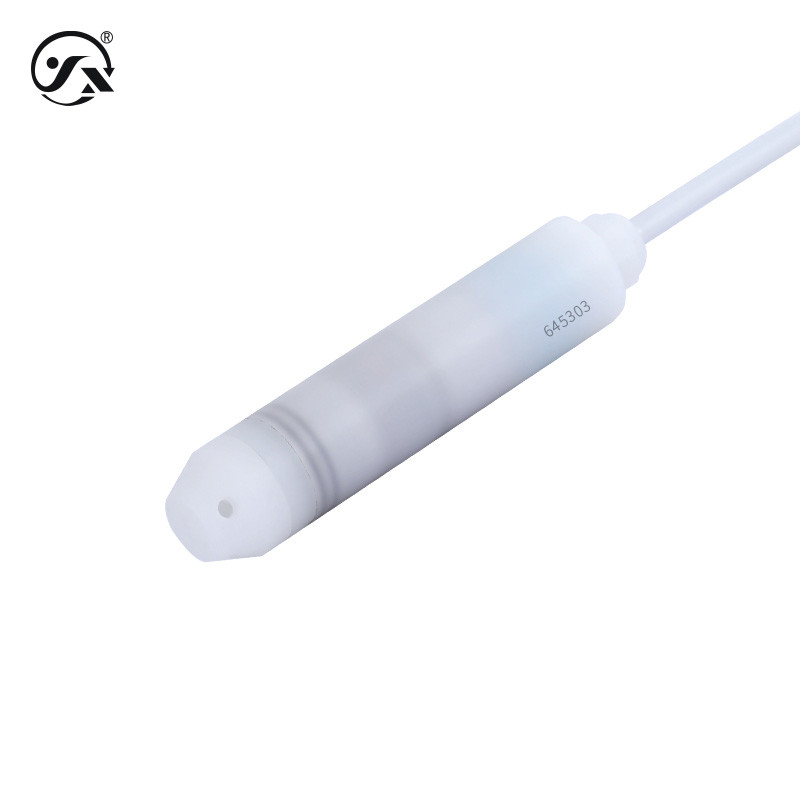

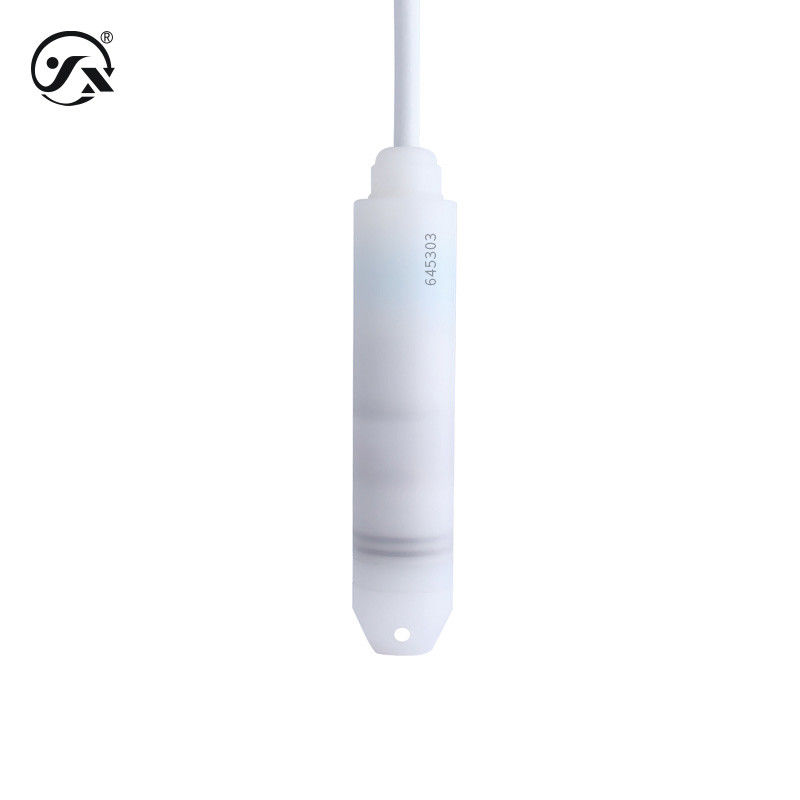

CYW71Y Korrosionsbeständiger Unterwasser-Level-Sender 4-20ma RS485 0,5%FS

CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS
CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS CYW71Y Corrosion Resistant Submersible Level Transmitter 4-20ma RS485 0.5%FS
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYW71Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: 0 ~ 20 ~ 200 kPa Ausgabe: 4 ~ 20mA, RS485
Stromversorgung: 9~28Vdc Genauigkeit: 0.5%FS
Name: Füllstandübermittler
Hervorheben:

Korrosionsbeständiger Unterwasserübertrager

,

Unterwasser-Level-Sender 4-20ma

,

Unterwasserdrucktransmitter 4-20ma

CYW71Y Antikorrosionsuntertauchfähiger Ebene-Sender Reichweite 0~20~200kPa Ausgang 4~20mA, RS485 Genauigkeit 0,5%FS



Der korrosionsbeständige Tauchpegelsender CYW71Y ist mit einem Keramikkern und einem PVDF-Gehäuse zur Messung korrosiver Flüssigkeiten ausgestattet.





Basisparameter
Messmedium Flüssigkeiten, die mit Kontaktmaterialien kompatibel sind
Ausgangssignal 4 ~ 20mA, RS485
Versorgungsspannung 9 ̊28VDC
Temperatur des Mediums -40°C bis 60°C
Reaktionsfrequenz Analogsignalausgang ≤ 50 Hz, Digitalausgang ≤ 5 Hz
Überlastkapazität 150% voller Skala
Genauigkeitsklasse 0.5% FS (Referenzbedingungen: Temperatur 15 ~ 25 °C, Luftdruck 86 ~ 106 kPa, Luftfeuchtigkeit 45 ~ 75% RH)
Stabile Leistung ±0,2% FS/Jahr
Temperaturverschiebung ± 0,02% FS/°C
Schutzniveau IP68
Gesamtgewicht Sonde≈ 216 g Kabel≈ 67 g pro Meter
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Pünktlich 20 ms
  Anmerkung 1: Die Dichte des Messmediums muss in Metern angegeben werden, das Prinzip ist wie folgt:
Der Druck des Sensors, der auf die Flüssigkeitsoberfläche gerichtet ist, beträgt: Ρ=ρgh + Po Formel: P: Der Druck des Sensors, der auf die Flüssigkeitsoberfläche gerichtet ist (für einfaches Verständnis:nachstehend zusammen "Druck" genannt) ρ: Gemessene Flüssigkeitsdichte (Standard 1g/cm3 bei Debugging) g:
Beschleunigung durch Schwerkraft (Standard 9,8 m/s2 während des Debugs)



Po: atmosphärischer Druck h auf der Flüssigkeitsoberfläche: die Tiefe, in der der Sensor in die Flüssigkeit eingesetzt wird Wenn der Sensor in eine bestimmte Tiefe eingesetzt wird
in der Messflüssigkeit wird der Druck des Messmediums in die positive Druckhöhle des Sensors eingeführt und
der atmosphärische Druck Po auf der Flüssigkeitsfläche wird durch das Kabelluftrohr an die negative Druckhöhle des Sensors angeschlossen, um den Po an der Vorderseite des Sensors auszugleichen,so dass der vom Sensor gemessene Druck: ρgh, natürlich durch Messung des Drucks
P,
Die Ebene Tiefe kann erhalten werden.
Höchstleistung
4 bis 20 mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
Lastmerkmale
Aktueller Typ Beanspruchung ≤{(Us-7.5)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Gesamtmaterial
Zwerchfell Keramik (Kontakt mit dem zu messenden Medium)
Gehäuse PVDF-Polyvinylidenfluorid (Kontakt mit dem zu messenden Medium)
Siegel Viton (in Berührung mit dem zu messenden Medium)
Kabel Tetrafluorφ7.2-Gasleitungskabel (Kontakt mit dem Messmedium)
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ,500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA Leistung von mindestens 4 mA und maximal 20 mA
RS485 Ausgangsminimum 0, Ausgangsmaximum 2000
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei
