| Herkunftsort: | China |
|---|---|
| Markenname: | Star merter |
| Modellnummer: | CYW19Y |
| Min Bestellmenge: | 1pc |
| Preis: | negotiable |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 30000 Stück/Monat |
| Name: | Wasserstandsübertrager für Unterwasserfahrzeuge | Druckbereich: | 0 ~ 0,2 ~ 2MPa ((A) |
|---|---|---|---|
| Temperaturbereich: | -20~85°c | Ausgabe: | 4 ~ 20mA, RS485 |
| Stromversorgung: | 9 ~ 36VDC, 5 ~ 28VDC | Genauigkeit des Flüssigkeitsniveaus: | 00,1% FS, 0,25% FS |
| Temperaturgenauigkeit: | ±0,5°C | ||
| Hervorheben: | CYW19 Absolute-Druck-Sender,0.1%FS Unterwasserübertragungsgerät,0.25% FS Unterwasserübertrager |
||

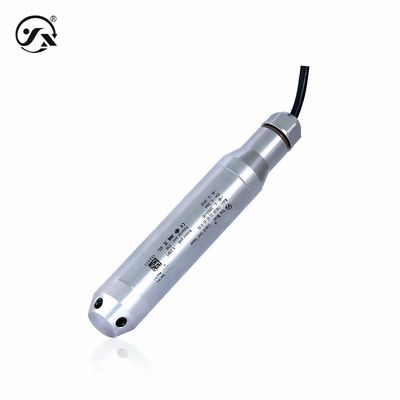

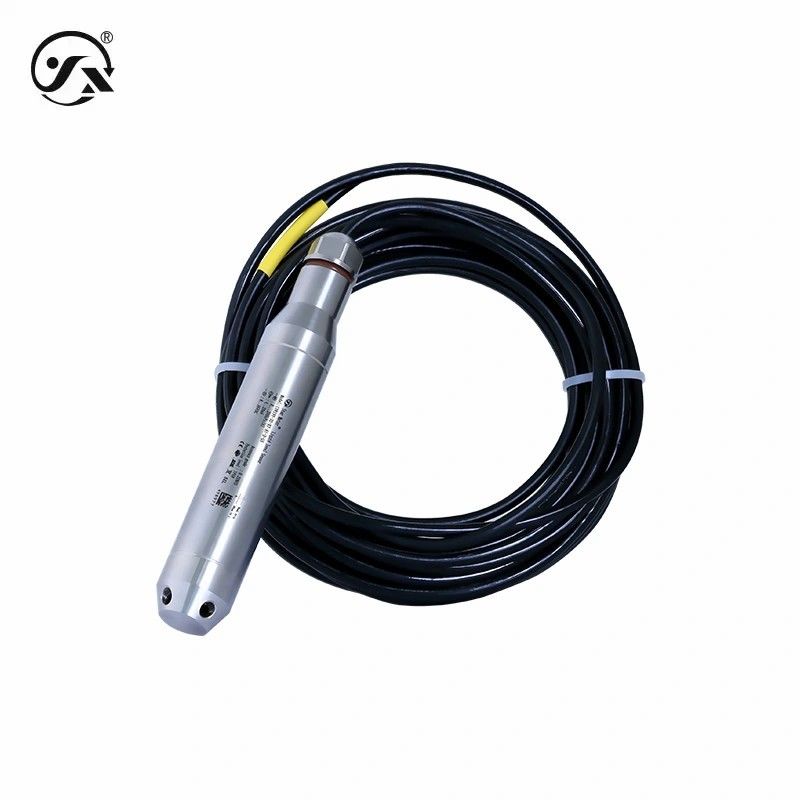

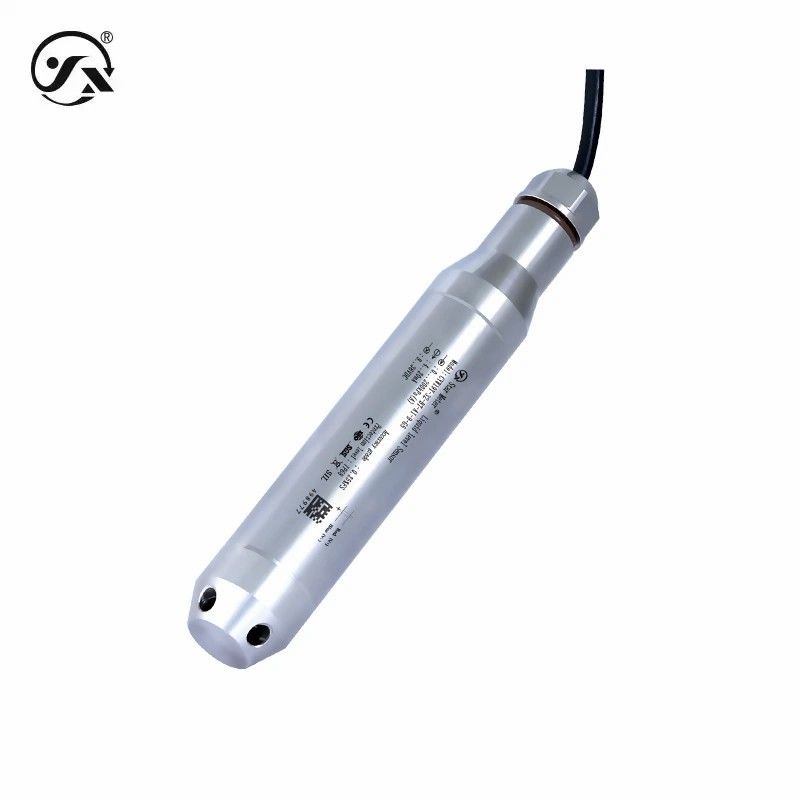

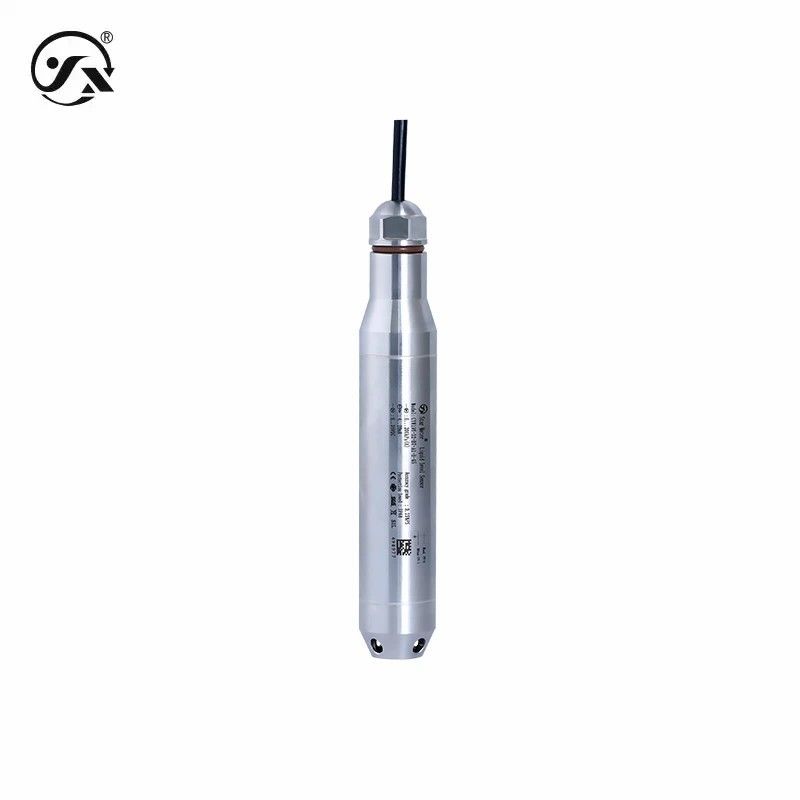

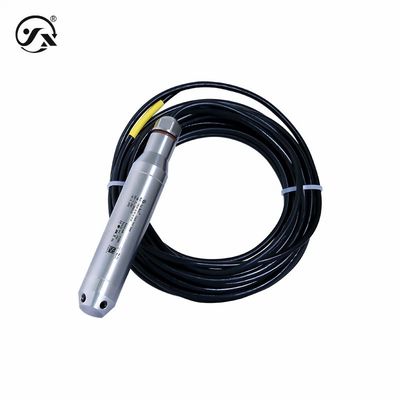

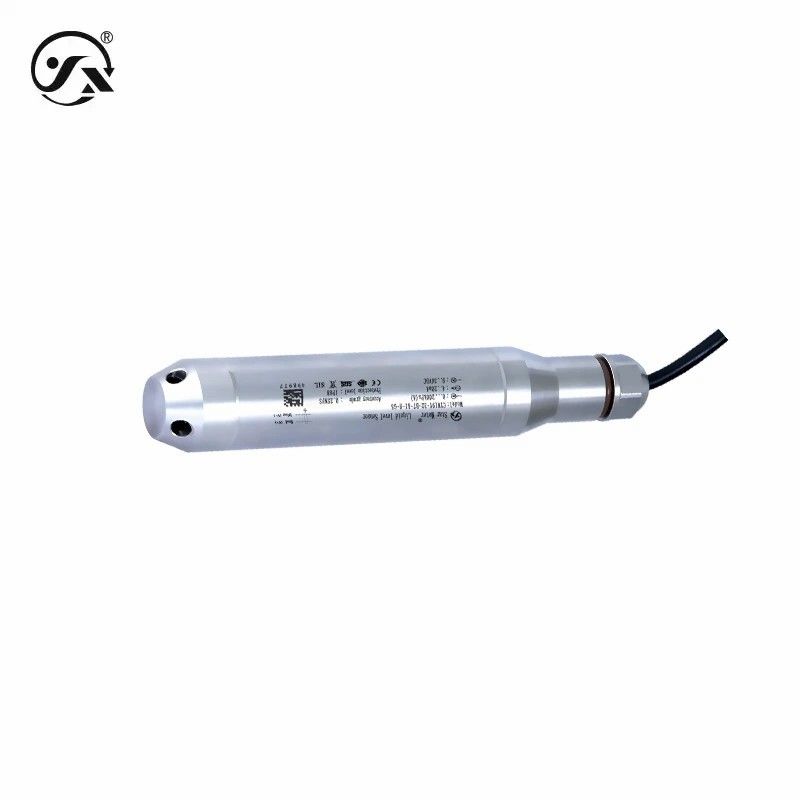

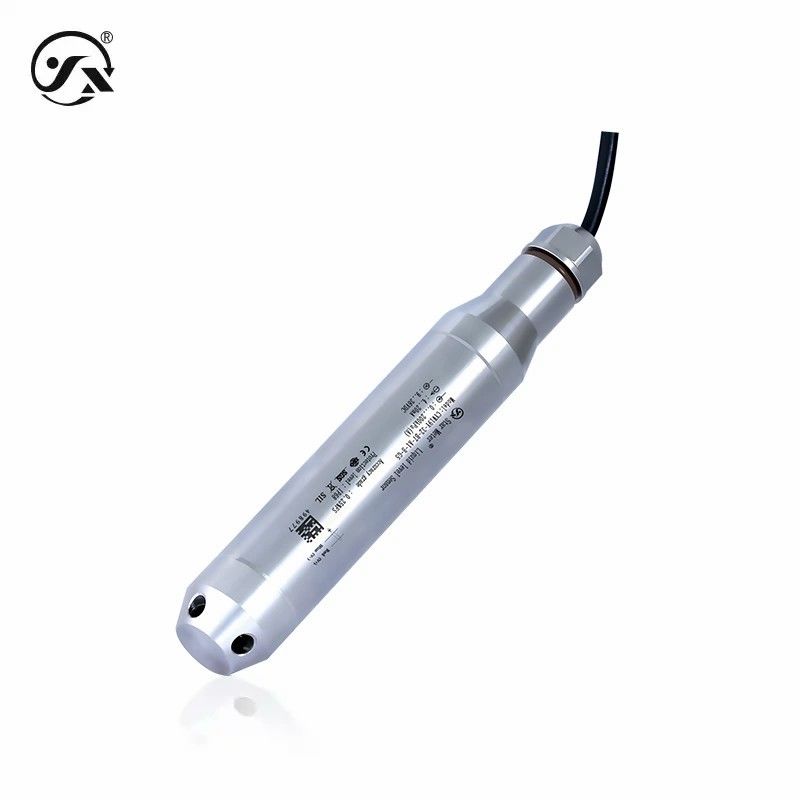

CYW19Y Absolute Unterwasserstufe Übertrager Druckbereich 0~0,2~2MPa(A) Temperaturbereich -20~85°C
Der Absolute-Druck-Tiefstands-Sender CYW19Y verwendet ein Verfahren zur Messung des absoluten Drucks im Inneren, wobei der innere Hohlraum vollständig von außen isoliert ist.Dies verhindert Schäden am Sender durch interne Kondensation und Flüssigkeitsfüllung des Hohlraums, die durch die Feldumgebung verursacht werden. geeignet für schwere Messstellen.
| Grundparameter | |
| Messmedium | Wasser (H2O) oder Flüssigkeiten, die mit Kontaktmaterialien kompatibel sind |
| Messbereich | 0~0,2~2MPa(A) (Weitere Angaben siehe Tabelle zur Auswahl des Bereichs) |
| Temperaturbereich | -20°85°C |
| Durchschnittliche Temperatur | -40°C bis 85°C |
| Druckmodus | Absolute (A) |
| Häufigkeit der Reaktion | Analogsignalausgang ≤ 50 Hz und Digitalausgang ≤ 5 Hz |
| Stabile Leistung | ± 0,1% FS/Jahr |
| Versorgungsspannung | 4 ~ 20mA, RS485 |
| Ausgang des Signals | 4 ~ 20mA, RS485 |
| Überlastkapazität | 200% volles Maßstab |
| Temperaturverschiebung | ±0,01% FS/°C (innerhalb der Temperaturkompensation) ±0,05% FS/°C (außerhalb der Temperaturkompensation) |
| Explosionssicherer Typ | Eigentlich sicher Ex ia II.C T6 Ga (nur 4 ~ 20 mA Leistung) |
| Eintrittsschutz | IP68 |
| Gesamtgewicht | Sonden ≈ 310 g Kabel ≈ 40 g pro Meter |
| Schaltzeiten | 400 ms |
| Höchstleistung | Bei der Anlage ist die Leistung von ≤ 0,02Us (W) zu berücksichtigen. |
| Entschließung | Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS |
| Lastmerkmale | |
| Aktueller Typ | Beanspruchung ≤{(Us-7.5)÷0.02}Ω (Us=Versorgungsspannung) |
| Umweltbedingungen | |
| Umgebungstemperatur | -40°C bis 85°C |
| Gesamtmaterial | |
| Zwerchfell | 316L Edelstahl (in Berührung mit dem zu messenden Medium) |
| Außenhülle | 304 rostfreier Stahl (in Berührung mit dem Prüfmedium) |
| Siegel | Nitrilkautschuk (Kontakt mit dem zu messenden Medium) |
| Kabel | Polyurethankabel φ5 mit Abschirmung (in Berührung mit dem zu messenden Medium) |
| Mechanische Stabilität | |
| Seismische Leistung | 10 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-6 |
| Aufprallfestigkeit | 500 g/ms entspricht der Norm IEC60068-2-27 |
| Elektrischer Schutz | |
| Kurzschlussschutz | Dauerhaft |
| Umgekehrter Polaritätsschutz | Keine Schäden, aber keine Arbeit. |
| Isolierwiderstand | ≥ 100MΩ,500VDC |
| Dielektrische Festigkeit | 500 VAC |
| Ausgangsgrenzwerte | |
| Ausgangsniveau | |
| 4 bis 20 mA | 4 bis 20 mA |
| RS485 | 0 bis 2000 |
| Flüssigkeitstemperatur | |
| 4 bis 20 mA | 2.5 ~ 26mA |
| RS485 | 0 ~ 1500 |
