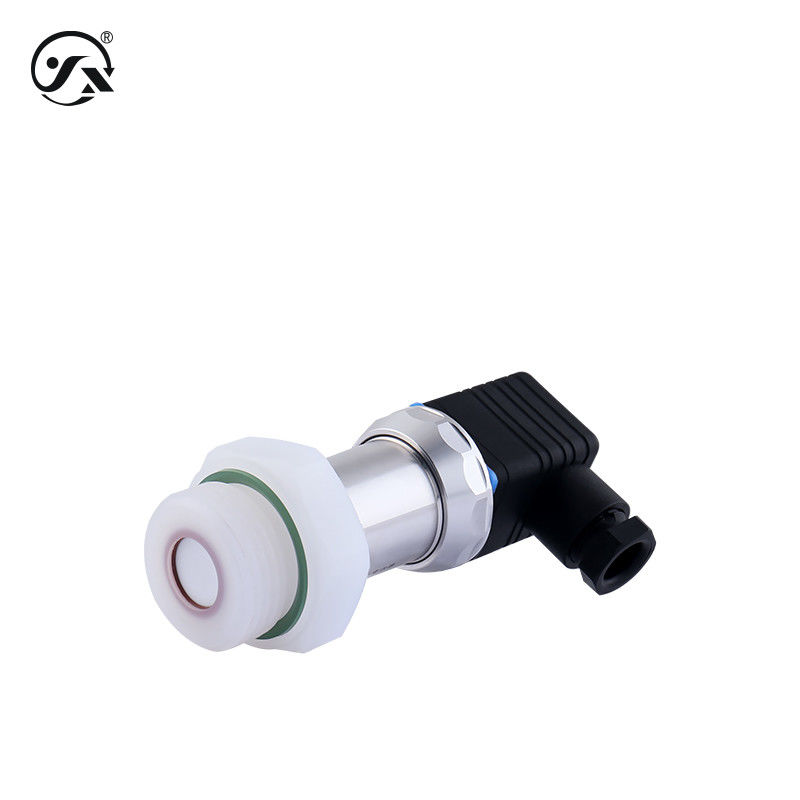

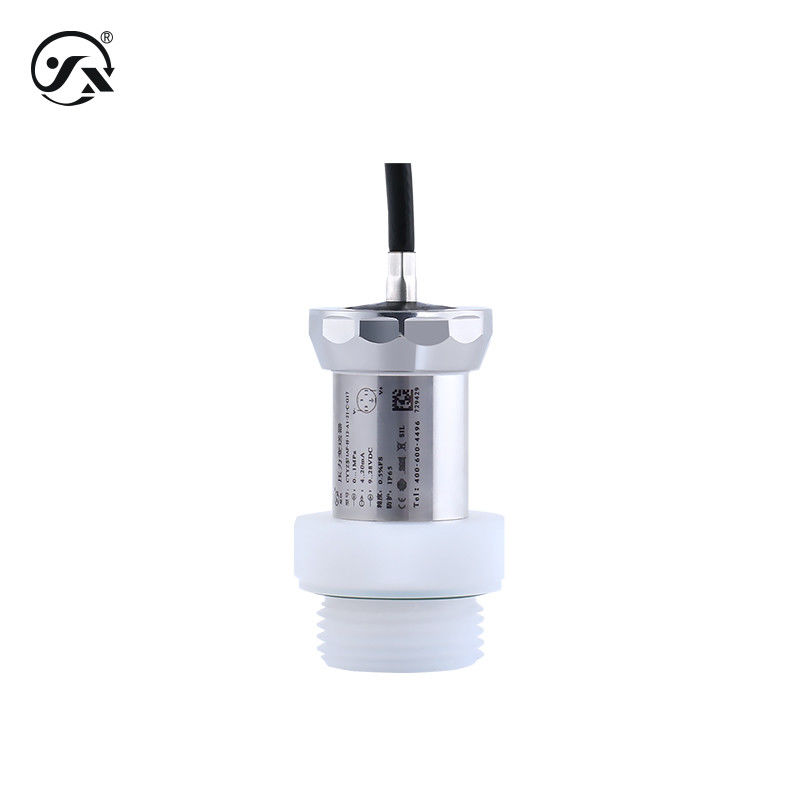

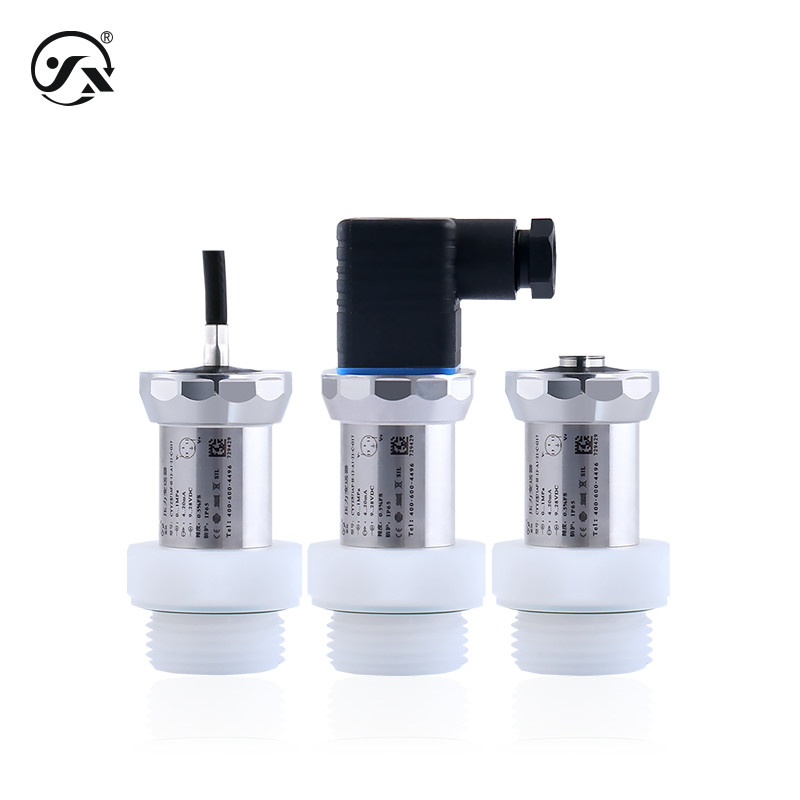

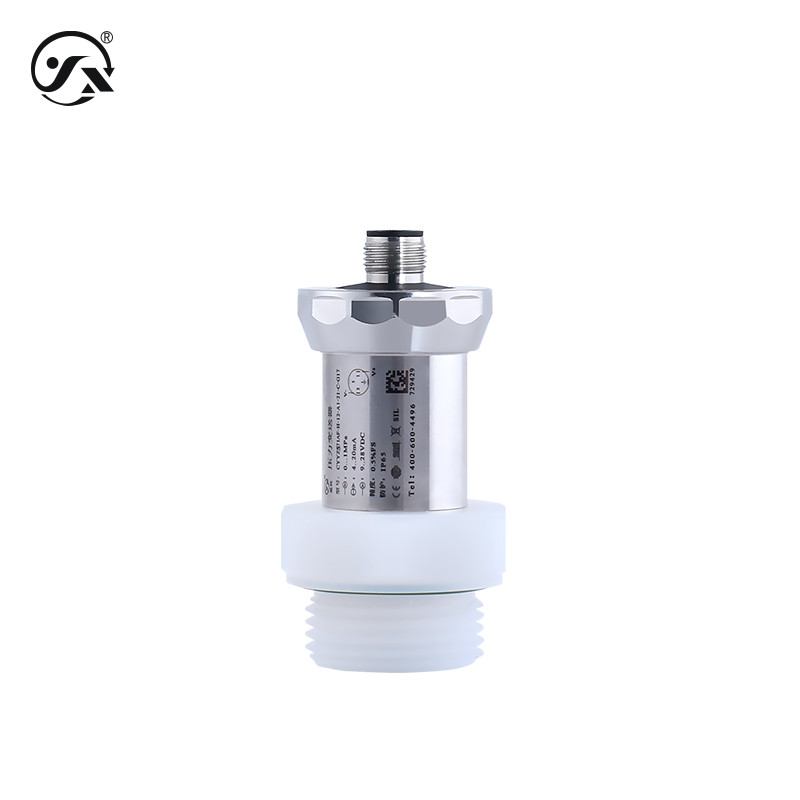

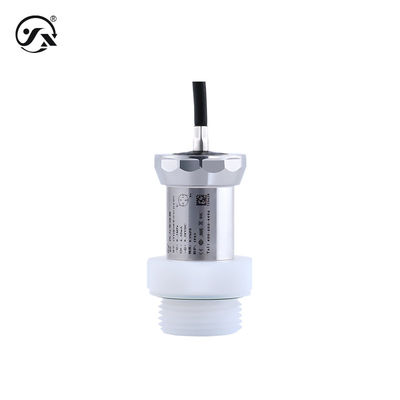

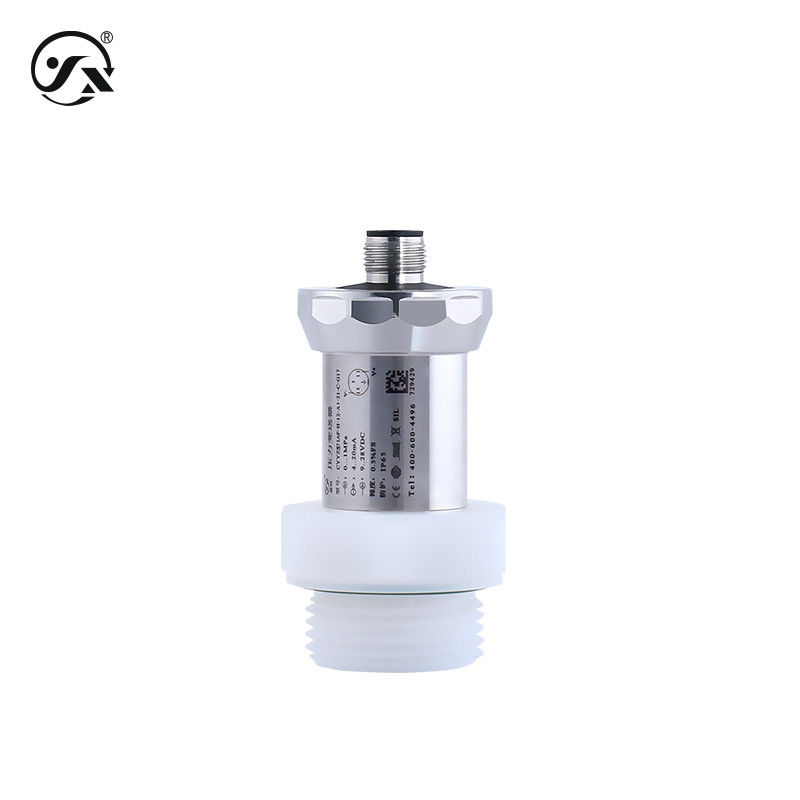

Name: CYYZ571AFY Keramikkondensatorkern Korrosionsschutzdrucktransmitter
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ571AFY
Price: 73.00 USD
Availability: InStock

CYYZ571AFY Keramikkondensator Antikorrosionsdrucktransmitter ist mit einem Keramikkondensatorkern ausgestattet, Prozessverbindungsteil aus PVDF-Material, Membran eingetauchtes Design,mit einer Breite von mehr als 20 mm,Sie ist anti-stechen, anti-verstopfen, hohe Präzision, hohe Druckbeständigkeit, Vakuumbeständigkeit und andere Eigenschaften.mit einer Explosionssicherungsfunktion.

Messmedium	Gas, Flüssigkeit oder Flüssigkeit (kompatibel mit Kontaktmaterialien)
Druckbereich	-0,1 ‰ 0 ‰ 2 MPa (siehe Auswahltabelle für den Bereich für Einzelheiten)
Druckmodus	Messdruck, absoluter Druck, Negativdruck
Durchschnittliche Temperatur	-40°C bis 85°C
Verbindungszeit	20 ms
Stabile Leistung	± 0,1% FS/Jahr
Temperaturverschiebung	± 0,01% FS/°C (innerhalb des Temperaturkompensationsbereichs) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Temperaturkompensation	-20°C bis 80°C
Explosionssicherer Typ	Eigentlich sicher Ex ia IIC T6 Ga (nur Ausgang von 20 mA)
Schutzniveau	IP65 Anmerkung: Das obige Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Genauigkeitsgrad	00,1% FS, 0,25% FS
Reaktionsfrequenz	Analogsignalausgang ≤ 30 Hz Digitale Signalausgang ≤ 5 Hz
Entschließung	Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Gesamtgewicht	≈ 185 g
Ausgangsstromversorgung
4·20mA	9°28VDC, 15°24VDC (intrinsisch sicher)
RS485	9 ̊28VDC
0 ̊10VDC	15 bis 28VDC
0 ′5VDC	9 ̊28VDC
1 ′5VDC	9 ̊28VDC
Höchstleistung
4·20mA	≤ 0,02Us (W)
RS485	≤ 0,015Us ((W)
0 ̊10VDC	≤ 0,008Us (W)
0 ′5VDC	≤ 0,008Us (W)
1 ′5VDC	≤ 0,008Us (W)
Lastmerkmale
Spannungsart	≥ 10 kΩ
Aktueller Typ	Beanspruchung ≤{(Us-7.5) ÷0.02}Ω
Umweltbedingungen
Umgebungstemperatur	-40°C bis 85°C
Umgebungsfeuchtigkeit	0%~95% RH (keine Kondensation, keine Kondensation)
Überdruck und Explosion
Überlastdruck	0.27MPa, 0.33MPa, 0.53MPa, 0.67MPa, 1.2MPa, 1.67MPa, 2.67MPa, 4MPa, 2.67MPa
Durchbruchdruck	0.4MPa, 0,5MPa, 0,8MPa, 1MPa, 1,8MPa, 2,5MPa, 4MPa, 6MPa, 4MPa
Gesamtmaterial
Zwerchfell	Al2O3-Keramik (kontaktierend mit dem Messmedium)
Prozessverbindung	PVDF-Polyvinylidenfluorid (kontaktierend mit dem Messmedium)
Schale	304 Edelstahl
Kerndichtung	Siehe Druck- und Bruchdiagramm (Kontakt mit dem Messmedium)
ED-Kreis	Fluorkautschuk
Hirschmann-Anschluss	ABS-Technikkunststoffe
Mechanische Stabilität
Schwingungswiderstand	10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit	500 g/ms Entsprechen IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Umgekehrter Polaritätsschutz	Keine Schäden, aber nicht funktioniert.
Isolierwiderstand	≥ 100MΩ 500VDC
Dielektrische Festigkeit	500 VAC
Einschränkung der Ausgabe
4·20mA	4mA bis 20mA
RS485	0 bis 2000
0 ̊10VDC	0.001VDC ~ 10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC

Handbuch
Produktinformationen ◄ Chinesisch (KN)	PDF-Datei
Produktinformationen (Englisch)	PDF-Datei
Produktauswahl ◄ Chinesisch (KN)	PDF-Datei
Produktauswahl (Englisch)	PDF-Datei
Installationsanleitung ◄ Chinesisch (KN)	PDF-Datei
Installationsanweisung Englisch	PDF-Datei
Beschreibung des Protokolls	PDF-Datei
Beschreibung des Protokolls	PDF-Datei

Größe und Tag:

Herkunftsort:	China
Markenname:	star meter
Modellnummer:	CYYZ571AFY
