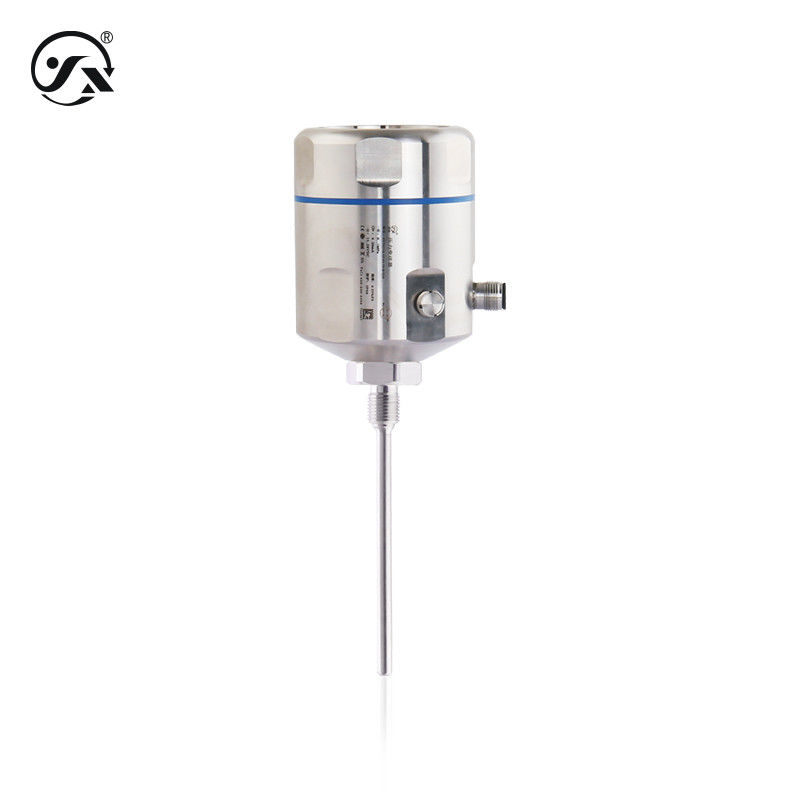

Name: CWDZ11DY Universaltemperaturübertrager 4 20 mA HART
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CWDZ11DY
Price: 73.00 USD
Availability: InStock

CWDZ11DY Allzweck-Temperatursender ist sorgfältig konzipiert, sehr geeignet für die allgemeine Industrie,eine Vielzahl von Schnittstellen und die Kombination von Sondenstäben, um eine andere Kombination von Effekten zu erzielen. mit intrinsisch sicherer, staubsicherer Explosionssicherungsfunktion und HART-Kommunikationsoptionen.

Messmedium	Flüssigkeit oder Gas usw. (kompatibel mit Kontaktmaterial)
Messbereich	-50°C bis 300°C (Weitere Angaben finden Sie in der Tabelle zur Auswahl der Bereichsparameter)
Meßelement	1*Pt100 (Klasse 1/3B)
Reaktionszeit	Schutzrohr φ6mm≈18s, Gehäuse φ10mm≈36s (gemäß IEC60751, Wasserfluss 0,4m/s, 10°C-Schritt)
Stabile Leistung	± 0,1% FS/Jahr
Explosionssicherer Typ	Eigener Sicherheitstyp Ex ia IIC T6 Ga (nur Stromleistung) Staub von intrinsisch sicherem Typ Ex ia IIIC T85°CDa (nur Stromleistung) Anmerkung: Eigenschutz muss durch eine Sicherheitsschranke oder eine Eigenschutzversorgung angetrieben werden.
Verbindungszeit	400 ms
Schutzniveau	IP66 Anmerkung: Das obige Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Genauigkeitsgrad	0.25% FS, 0.5% FS Genauigkeit des Messgeräts 0.05% FS (LCD mit Hintergrundbeleuchtung)
Entschließung	Analog-Ausgang 0,02% FS, digitaler Ausgang 0,1 °C
Höchstleistung	≤ 0,02Us (W)
Ausgangsstromversorgung
4·20mA	15°32VDC, 15°24VDC (intrinsisch sicher)
RS485	9°32VDC
4 ‰ 20 mAHART	13~32VDC, 15~24VDC (intrinsisch sicher)
Lastmerkmale
Aktueller Typ	Keine Bildschirmbelastung ≤ {(Us-7.5) ÷ 0.02} Ω Anzeigelast ≤ {(Us-12) ÷ 0,02} Ω (Us = Versorgungsspannung)
HART-Stromtyp	Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur	-40°C bis 85°C
Umgebungsfeuchtigkeit	0%~95% RH (keine Kondensation, keine Kondensation)
Gesamtmaterial
Schutzröhre	304 rostfreier Stahl (kontaktierend mit dem Messmedium)
Prozessverbindung	304 rostfreier Stahl (kontaktierend mit dem Messmedium)
Schale	mit einer Breite von nicht mehr als 20 mm
Anzeigenfenster	≈6 mm explosionssicheres Glas
Mechanische Stabilität
Schwingungswiderstand	10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit	500 g/ms Entsprechen IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Umgekehrter Polaritätsschutz	Keine Schäden, aber nicht funktioniert.
Isolierwiderstand	≥ 100MΩ 500VDC
Dielektrische Festigkeit	500 VAC
Einschränkung der Ausgabe
4·20mA	2.5mA bis 26mA
RS485	0~3500/7000
4 bis 20 mAHART	3.8mA ~ 22mA

Größe und Tag:

Herkunftsort:	China
Markenname:	star meter
Modellnummer:	CWDZ11DY
