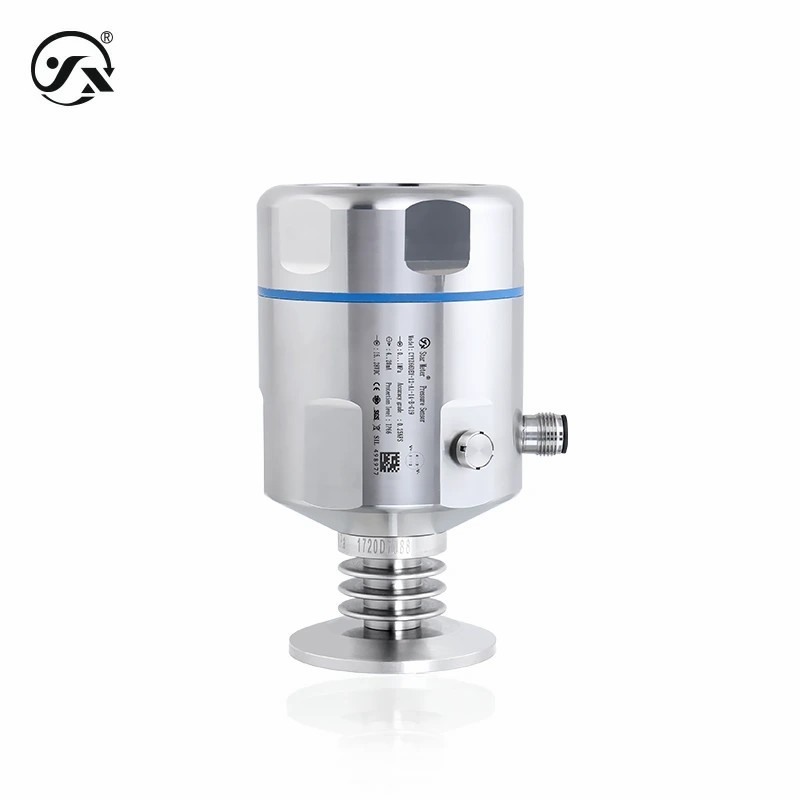

CYYZ66DEY Sanitäre Druckübertrager

CYYZ66DEY Sanitary Pressure Transmitter Hygienic
CYYZ66DEY Sanitary Pressure Transmitter Hygienic
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ66DEY
Kontakt
Reichweite: -0,1~0~4MPa (siehe Auswahltabelle für die Bandbreite für Einzelheiten) Ausgabe: 4 ~ 20mA, 4 ~ 20mA HART, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC
Stromversorgung: 5 ~ 28VDC, 9 ~ 28VDC, 13 ~ 28VDC, 15 ~ 28VDC, 15 ~ 24VDC Genauigkeit: 0.25%FS, 0.5%FS
Hervorheben:

Sanitäre Druckübertrager

,

Druckübertrager hygienisch

Der hygienische Drucktransmitter CYYZ66DEY ist sorgfältig konzipiert und für den Anwendungsort mit hygienischen Anforderungen geeignet.und der nassige Teil und die Membran sind aus 316L-Material und Laserschweißglättung, die den Anwendungsanforderungen der Hygieneindustrie entspricht. Ausgestattet mit einer Vielzahl von hygienischen Prozessverbindungen, ist es bequem, den Standort unter verschiedenen Arbeitsbedingungen anzupassen.Es verfügt über zwei explosionssichere Funktionen von intrinsisch sicherem Typ und von intrinsisch staubsicherem Typ, und kann auch die HART-Protokollkommunikation wählen, die kostengünstig ist.



Grundparameter
Messmedium Flüssigkeiten, Flüssigkeiten, Gase (kompatibel mit Kontaktmaterialien)
Druckbereich -0,1 ¥0 ¥4 MPa (siehe Auswahl der Bereiche Tabelle class= ¥info ¥ für Einzelheiten)
Druckmodus Messdruck, absoluter Druck, Negativdruck
Durchschnittliche Temperatur -40~130°C ((Verbindungsmethode: Schlag, Verbindung)
-40°C bis 85°C ((Verbindungsmethode: Außennadel)
Verbindungszeit 20 ms
Stabile Leistung der Klasse = ¢info ¢ ±0,1% FS/Jahr
Temperaturverschiebung ± 0,01% FS/°C (innerhalb des Temperaturkompensationsbereichs) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Explosionssicherer Typ Intrinsisch sicherer Typ Ex iaII CT6 Ga (nur 420mA/420mAHART Ausgang)
Staubsicherheitstyp Ex iaD 20 T80°C (nur 4·20mA/4·20mAHART Ausgang)
Anmerkung/intrinsisch sicher muss von einer Sicherheitsschranke oder intrinsisch sicherer Stromversorgung versorgt werden
Schutzniveau IP-Qualität
Anmerkung/Das oben genannte Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Dauerhafte Leistung 1X106 Mal (Anzahl der Zyklen von der unteren Grenze bis zur oberen Grenze)
Reaktionsfrequenz Analogsignalausgang ≤30Hz Digitale Signalwausgang ≤5Hz HART-Kommunikation ≤10Hz
Gesamtgewicht ≈1 kg
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Höchstleistung ≤ 0,02Us (W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
HART-Stromtyp Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH (keine Kondensation und keine Kondensation)
Überdruck und Explosion
Überlastdruck Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Prüfungen.
Durchbruchdruck 600% FS, 500% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa, 1,25 MPa, 2 MPa, 3 MPa, 5 MPa
Gesamtmaterial
Zwerchfell 316L Edelstahl (kontaktierend mit dem Messmedium)
Prozessverbindung 316L Edelstahl (kontaktierend mit dem Messmedium)
Schale 304 Edelstahl
Kerndichtung Siehe Druck- und Bruchdiagramm (Kontakt mit dem Messmedium)
Schraubdichtungen Fluorkautschuk
O-Ring Silikonkautschuk (kontaktierend mit dem Messmedium)
ED-Kreis Nitrilkautschuk
Anzeigenfenster ≈6 mm explosionssicheres Glas
Mechanische Stabilität
Schwingungswiderstand 10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms, gemäß der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Umgekehrter Polaritätsschutz Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit 500 VAC
Einschränkung der Ausgabe
4 bis 20 mA 4mA bis 20mA
RS485 0 bis 2000
0 ̊10VDC 0.001VDC ~ 10VDC
0 ′5VDC 0.001VDC ~ 5VDC
1 ′5VDC 0.001VDC ~ 5VDC
4 bis 20 mAHART 3.8mA ~ 22mA
Handbuch
Produktinformationen ◄ Chinesisch (KN) PDF-Datei
Produktinformationen (Englisch) PDF-Datei
Produktauswahl ◄ Chinesisch (KN) PDF-Datei
Produktauswahl (Englisch) PDF-Datei
Installationsanleitung ◄ Chinesisch (KN) PDF-Datei
Installationsanweisung Englisch PDF-Datei
Beschreibung des Protokolls PDF-Datei
Beschreibung des Protokolls PDF-Datei
