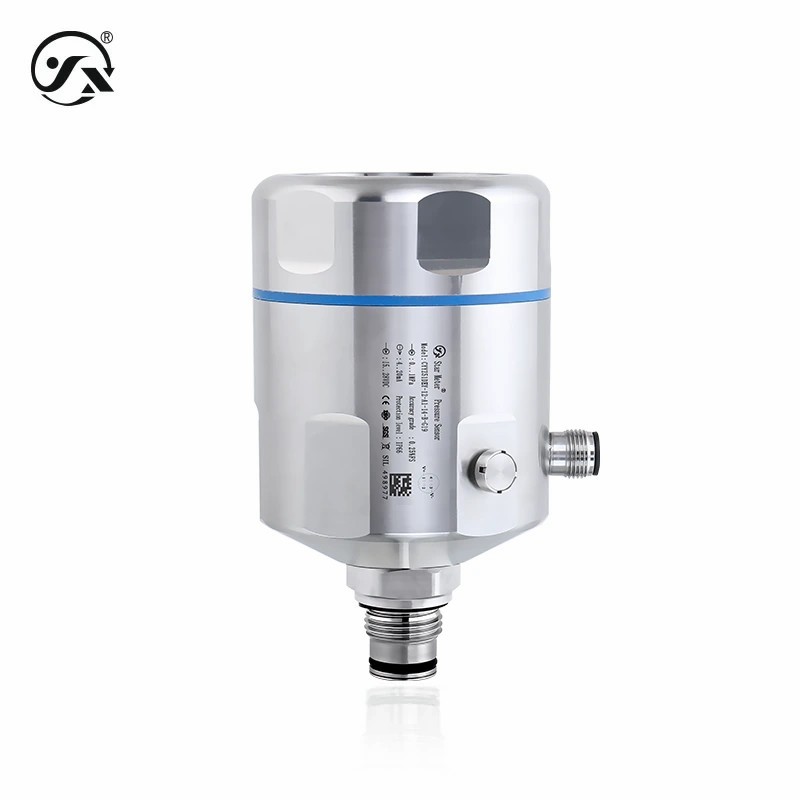

Name: CYYZ51DEY Flachmembran-Drucktransmitter Sanitäre
Brand: Star Sensor Manufacturing Co., Ltd
SKU: CYYZ51DEY
Price: 73.00 USD
Availability: InStock

Der CYYZ51DEY Flachfilmdruckmessgerät ist zur Messung von Haftung, Kristallisation, Mischkontamination und anderen Medien ausgelegt.Die Flachmembranentwurf wird angenommen, um effektiv zu verhindern, dass die Verstopfung des Impulsloch. Die Prozessverbindung verwendet die Versiegelungsmethode des unteren Endes des Gewindes, so daß das Messmedium effektiv vom Verbindungsgewinde isoliert ist,und die Haftung und gemischte Verunreinigung der Gewindeverbindung werden vermiedenEs verfügt über zwei explosionssichere Funktionen von intrinsisch sicherem Typ und staubsicherem Typ und kann auch die HART-Protokollkommunikation wählen, was kostengünstig ist.

Grundparameter
Messmedium	Flüssigkeiten, Flüssigkeiten, Gase (kompatibel mit Kontaktmaterialien)
Druckbereich	-0,1 ‰ 0 ‰ 60 MPa (siehe Tabelle für die Auswahl des Bereichs class= ‰ info ‰ für Einzelheiten)
Druckmodus	Messdruck, absoluter Druck, Negativdruck
Durchschnittliche Temperatur	Ohne Wärmeabwasser -40°C bis 85°C mit Wärmeabspülung von -40°C bis 130°C
Verbindungszeit	20 ms
Stabile Leistung der Klasse = ¢info ¢	±0,1% FS/Jahr
Temperaturverschiebung	± 0,01% FS/°C (innerhalb des Temperaturkompensationsbereichs) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Explosionssicherer Typ	Intrinsisch sicherer Typ Ex iaII CT6 Ga (nur 420mA/420mAHART Ausgang) Staubsicherheitstyp Ex iaD 20 T80°C (nur 4·20mA/4·20mAHART Ausgang) Anmerkung/intrinsisch sicher muss von einer Sicherheitsschranke oder intrinsisch sicherer Stromversorgung versorgt werden
Schutzniveau	IP-Qualität Anmerkung/Das oben genannte Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Dauerhafte Leistung	1X106 Mal (Anzahl der Zyklen von der unteren Grenze bis zur oberen Grenze)
Reaktionsfrequenz	Analogsignalausgang ≤30Hz Digitale Signalwausgang ≤5Hz HART-Kommunikation ≤10Hz
Gesamtgewicht	≈1 kg
Entschließung	Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Höchstleistung	≤ 0,02Us (W)
Lastmerkmale
Spannungsart	≥ 10 kΩ
Aktueller Typ	Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
HART-Stromtyp	Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur	-40°C bis 85°C
Umgebungsfeuchtigkeit	0%~95% RH (keine Kondensation und keine Kondensation)
Überdruck und Explosion
Überlastdruck	Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Prüfungen.
Durchbruchdruck	600% FS, 500% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa, 1,25 MPa, 2 MPa, 3 MPa, 5 MPa
Gesamtmaterial
Zwerchfell	316L Edelstahl (kontaktierend mit dem Messmedium)
Prozessverbindung	304 rostfreier Stahl (kontaktierend mit dem Messmedium)
Schale	304 Edelstahl
Kerndichtung	Siehe Druck- und Bruchdiagramm (Kontakt mit dem Messmedium)
O-Ring	Nitrilkautschuk (kontaktierend mit dem Messmedium)
ED-Kreis	Nitrilkautschuk (kontaktierend mit dem Messmedium)
Anzeigenfenster	≈6 mm explosionssicheres Glas
Mechanische Stabilität
Schwingungswiderstand	10 g (20...2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit	500 g/ms, gemäß der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Umgekehrter Polaritätsschutz	Keine Schäden, aber nicht funktioniert.
Isolierwiderstand	≥ 100MΩ 500VDC
Dielektrische Festigkeit	500 VAC
Einschränkung der Ausgabe
4 bis 20 mA	4mA bis 20mA
RS485	0 bis 2000
0 ̊10VDC	0.001VDC ~ 10VDC
0 ′5VDC	0.001VDC ~ 5VDC
1 ′5VDC	0.001VDC ~ 5VDC
4 bis 20 mAHART	3.8mA ~ 22mA

Handbuch
Produktinformationen ◄ Chinesisch (KN)	PDF-Datei
Produktinformationen (Englisch)	PDF-Datei
Produktauswahl ◄ Chinesisch (KN)	PDF-Datei
Produktauswahl (Englisch)	PDF-Datei
Installationsanleitung ◄ Chinesisch (KN)	PDF-Datei
Installationsanweisung Englisch	PDF-Datei
Beschreibung des Protokolls	PDF-Datei
Beschreibung des Protokolls	PDF-Datei

Größe und Tag:

Herkunftsort:	China
Markenname:	Star merter
Modellnummer:	CYYZ51DEY
