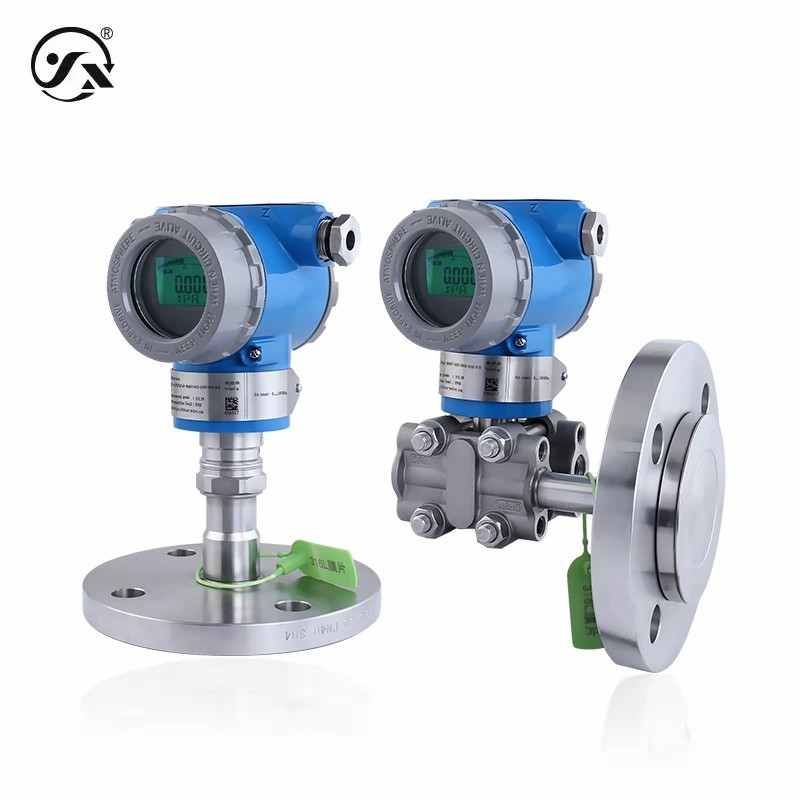

CYYZ3051DAY Monokristallines Silizium-Drucktransmitter mit einer Flansche verwendet die Monokristallines Silizium-Resonanz-Sensor-Technologie.Die Einflanschstruktur ermöglicht eine mechanische Isolierung und Wärmedämmung., und kann mit komplexen ätzenden Medien, hochtemperaturen Medien und anderen Standorten umgehen. Geeignet zur Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen.intrinsisch sicherer Typ, staubsichere, flammdichte und flammdichte Stoffe.

Grundparameter
Messmedium	Flüssigkeit oder Gas (kompatibel mit Kontaktmaterialien)
Druckart	Absoluter Druck, Messdruck
Durchschnittliche Temperatur	-40°C bis 110°C
Ausgangssignal	4-20mA HART-Protokoll
Stromversorgungsbereich	1232VDC, 1524VDC (nur intrinsisch sicher und explosionssicher)
Höchstleistung	≤ 0,02Us (W)
Verbindungszeit	20 ms
Stabile Leistung	± 0,05%URL/Jahr
Explosionssicherheitsstufe	Explosionssichere Art Ex d II C T6 Gb Explosionssichere Staubart Ex tb IIIC T80°C Db Eigentlich sicherer Typ Ex ia IIC T6 Ga Staub von sich aus sicherer Art Ex ia IIIC T200 80°C Da Anmerkung: Die innere Sicherheit muss durch eine Sicherheitsschranke oder eine intrinsisch sichere Stromversorgung mit
Schutzniveau	IP-Qualität Anmerkung: Das obige Schutzniveau bezieht sich auf das Niveau, das nach Abschluss der elektrischen Verbindung erreicht wird.
Reaktionsfrequenz	Die Zeitkonstante kann in Schritten von 0,1 Sekunden von 32 Sekunden angepasst werden.
Lastmerkmale
HART-Stromtyp	Beanspruchung ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung)
Umweltbedingungen
Keine LCD-Flüssigkristall-Anzeige der Umgebungstemperatur	-40°C bis 85°C
mit LCD-Anzeige für Umgebungstemperatur	-20°C bis 70°C
Luftfeuchtigkeit	0%~95% RH (keine Kondensation, keine Kondensation)
Gesamtmaterial
Zwerchfell	316L Edelstahl/Hastelloy C/Tantal (kontakt mit dem Messmedium)
Flanke	304/316L Edelstahl
Klemmblock	304 rostfreier Stahl (nur seitlich)
Füllflüssigkeit	Silikonöl, Hochtemperatursilikonöl, Mineralöl, Fluoröl
Schraube	304 rostfreier Stahl (nur seitlich)
Fall	Aluminium aus Druckguss
Anzeigenfenster	≈6 mm explosionssicheres Glas
mechanische Stabilität
Antivibrationsleistung	10g ((20...2000Hz) entspricht der Norm IEC60068-2-6
Aufprallfestigkeit	500 g/ms entspricht der Norm IEC60068-2-27
elektrischer Schutz
Kurzschlussschutz	Dauerhaft
Umgekehrter Polaritätsschutz	Kein Schaden, aber es funktioniert nicht.
Isolierwiderstand	≥ 100MΩ 500VDC
Dielektrische Festigkeit	500 VAC
Ausgangsgrenzwerte
Ausgangsminimum	3.8mA
Höchstleistung	22 mA

Handbuch
Produktinformationen ◄ Chinesisch (KN)	PDF-Datei
Produktinformationen (Englisch)	PDF-Datei
Produktauswahl ◄ Chinesisch (KN)	PDF-Datei
Produktauswahl (Englisch)	PDF-Datei
Installationsanleitung ◄ Chinesisch (KN)	PDF-Datei
Installationsanweisung Englisch	PDF-Datei
Anweisungen für die Bedienung der Taste ◄Chinesisch (KN)	PDF-Datei
Anweisungen für die Bedienung der Taste	PDF-Datei

Größe und Tag:

Herkunftsort:	China
Markenname:	Star merter
Modellnummer:	CYYZ3051Tag

Min Bestellmenge:	1pc
Preis:	negotiable
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30000 Stück/Monat

Reichweite:	0 ~ 10 kPa ~ 3 MPa	Ausgabe:	4 bis 20 mA HART
Stromversorgung:	12~32VDC, 15~24VDC	Genauigkeit:	±0,2% SPAN, ±0,5% SPAN
Name:	Drucktransmitter-Sensor
