Startseite ProdukteDrucktransmitter-SensorCYYZ95Y Universaldrucktransmitter Reichweite -100kPa0100MPa Genauigkeit 0,1%FS 0,25%FS 0,5%FS Allgemeine Industrie Verwendung

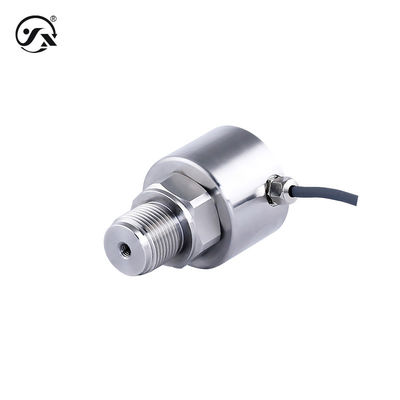

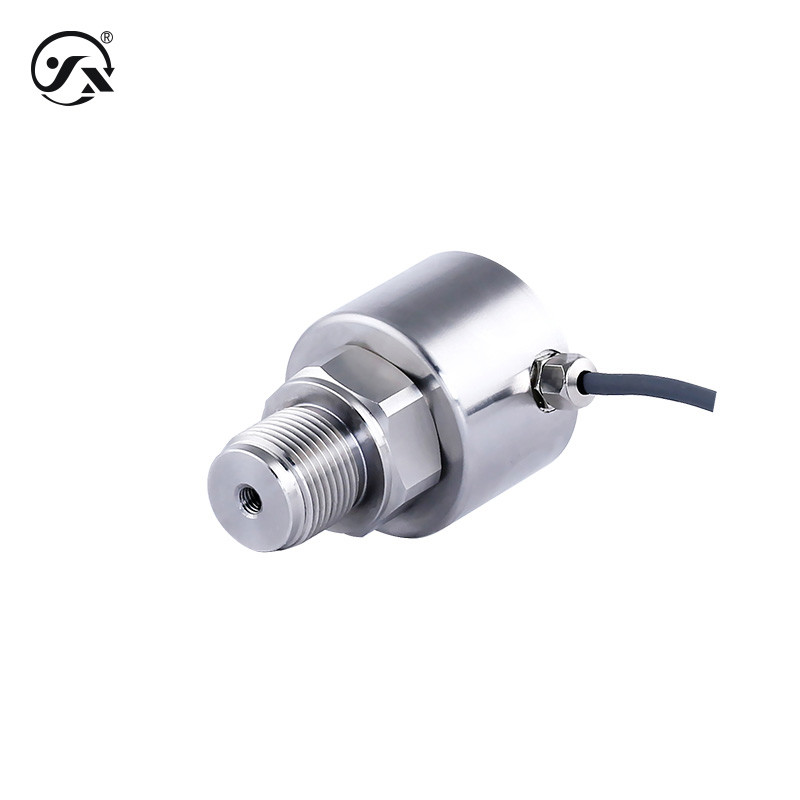

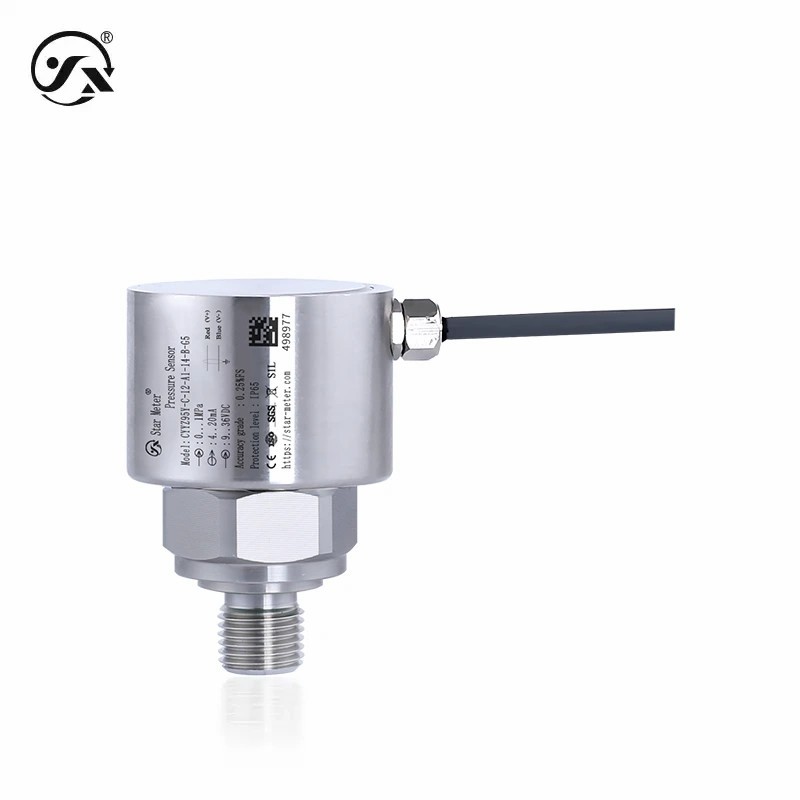

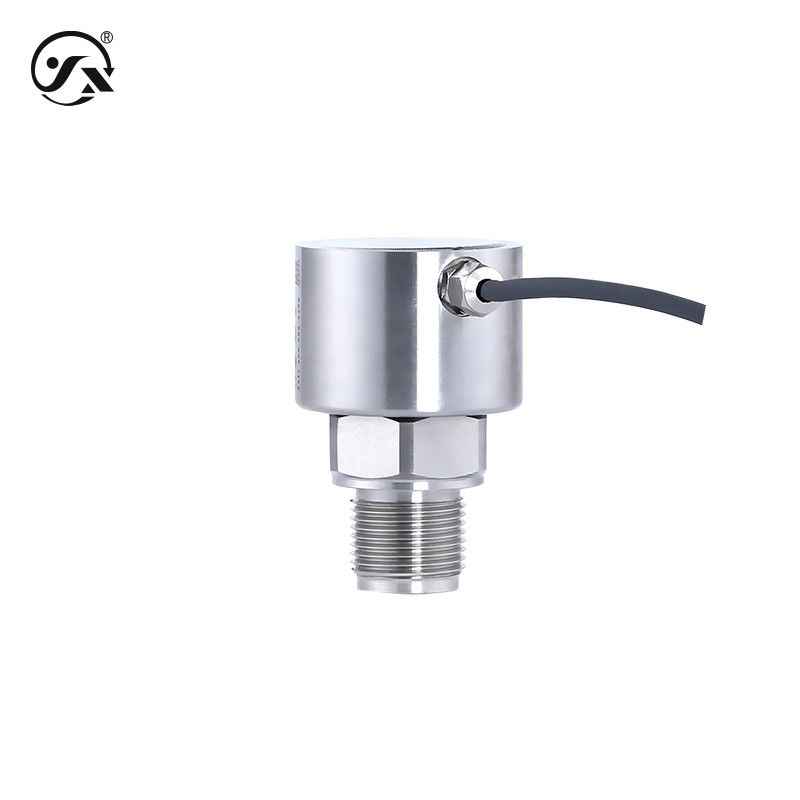

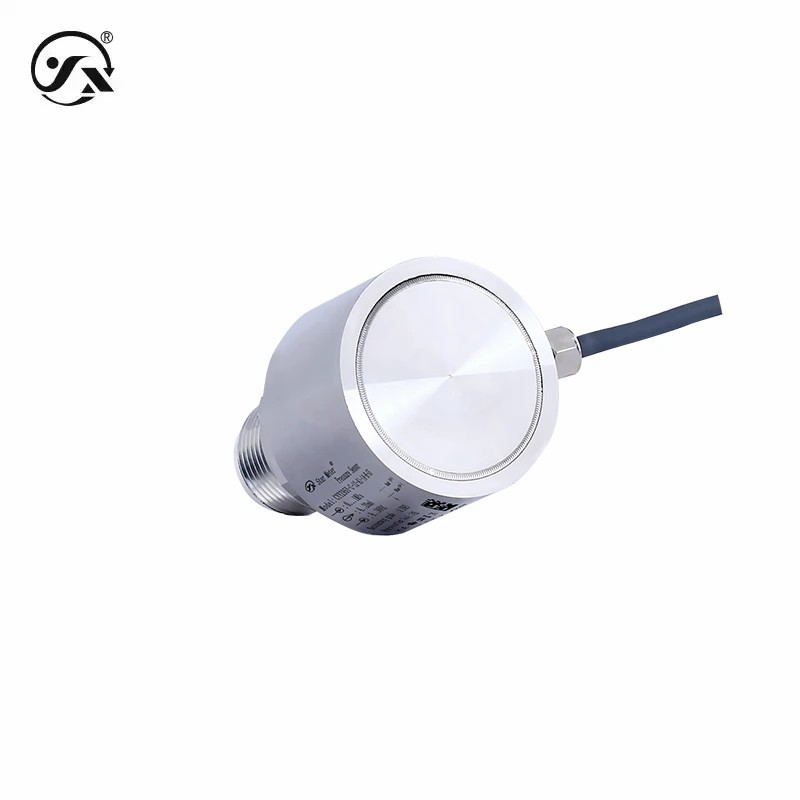

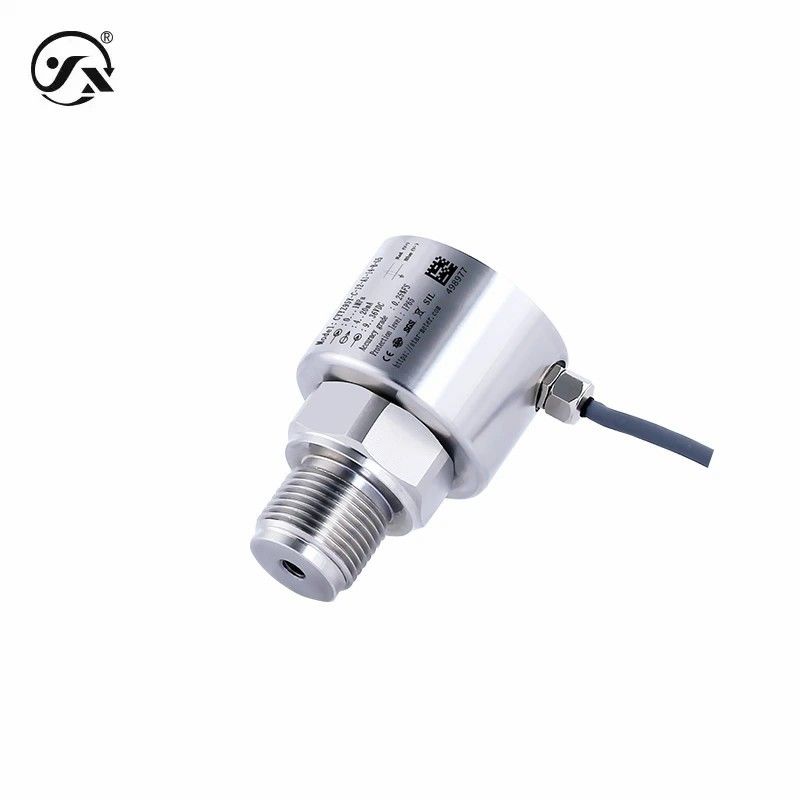

CYYZ95Y Universaldrucktransmitter Reichweite -100kPa0100MPa Genauigkeit 0,1%FS 0,25%FS 0,5%FS Allgemeine Industrie Verwendung

CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use
CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use CYYZ95Y Universal Pressure Transmitter Range -100kPa～0～100MPa Accuracy 0.1%FS 0.25%FS 0.5%FS General industry Use
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ95Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -100 kPa ¥0 ¥100 MPa Ausgabe: Bei der Verwendung von elektrischen Antrieben sind die folgenden Anforderungen zu beachten:0.5·2.5VD
Stromversorgung: 9 ∆36VDC、15 ∆36VDC、3 ∆5VDC Genauigkeit: 0,1 % vom Endwert, 0,25 % vom Endwert, 0,5 % vom Endwert
Name: Drucktransmitter-Sensor

Der CYYZ95Y-Drucktransmitter hat ein niedriges Profil und eine ausgezeichnete Qualität, die sich für Anlagen mit hohem Platzbedarf eignet und kostengünstig ist.Es hat auch vielfältige Vorteile wie Ausgangssignal, Bereichs- und Druckoberfläche, die für unterschiedliche Arbeitsbedingungen geeignet ist.





Basisparameter
Messmedium Flüssigkeit oder Gas (kompatibel mit Kontaktmaterialien) Bereich < 10 kPa (nichtleitendes, nicht ätzendes, nicht explosionsfähiges Gas mit Luftfeuchtigkeit ≤ 90% RH, keine Kondensation)
Messbereich -100kPa~0~100MPa (siehe Auswahltabelle für die Bereiche für Einzelheiten)
Druckmodus Messdruck, absoluter Druck, Negativdruck
Temperatur des Mediums -40°C bis 85°C
Pünktlich 20 ms
Stabile Leistung ± 0,1% FS/Jahr
Temperaturverschiebung ± 0,01% FS/°C, ± 0,05% FS/°C
Schutzniveau IP65
Dauerhafte Leistung 1X106 Mal (Unterbereich bis Oberbereich Anzahl der Zyklen)
Gesamtgewicht ≈ 260 g
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Genauigkeitsklasse 00,1% FS,00,25% FS,00,5% FS
Reaktionsfrequenz 5Hz, 30Hz, 100Hz
Leistungsbereich
Aktueller Typ ≤ 0,02Us (W)
Digitale ≤ 0,015Us ((W)
Spannungsart ≤ 0,008Us (W), ≤ 0,001Us (W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Strommenge ≤{(Us-7.5)÷0.02 ((Us=Versorgungsspannung 2)}Ω
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Überdruck und Sprengung
Überlastdruck Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannte Regelung.1.2MPa,2MPa,3MPa,5MPa
Durchbruchdruck 600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa12.5MPa
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt)
Prozessverbindung 304 rostfreier Stahl (kontakt)
Gehäuse 304 rostfreier Stahl (kontakt)
Siegel Nitrilkautschuk, Fluorelastomer (Kontakt mit dem Messmedium)
Kabelmaterial φ3.2 Polyurethankabel
Mechanische Stabilität
Seismische Leistung 10 g ((20... 2000 Hz)
Schlagfestigkeit: 500 g/m3
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ500VDC
Dielektrische Festigkeit: 500 VAC
Ausgangsgrenzwerte
Die Leistung ist minimal. 3.8mA, 4mA,0,0.001VDC,0.05VDC
Höchstleistung 20mA, 26mA,2000,10VDC,5VDC,12VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei



Größe und Tag:

Industrielle Drucktransmitter

Kompakter Drucktransmitter

Hochgenaue Druckübertrager
