Startseite ProdukteDrucktransmitter-SensorCYYZ92Y Kompakter Drucktransmitter Reichweite -0,1~0~6MPa Ausgang 4~20mA 0~5VDC Stromversorgung 9~32VDC Genauigkeit 0,5%FS

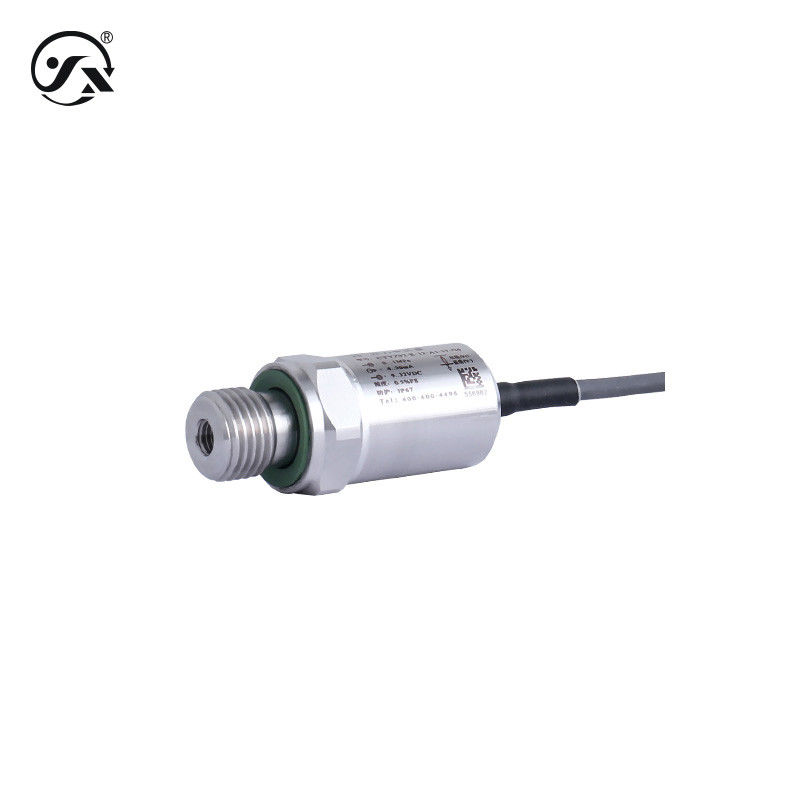

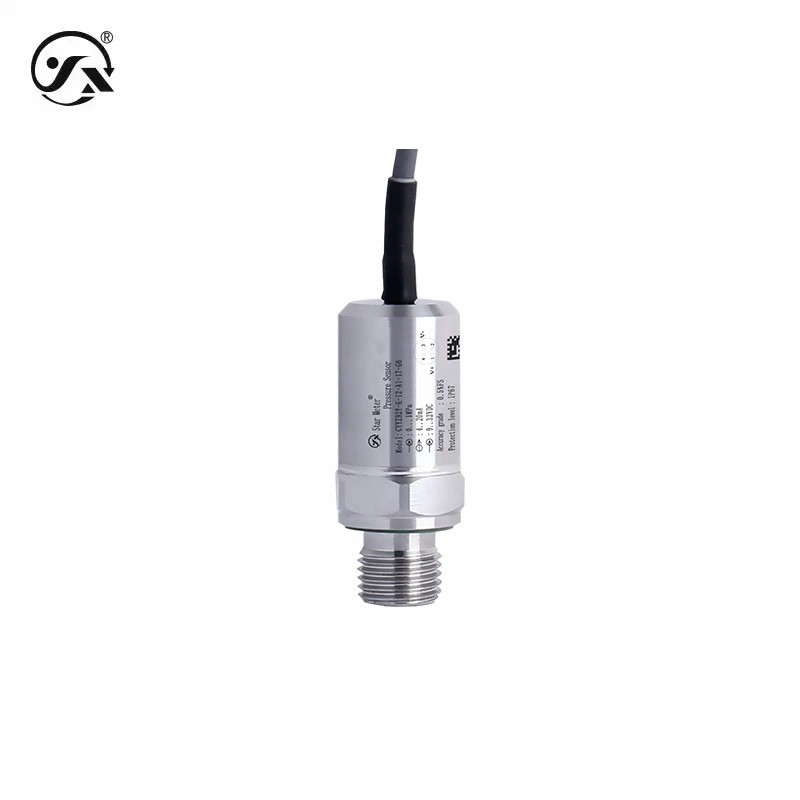

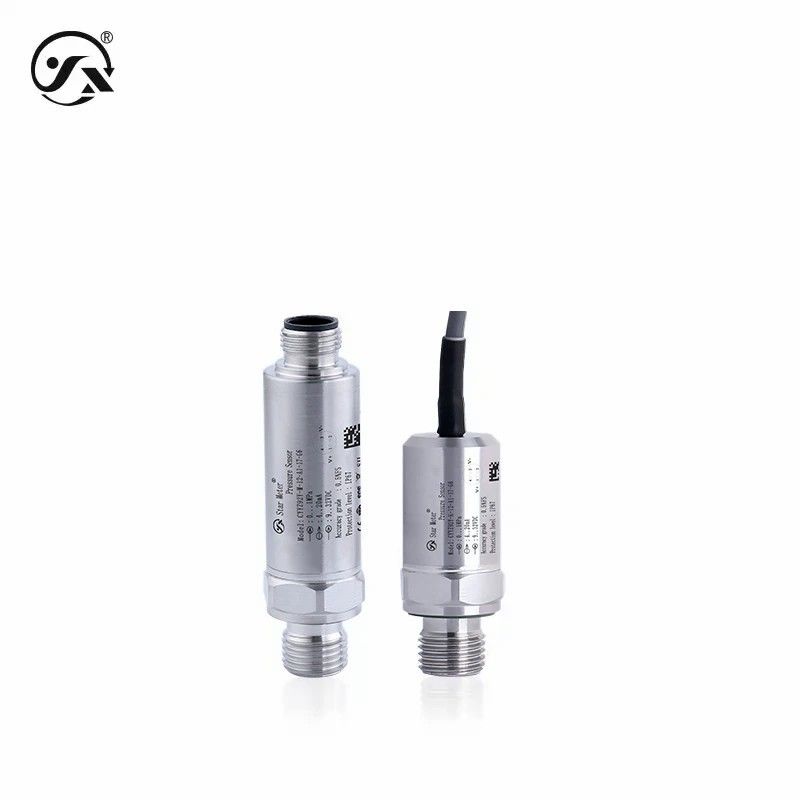

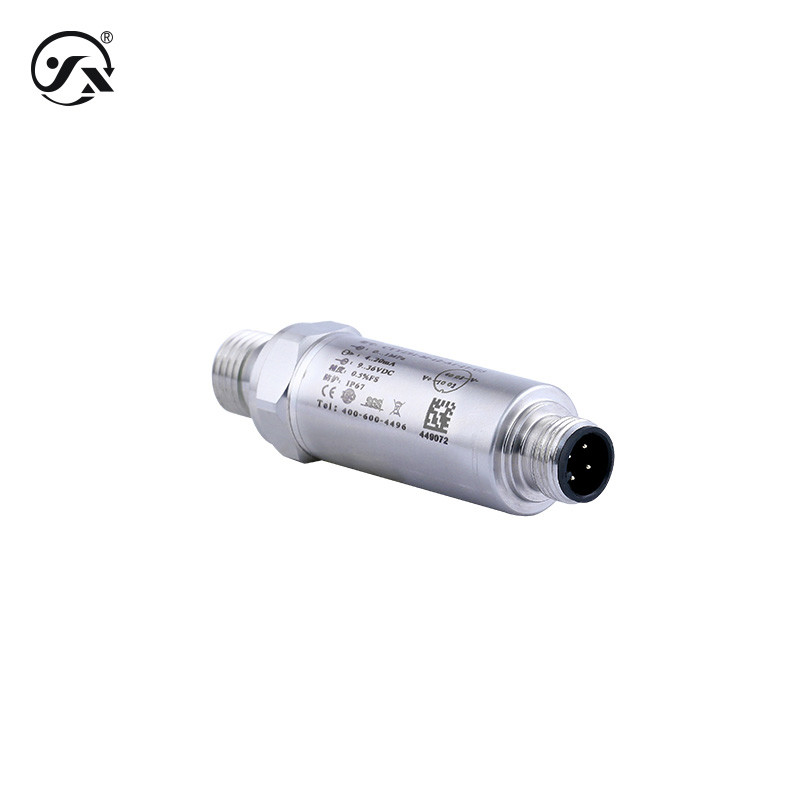

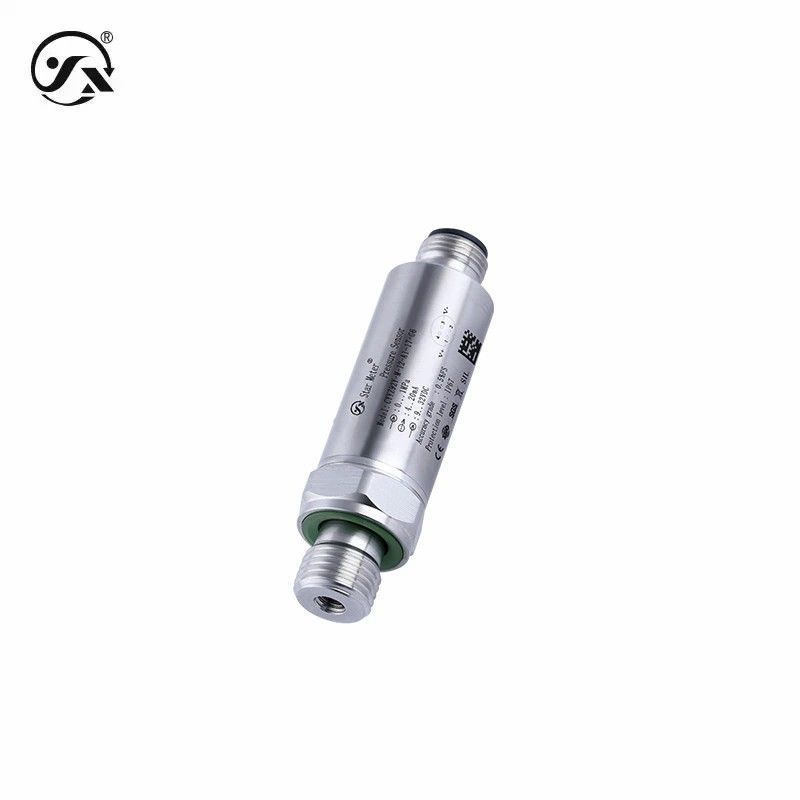

CYYZ92Y Kompakter Drucktransmitter Reichweite -0,1~0~6MPa Ausgang 4~20mA 0~5VDC Stromversorgung 9~32VDC Genauigkeit 0,5%FS

CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS
CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS CYYZ92Y Compact Pressure Transmitter Range -0.1~0~6MPa Output 4~20mA 0~5VDC Power supply 9~32VDC Accuracy 0.5%FS
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ92Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -0,1 ~ 0 ~ 6 MPa Ausgabe: 4 ~ 20mA, 0 ~ 5VDC
Stromversorgung: 9 ~ 32VDC Genauigkeit: 0.5%FS
Name: Drucktransmitter-Sensor

Der CYYZ92Y-Drucktransmitter ist sorgfältig konzipiert und verfügt über die Typen absoluter, mittlerer und negativer Druck.





Basisparameter
Messmedium Flüssigkeit oder Gas (kompatibel mit Kontaktmaterial)
Druckbereich -0,1~0~6MPa (siehe Auswahltabelle für Einzelheiten)
Druckmodus Absolut, Messwert, negativ
Ausgangssignal 4·20mA,0·5VDC
Stromversorgungsbereich 9°32VDC
Temperatur des Mediums -40°C bis 85°C
Pünktlich 20 ms
Reaktionsfrequenz Analogsignalausgang ≤ 20 Hz
Genauigkeitsklasse 0.5%FS (einschließlich Wiederholbarkeit≤0,035%FS, Hysterese≤0,05%FS) Bezugsbedingungen:
Temperatur 15~25°C, Luftdruck 86~106kPa, Luftfeuchtigkeit 45~75% RH
Temperaturkompensation -10°C bis 70°C
Stabile Leistung ± 0,2% FS/Jahr
Temperaturverschiebung ±0,02% FS/°C (temperaturkompensiert)
Schutzniveau IP67 Anmerkung: Die oben genannte Schutzniveau bezieht sich auf die elektrische Verbindung, die nach deren Abschluss erreicht wird, und hängt auch vom elektrischen Stecker ab.
Dauerhafte Leistung 10X106 Mal (Zyklen zwischen unterem und oberem Bereich)
Gesamtgewicht ≈ 60 g
Höchstleistung Anmerkung: Us=Versorgungsspannung
Entschließung 0.02% FS
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Die Leistung wird durch die Leistung von der Anschlussspannung ermittelt.
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Überdruck und Sprengung
Überlastdruck 200% FS, 200% FS, 200% FS, 300 kPa, 480 kPa, 750 kPa, 800 kPa,1.2MPa
2MPa, 3MPa, 5MPa
Durchbruchdruck 500% FS, 500% FS, 400% FS, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa
mit einer Breite von mehr als 10 mm,12.5MPa
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt mit dem zu messenden Medium)
Prozessverbindung 304 Edelstahl (Kontakt mit dem zu messenden Medium)
Gehäuse 304 rostfreier Stahl
mit einem Durchmesser von nicht mehr als 15 mm Fluorleim (Kontakt mit dem zu messenden Medium)
Verbindungsstück ABS-Technikkunststoffe
Kabel φ3.2 aus Polyurethan geschütztes Kabel
Mechanische Stabilität
Seismische Leistung 20 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA Leistung von mindestens 4 mA und maximal 20 mA
0-5VDC Ausgangsminimum 0,001VDC, Ausgangsmaximum 5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei



Größe und Tag:

Industrielle Drucktransmitter

Kompakter Drucktransmitter

Hochgenaue Druckübertrager
