Startseite ProdukteDrucktransmitter-SensorCYYZ91EY Kompakter DrucktransmitterRange 0~4~40MPa Ausgang 4~20mA Stromversorgung 9~28VDC Genauigkeit 0,5%FS

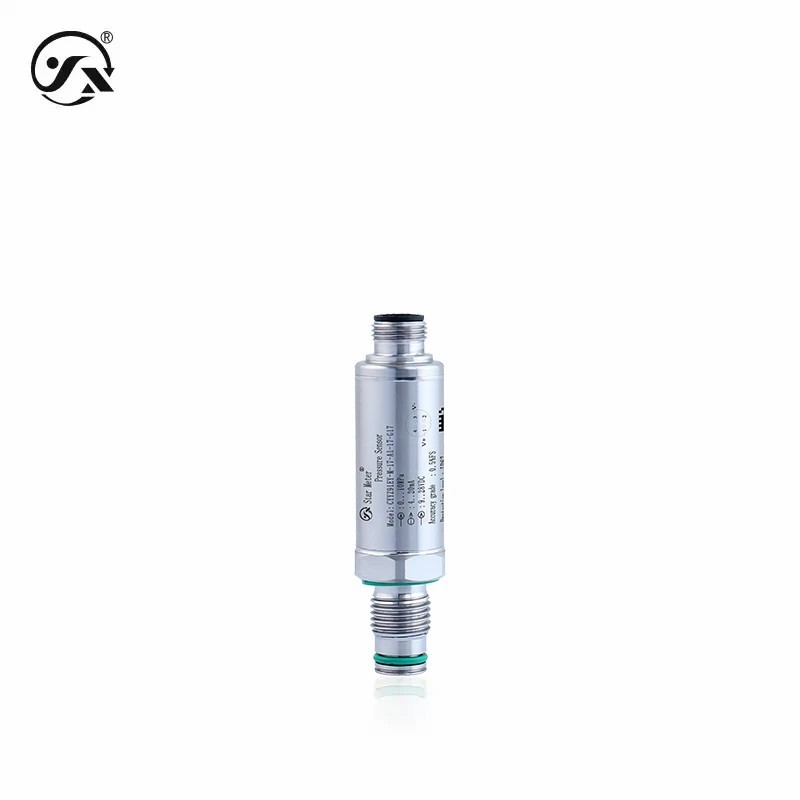

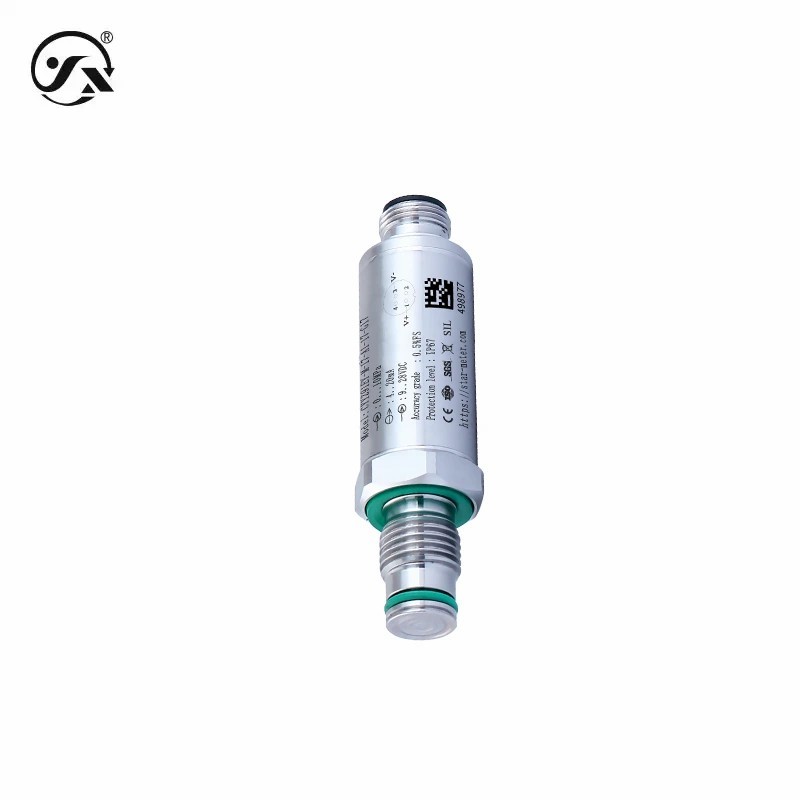

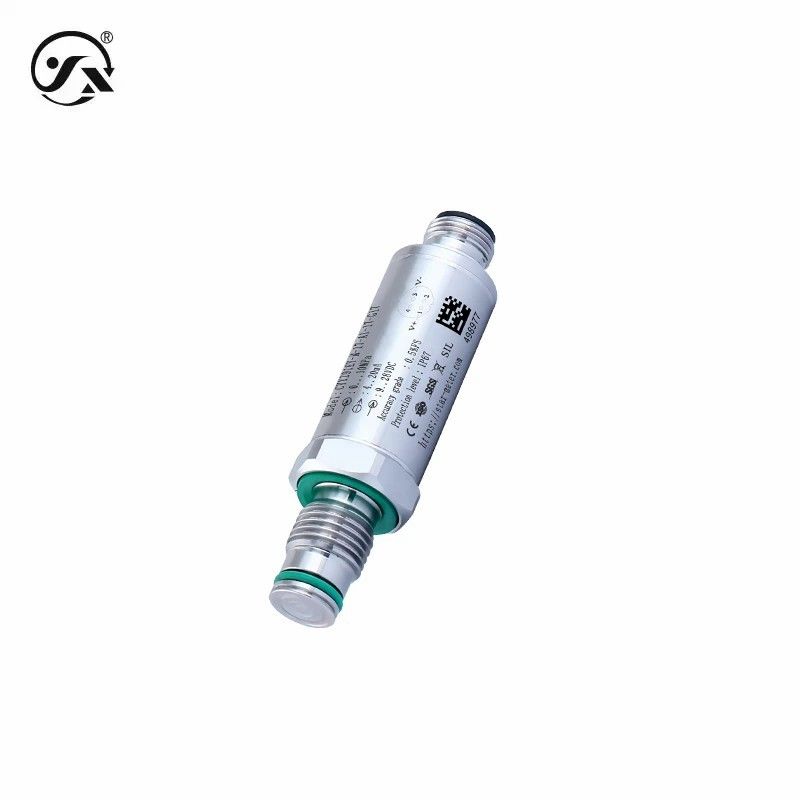

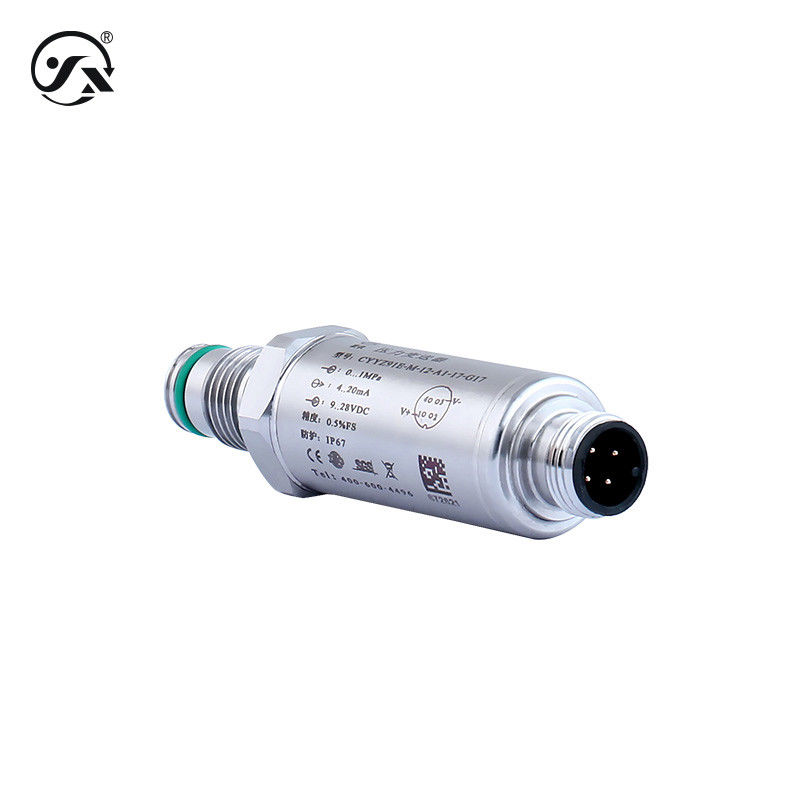

CYYZ91EY Kompakter DrucktransmitterRange 0~4~40MPa Ausgang 4~20mA Stromversorgung 9~28VDC Genauigkeit 0,5%FS

CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS CYYZ91EY Compact Pressure TransmitterRange 0~4~40MPa Output 4~20mA Power supply 9~28VDC Accuracy 0.5%FS
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ91EY
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: 0 ~ 4 ~ 40 MPa Ausgabe: 4 bis 20 mA
Stromversorgung: 9~28Vdc Genauigkeit: 0.5%FS
Name: Drucktransmitter-Sensor

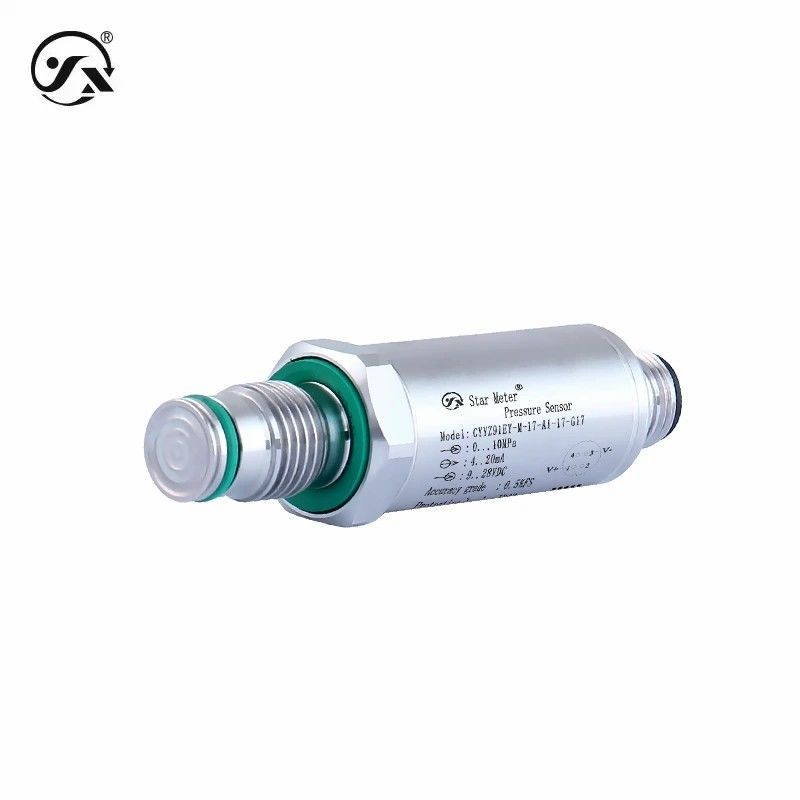

Der kompakte Druckmessgerät CYYZ91EY ist für die Messung von Haftung, Kristallisation, Mischkontamination usw. ausgelegt.Die Flachmembranentwurf wird angenommen, um effektiv zu verhindern, dass die Verstopfung des Impulsloch. Die Prozessverbindung verwendet die Radialdichtung des unteren Endes des Gewinns, so daß das Messmedium effektiv vom Verbindungsgut isoliert ist,und die Haftung und gemischte Verunreinigung der Gewindeverbindung vermieden werden- Kompaktes Bauwerk und geringe Größe, geeignet für Industrieanlagen mit begrenztem Bauraum usw.Durch die innere Dichtungsbehandlung hat es die Vorteile von Antivibration und Antikondensation..





Grundparameter
Messmedium Flüssigkeiten oder Gase (kompatibel mit Kontaktmaterialien)
Druckbereich 0·4·40MPa
Druckmodus Versiegelungsdruck (Nullpunkt bei absolutem Druck 101,3 kPa)
Ausgangssignal 4·20mA
Stromversorgungsbereich 9 ̊28VDC
Durchschnittliche Temperatur -40°C bis 120°C
Schaltzeiten 20 ms
Häufigkeit der Reaktion Analogsignalausgang ≤ 20 Hz
Genauigkeitsklasse 0.5%FS (einschließlich Wiederholbarkeit≤0,035%FS, Hysterese≤0,05%FS) Bezugsbedingungen:
Temperatur 15~25°C, Luftdruck 86~106kPa, Luftfeuchtigkeit 45~75% RH
Temperaturkompensation -10°C bis 70°C
Stabile Leistung ±0,2% FS/Jahr
Temperaturverschiebung ± 0,02% FS/°C (innerhalb der Temperaturkompensation)
Eintrittsschutz IP67 Anmerkung: Der obige Schutzgrad bezieht sich auf die elektrische Verbindung, wenn sie abgeschlossen ist, und hängt auch vom elektrischen Anschlussstecker ab.
Dauerhafte Leistung 1X106 Zyklen (Anzahl der Zyklen vom unteren Bereich zum oberen Bereich)
Gesamtgewicht ≈ 60 g
Höchstleistung Bei der Anlage ist die Leistung von ≤ 0,02Us (W) zu berücksichtigen.
Entschließung 0.02% FS
Lastmerkmale
Aktueller Typ Stromtyp: Last ≤{(Us-7.5)÷0.02}Ω (Us=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Überlastkapazität
Überlastdruck 200% FS, 150% FS
Durchbruchdruck 500% FS, 400% FS, 300% FS
Gesamtmaterial
Zwerchfell 316L Edelstahl (in Berührung mit dem zu messenden Medium)
Prozessverbindungen 304 Edelstahl (in Berührung mit dem zu messenden Medium)
Gehäuse 304 rostfreier Stahl
Kerndichtungen Sichtbarer Druck- und Bruchdiagramm (Kontakt mit dem zu messenden Medium)
O-Ringe Fluorkleber (in Berührung mit dem zu messenden Medium)
ED CIRCLE Fluorkleber (in Berührung mit dem zu messenden Medium)
Verbindungsstück ABS-Technikkunststoffe
Mechanische Stabilität
Schwingungswiderstand 10g ((20... 2000Hz) gemäß der Norm IEC60068-2-6
Schlagfestigkeit: 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz die Ewigkeit
Schutz gegen Polarität Keine Schäden, aber keine Arbeit.
Isolierwiderstand ≥ 100MΩ 500VDC
Dielektrische Festigkeit: 500 VAC
Ausgangsgrenzwerte
Die Leistung ist minimal. 4mA
Die Leistung ist maximal. 20 mA
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei
