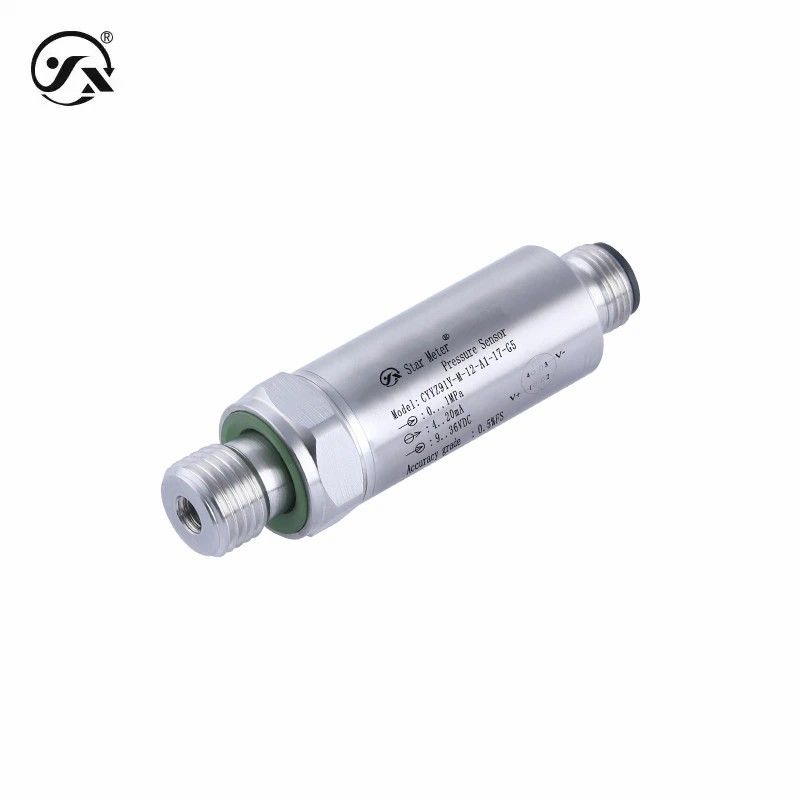

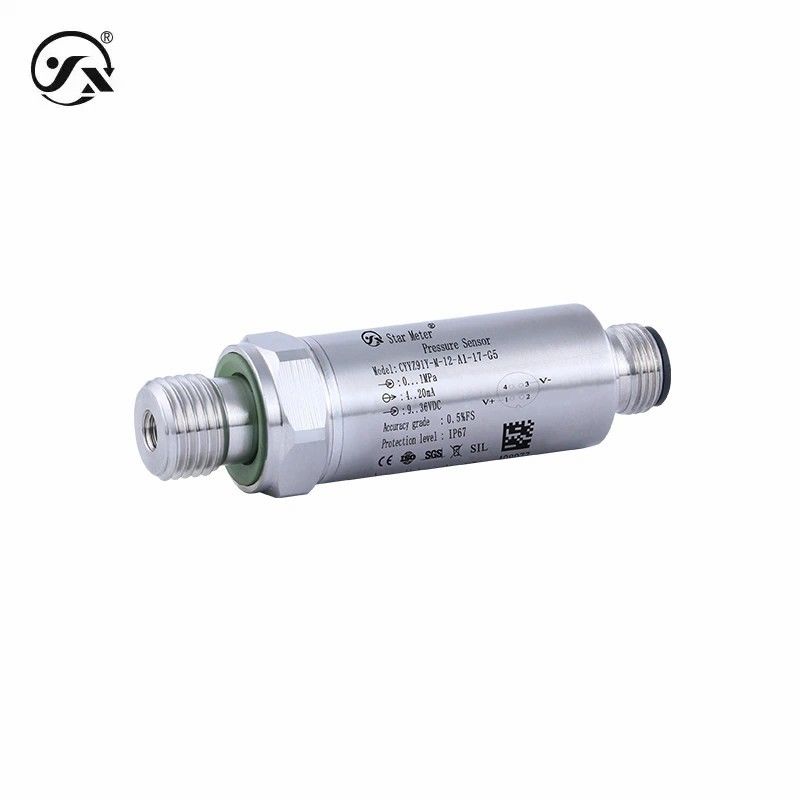

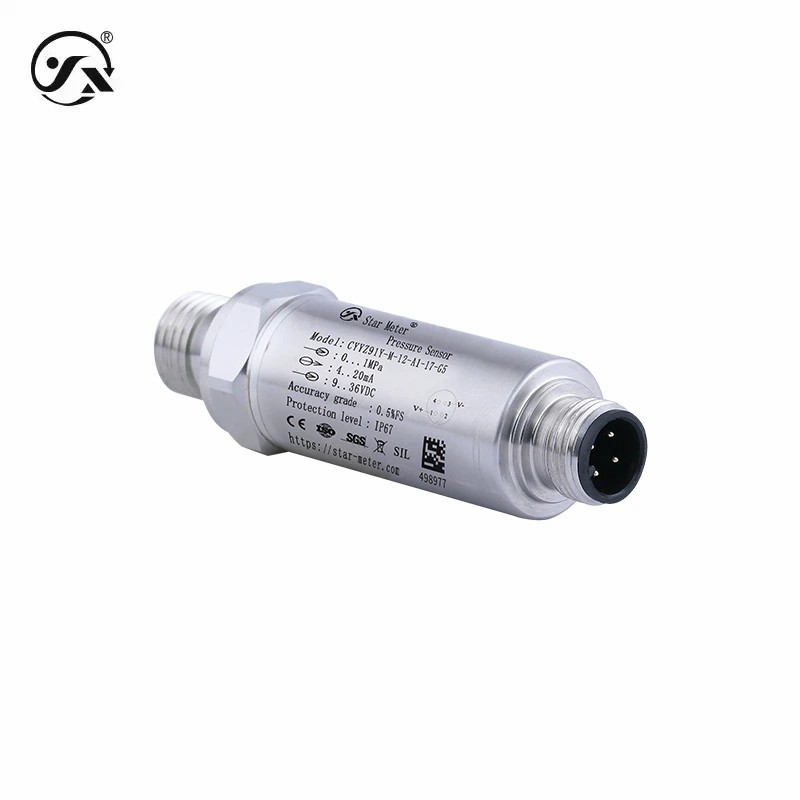

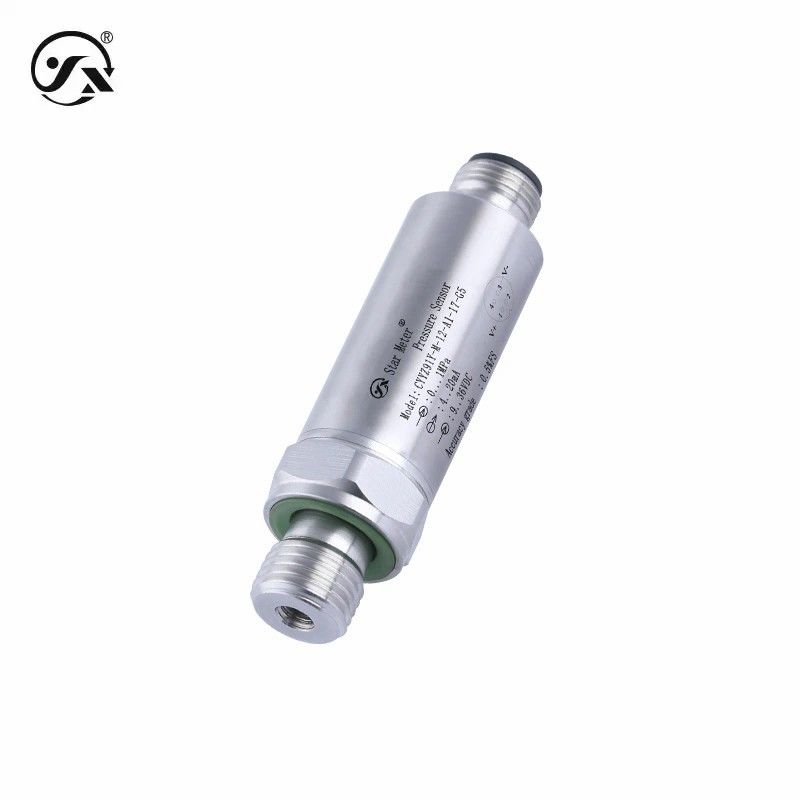

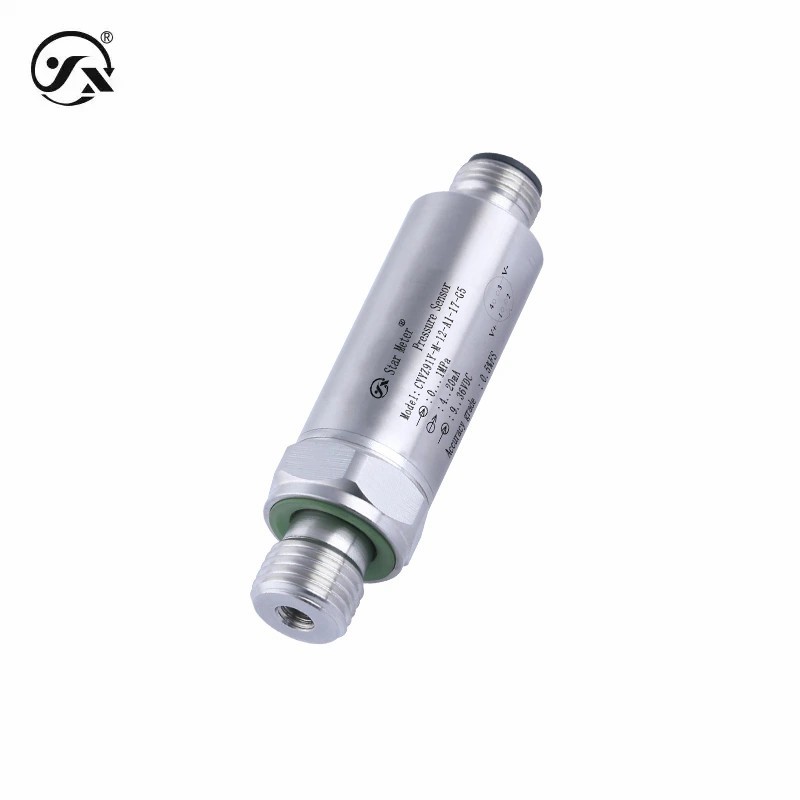

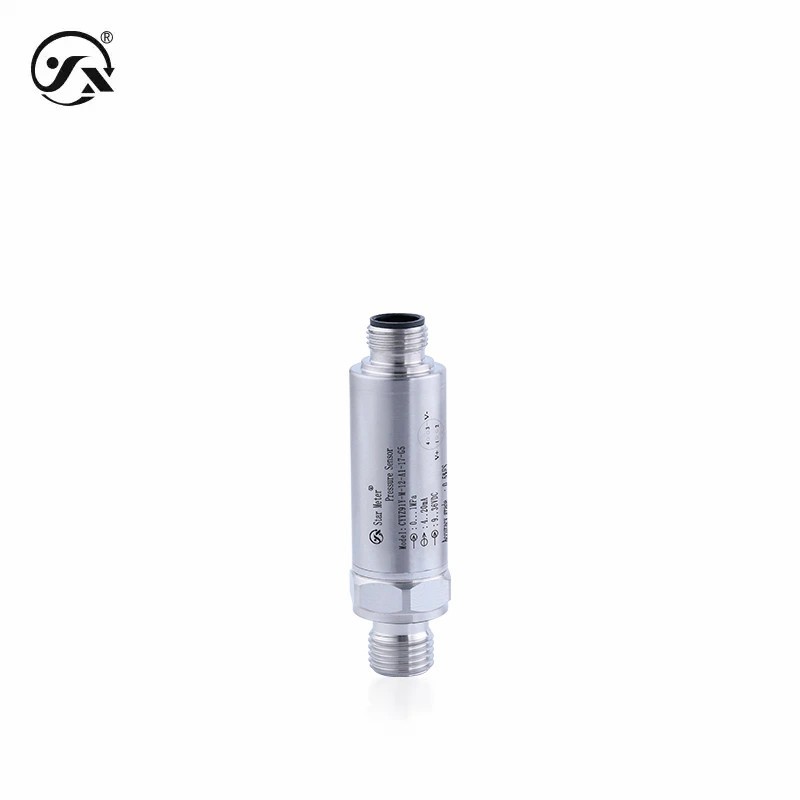

CYYZ91Y Kompakter Drucktransmitter Reichweite 0~0.6MPa~60MPa Ausgang 4~20mA Stromversorgung 9~36VDC Genauigkeit 0,5%FS

CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS
CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS CYYZ91Y Compact Pressure Transmitter Range 0~0.6MPa~60MPa Output 4~20mA Power supply 9~36VDC Accuracy 0.5%FS
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ91Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: 0 ~ 0,6MPa ~ 60MPa Ausgabe: 4 bis 20 mA
Stromversorgung: 9~36VDC Genauigkeit: 0.5%FS
Name: Drucktransmitter-Sensor

CYYZ91Y-Drucktransmitter sind sorgfältig konzipiert und kompakt, geeignet für Industrieanlagen mit begrenztem Installationsraum,und durch die innere Dichtungsbehandlung hat es die Vorteile von Antivibration und Antikondensation.





Basisparameter
Messmedium Flüssigkeit oder Gas (kompatibel mit Kontaktmaterial)
Druckbereich 0 ‰ 0,6 ‰ 60 MPa
Druckmodus Versiegelungsdruck (Nullpunkt bei absolutem Druck von 101,3 kPa)
Ausgangssignal 4 bis 20 mA
Stromversorgungsbereich 9 ̊36VDC
Temperatur des Mediums -40°C bis 120°C
Pünktlich 20 ms
Reaktionsfrequenz Analogsignalausgang ≤ 20 Hz
Genauigkeitsklasse 0.5% FS (Referenzbedingungen: Temperatur 15 ~ 25 °C, Luftdruck 86 ~ 106 kPa, Luftfeuchtigkeit 45 ~ 75% RH)
Temperaturkompensation -10°C bis 70°C
Stabile Leistung ± 0,2% FS/Jahr
Temperaturverschiebung ±0,02% FS/°C (temperaturkompensiert)
Schutzniveau IP67 Anmerkung: Die oben genannte Schutzniveau bezieht sich auf die elektrische Verbindung, die nach deren Abschluss erreicht wird, und hängt auch vom elektrischen Stecker ab.
Dauerhafte Leistung 10X106 Mal (Zyklen zwischen unterem und oberem Bereich)
Gesamtgewicht ≈ 60 g
Höchstleistung Anmerkung: Us=Versorgungsspannung
Entschließung 0.02% FS
Lastmerkmale
Aktueller Typ Die Leistung wird durch die Leistung von der Anschlussspannung ermittelt.
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Überdruck und Sprengung
Überlastdruck 150% FS, 200% FS
Durchbruchdruck 300% FS, 400% FS, 500% FS
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt mit dem zu messenden Medium)
Prozessverbindung 304 Edelstahl (Kontakt mit dem zu messenden Medium)
Gehäuse 304 rostfreier Stahl
Kerndichtungen Laserschweißen, Cyanobutadiengummi
mit einem Durchmesser von nicht mehr als 15 mm Fluorleim (Kontakt mit dem zu messenden Medium)
Verbindungsstück ABS-Technikkunststoffe
Mechanische Stabilität
Seismische Leistung 20 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA Leistung von mindestens 4 mA und maximal 20 mA
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
