| Herkunftsort: | China |
|---|---|
| Markenname: | Star merter |
| Modellnummer: | CYYZ71CY |
| Min Bestellmenge: | 1pc |
| Preis: | negotiable |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 30000 Stück/Monat |
| Name: | Anti-Korrosions-Drucktransmitter | Reichweite: | -0,1 ~ 0 ~ 6 MPa |
|---|---|---|---|
| Ausgabe: | 4 ~ 20mA, 4 ~ 20mA HART, RS485 | Stromversorgung: | 9 ~ 32VDC, 15 ~ 32VDC, 15 ~ 24VDC |
| Genauigkeit: | 00,5% FS | ||
| Hervorheben: | CYYZ71C Korrosionsschutzdruckübertrager,Präzision des Korrosionsschutzdrucktransmitters 0,5% FS |
||

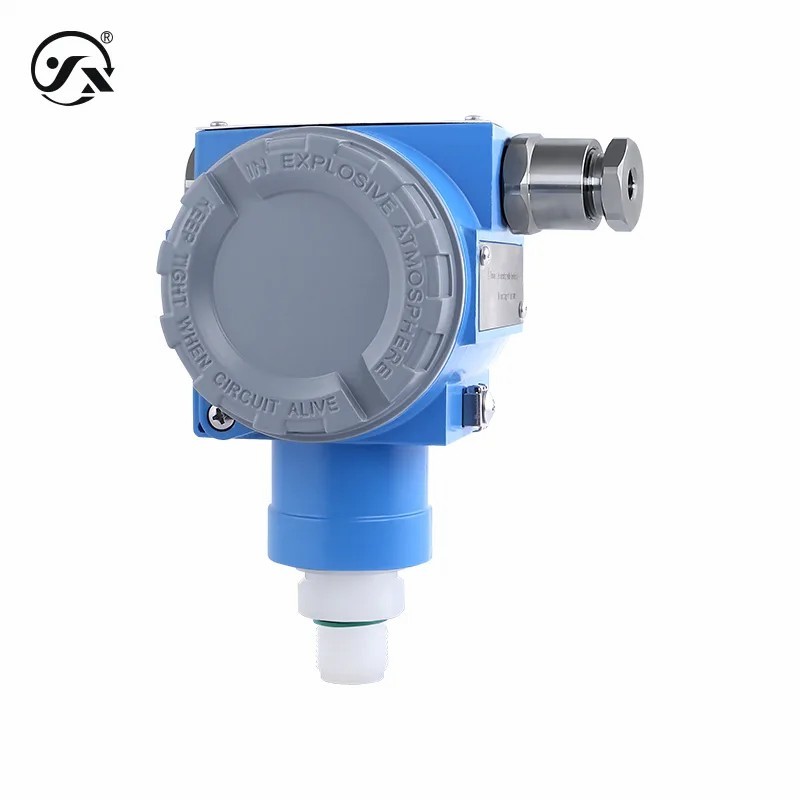

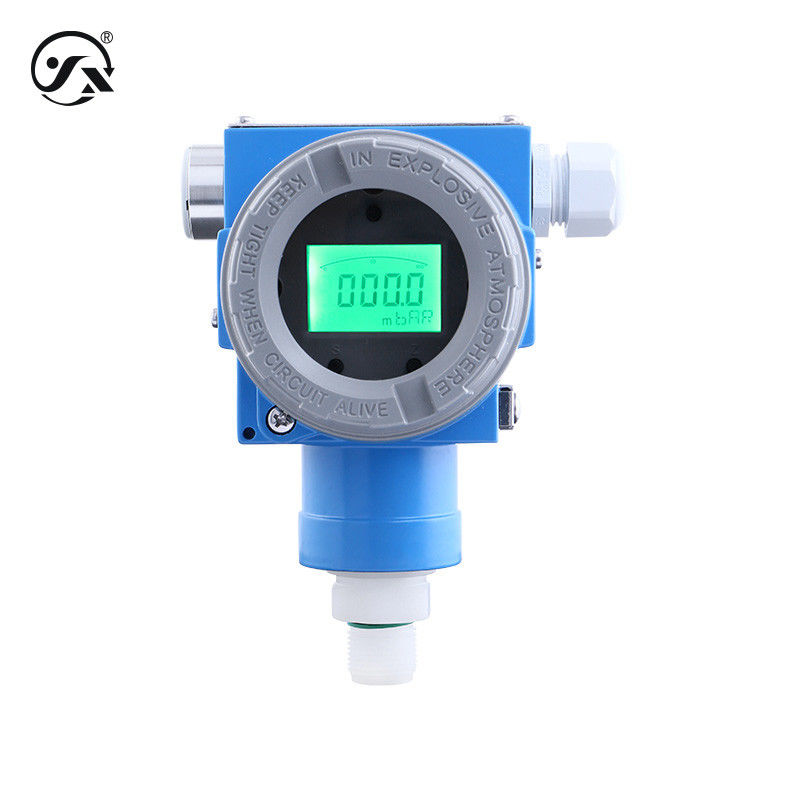

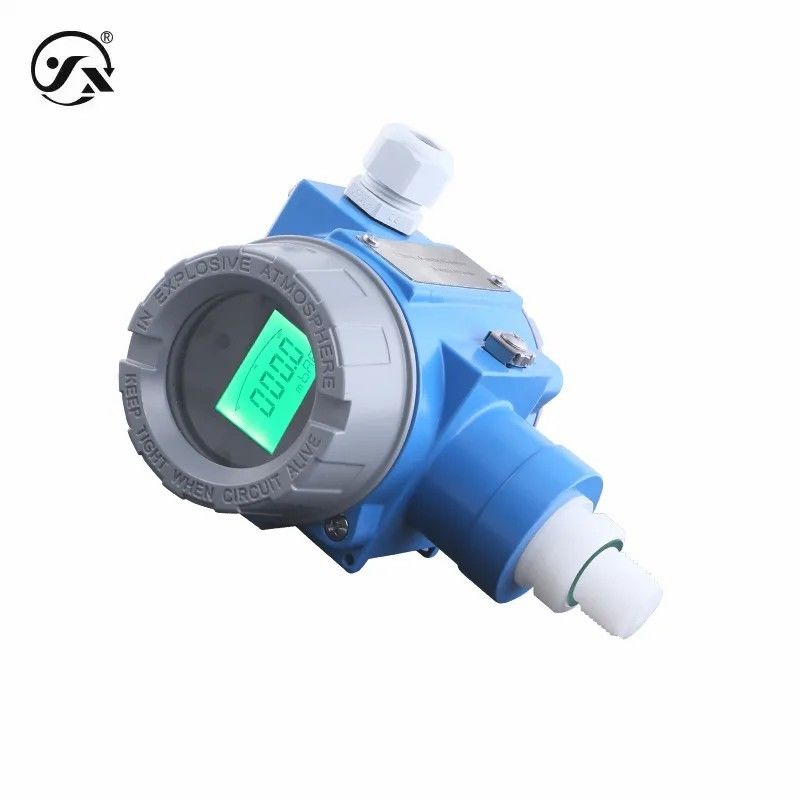

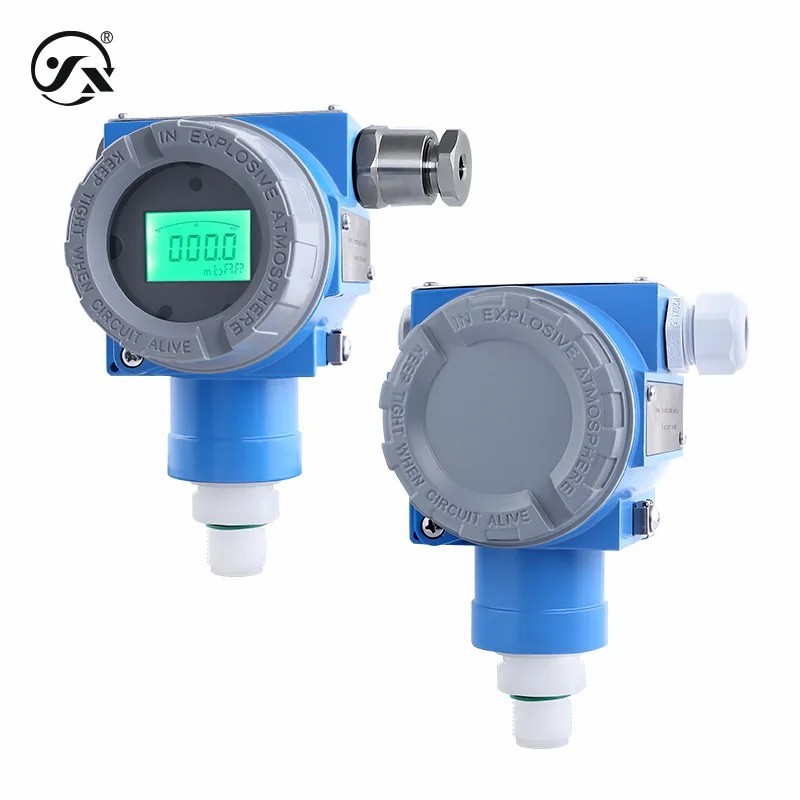

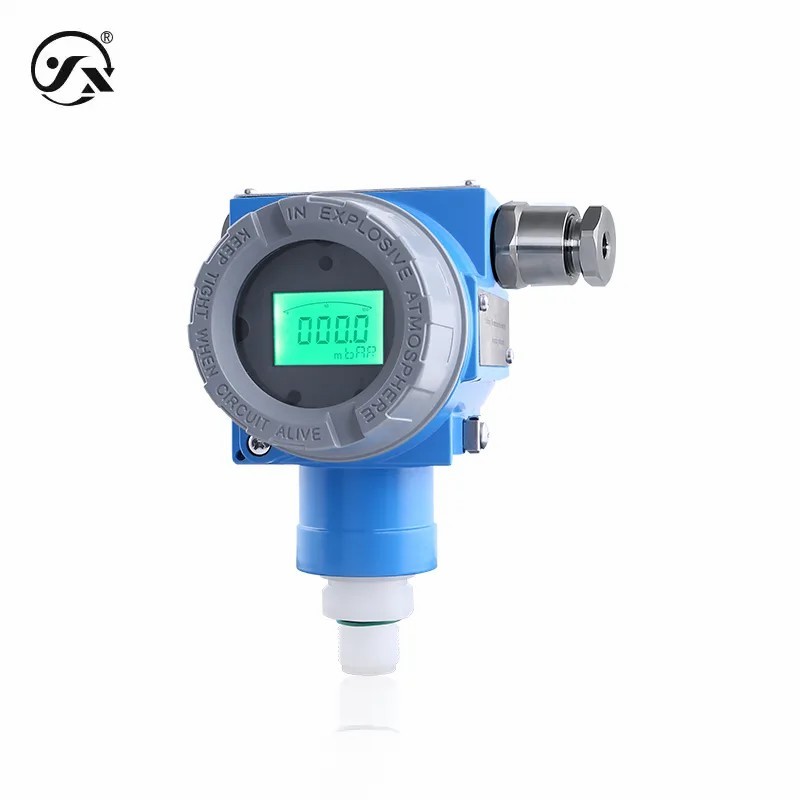

CYYZ71CY Anti-Korrosionsdrucktransmitter Reichweite -0,1~0~10MPa Ausgang 4~20mA, 4~20mA HART, RS485 Genauigkeit 0,5%FS
Der CYYZ71CY-resistente Drucktransmitter mit keramischem Kern und Prozessanschluss aus PVDF eignet sich zur Messung von ätzenden Gasen oder Flüssigkeiten und für Sauerstoffanwendungen unter niedrigem Druck.Es hat auch eine Vielzahl von Explosionssicheren Funktionsoptionen, intrinsisch sicherer Typ, intrinsisch staubsicherer Typ, Reichweite, elektrische Verbindung und andere vielfältige Vorteile und kann auch die Kommunikation mit dem HART-Protokoll wählen,für verschiedene Arbeitsbedingungen vor Ort geeignet.
| Grundparameter | |
| Messmedium | Flüssigkeiten oder Gase (kompatibel mit Kontaktmaterialien) |
| Druckbereich | -0,1~0~6MPa (siehe Auswahltabelle für den Bereich für Einzelheiten) |
| Druckmodus | Messdruck |
| Durchschnittliche Temperatur | -40°C bis 85°C |
| Schaltzeiten | 20 ms |
| Genauigkeitsklasse | 0.5% FS (Referenztemperatur 15 ~ 25 °C, Luftdruck 86 ~ 106 kPa, Luftfeuchtigkeit 45 ~ 75% RH) |
| Stabile Leistung | ±0,2% FS/Jahr |
| Temperaturverschiebung | ± 0,02% FS/°C |
| Explosionssicherer Typ | Innerlich sicher Ex ia II.C T6 Ga (nur HART-Ausgang von 4 bis 20 mA) Ex iaD 20 T80°C (nur HART-Ausgang mit 4 bis 20 mA) Anmerkung: Eigenschutz muss durch eine Sicherheitsschranke oder eine Eigenschutzversorgung angetrieben werden. |
| Eintrittsschutz | IP-Qualität Anmerkung: Das oben genannte Schutzniveau bezieht sich auf das Niveau, das erreicht wird, wenn die elektrische Verbindung abgeschlossen ist. |
| Dauerhafte Leistung | 1X106 Zyklen (Anzahl der Zyklen vom unteren Bereich zum oberen Bereich) |
| Häufigkeit der Reaktion | 30 Hz |
| Gesamtgewicht | Keine ≈ 1 kg mit 1,2 kg mit ≈ |
| Entschließung | Analog-Ausgang 0,02% FS, digitaler Ausgang 0,05% FS |
| Ausgangsleistung | |
| Ausgangssignal | 4~20mA, RS485,4~20mA Herz |
| Stromversorgungsbereich | Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
| Leistungsbereich | |
| Aktueller Typ | ≤ 0,02Us (W) |
| Digitale | ≤ 0,02Us (W), ≤ 0,015Us (W) |
| Lastmerkmale | |
| Aktueller Typ | Keine Bildschirmbelastung ≤{(Us-7.5)÷0.02}Ω Bei Anzeigelast ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung) |
| Umweltbedingungen | |
| Umgebungstemperatur | -40°C bis 85°C |
| Umgebungsfeuchtigkeit | 0% bis 95% RH (keine Kondensation, keine Kondensation) |
| Überlastkapazität | |
| Überlastdruck | 150% FS |
| Durchbruchdruck | 400% FS, 300% FS, 300% FS, 200% FS |
| Gesamtmaterial | |
| Zwerchfell | Keramik (in Berührung mit dem zu messenden Medium) |
| Prozessverbindungen | PVDF-Polyvinylidenfluorid (in Kontakt mit dem zu messenden Medium) |
| Gehäuse | mit einer Breite von nicht mehr als 20 mm |
| Kerndichtungen | Sichtbarer Druck- und Bruchdiagramm (in Berührung mit dem zu messenden Medium) |
| mit einem Durchmesser von nicht mehr als 15 mm | Fluorkleber |
| Anzeigenfenster | ≈6 mm explosionssicheres Glas |
| Mechanische Stabilität | |
| Schwingungswiderstand | 10 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-6 |
| Schlagfestigkeit: | 500 g/ms entspricht der Norm IEC60068-2-27 |
| Elektrischer Schutz | |
| Kurzschlussschutz | Dauerhaft |
| Umgekehrter Polaritätsschutz | Keine Schäden, aber keine Arbeit. |
| Isolierwiderstand | ≥ 100MΩ 500VDC |
| Dielektrische Festigkeit: | 500 VAC |
| Ausgangsgrenzwerte | |
| Die Leistung ist minimal. | 4 mA,0,3.8mA |
| Die Leistung ist maximal. | 20 mA,2000,22mA |
