| Grundparameter |
|
| Messmedium |
Flüssigkeiten, Gase (kompatibel mit Kontaktmaterialien) |
| Druckbereich |
-0,1~0~4MPa (siehe Auswahltabelle für die Bandbreite für Einzelheiten) |
| Druckmodus |
Messdruck, Negativdruck, absoluter Druck |
| Durchschnittliche Temperatur |
-40°C bis 85°C |
| Schaltzeiten |
20 ms |
| Stabile Leistung |
± 0,1% FS/Jahr |
| Temperaturkompensation |
-10°C bis 70°C |
| Temperaturverschiebung |
±0,01% FS/°C (innerhalb der Temperaturkompensation) ±0,05% FS/°C (außerhalb der Temperaturkompensation) |
| Explosionssicherer Typ |
Eigentlich sicher Ex ia II.C T6 Ga (nur 4 ~ 20 mA Leistung) |
| Eintrittsschutz |
IP65 (keine Anzeige) IP54 (Anzeige) Hinweis: Die obige Schutzniveau bezieht sich auf den Abschluss der elektrischen Verbindung |
| Dauerhafte Leistung |
1X106 Zyklen (Anzahl der Zyklen vom unteren Bereich zum oberen Bereich) |
| Gesamtgewicht |
Keine Anzeige≈ 190g mit Anzeige≈ 270g |
| Entschließung |
Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS |
| Ausgangsleistung |
|
| Ausgangssignal |
4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC |
| Stromversorgungsbereich |
9 ~ 28VDC, 15 ~ 28VDC, 3 ~ 5VDC, 15 ~ 24VDC |
| Genauigkeitsklasse |
|
| Messbereich ≥ 100 kPa |
00,25% |
| 10 kPa≤ Bereich < 100 kPa |
00,5% FS |
| Genauigkeit der Überschrift |

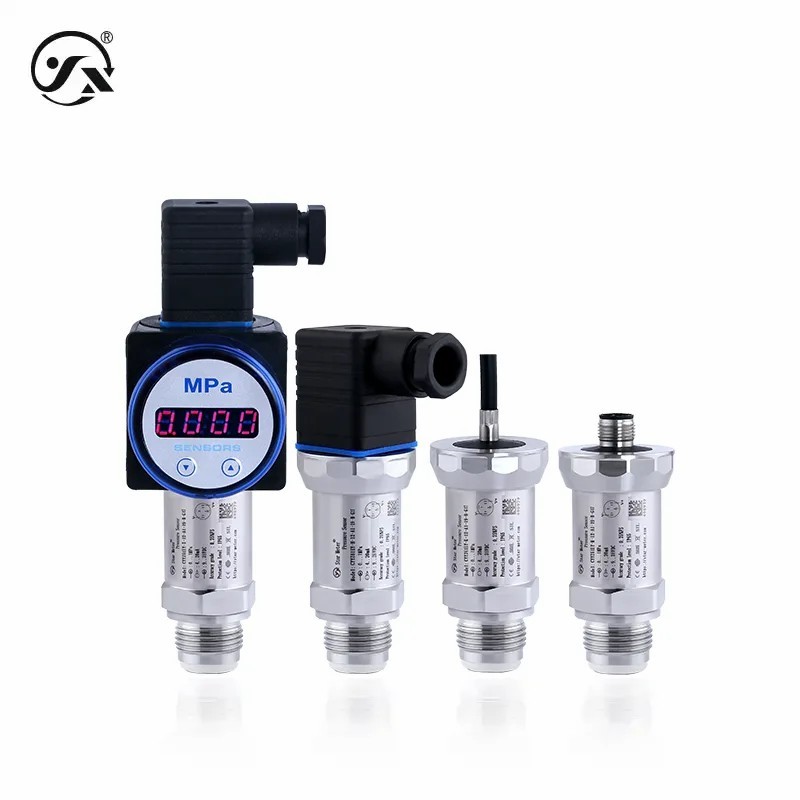

0.5%FS-Digitalrohr (LED) -Anzeige |
| Häufigkeit der Reaktion |
|
| RS485-Ausgang |
5 Hz |
| Absoluter und Negativdruck |
30 Hz |
| Der Bereich ≤ 10 kPa |
30 Hz |
| andere |
100 Hz |
| Leistungsbereich |
|
| Spannungsart |
≤ 0,02Us (W), ≤ 0,008Us (W), ≤ 0,001Us (W) |
| Aktueller Typ |
≤ 0,02Us (W) |
| Digitale |
≤ 0,02Us (W), ≤ 0,015Us (W) |
| Lastmerkmale |
|
| Spannungsart |
≥ 10 kΩ |
| Aktueller Typ |
Keine Bildschirmbelastung ≤{(Us-7.5)÷0.02}Ω
Bei Anzeigelast ≤{(Us-12)÷0.02}Ω (Us=Versorgungsspannung) |
| Umweltbedingungen |
|
| Umgebungstemperatur |
-40°C bis 85°C |
| Umgebungsfeuchtigkeit |
0% bis 95% RH (keine Kondensation, keine Kondensation) |
| Überlastkapazität |
|
| Überlastdruck |
Die in Absatz 1 Buchstabe b genannten Bedingungen gelten für die in Absatz 1 Buchstabe b genannten Bedingungen.1.2MPa, 2MPa |
| Durchbruchdruck |
600% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 2MPa, 3MPa, 5MPa |
| Gesamtmaterial |
|
| Zwerchfell |
316L Edelstahl (in Berührung mit dem zu messenden Medium) |
| Prozessverbindungen |
316 rostfreier Stahl (in Berührung mit dem zu messenden Medium) |
| Gehäuse |
304 rostfreier Stahl |
| O-Ringe |
Nitrilkautschuk (Kontakt mit dem zu messenden Medium) |
| Anzeigen der Shell |
ABS-Technikkunststoffe (LED-Display) |
| Hersmann-Anschlüsse |
ABS-Technikkunststoffe |
| Mechanische Stabilität |
|
| Schwingungswiderstand |
10 g ((20... 2000 Hz) gemäß der Norm IEC60068-2-6 |
| Schlagfestigkeit: |
500 g/ms entspricht der Norm IEC60068-2-27 |
| Elektrischer Schutz |
|
| Kurzschlussschutz |
Dauerhaft |
| Umgekehrter Polaritätsschutz |
Keine Schäden, aber keine Arbeit. |
| Isolierwiderstand |
≥ 100MΩ 500VDC |
| Dielektrische Festigkeit: |
500 VAC |
| Ausgangsgrenzwerte |
|
| Die Leistung ist minimal. |
4 mA,0,0.001VDC,0.05VDC |
| Die Leistung ist maximal. |
20 mA,2000,10VDC,5VDC |
