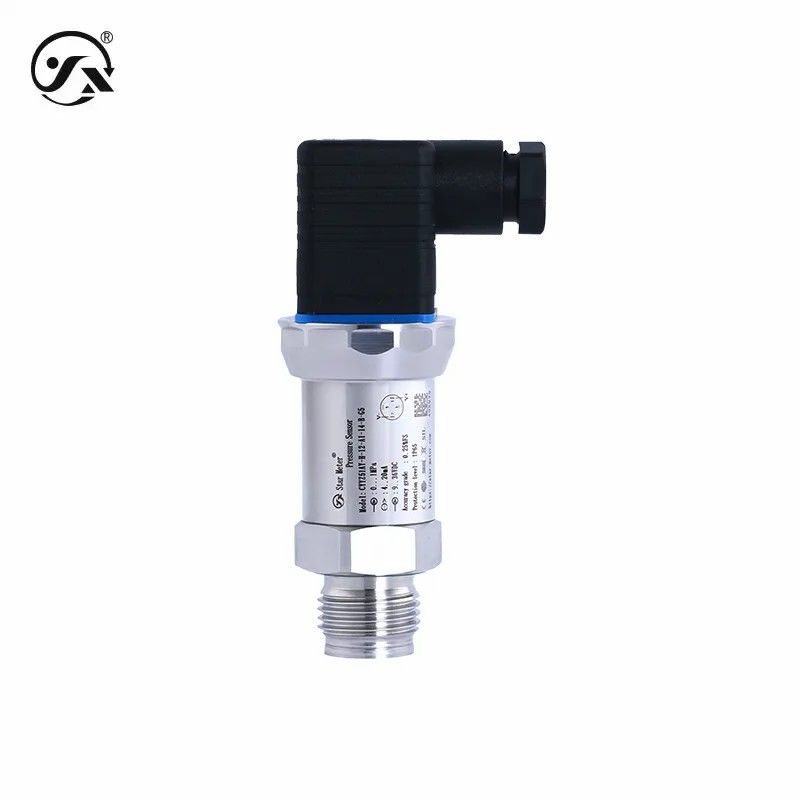

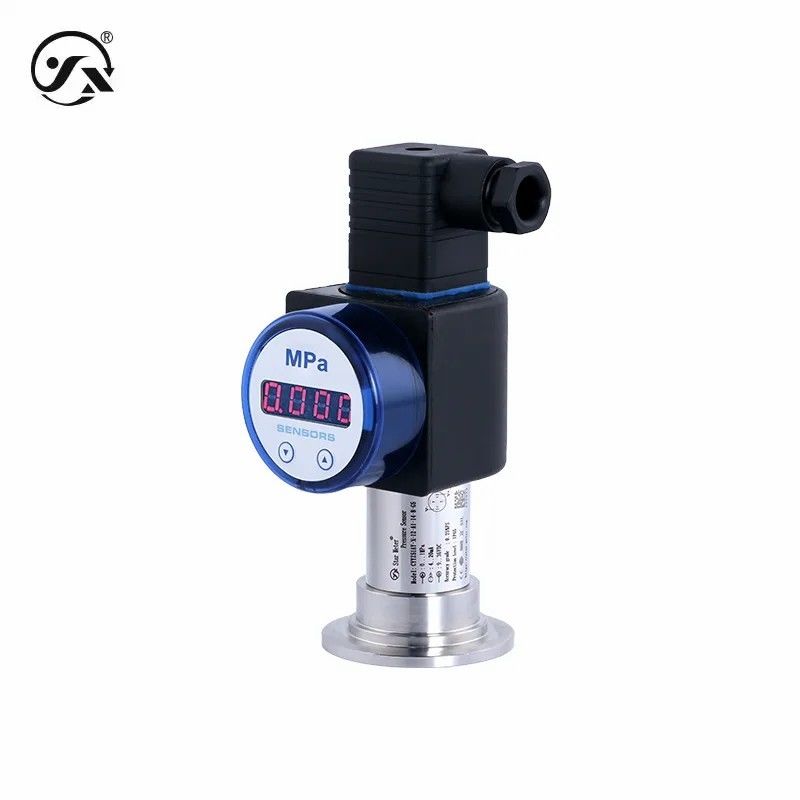

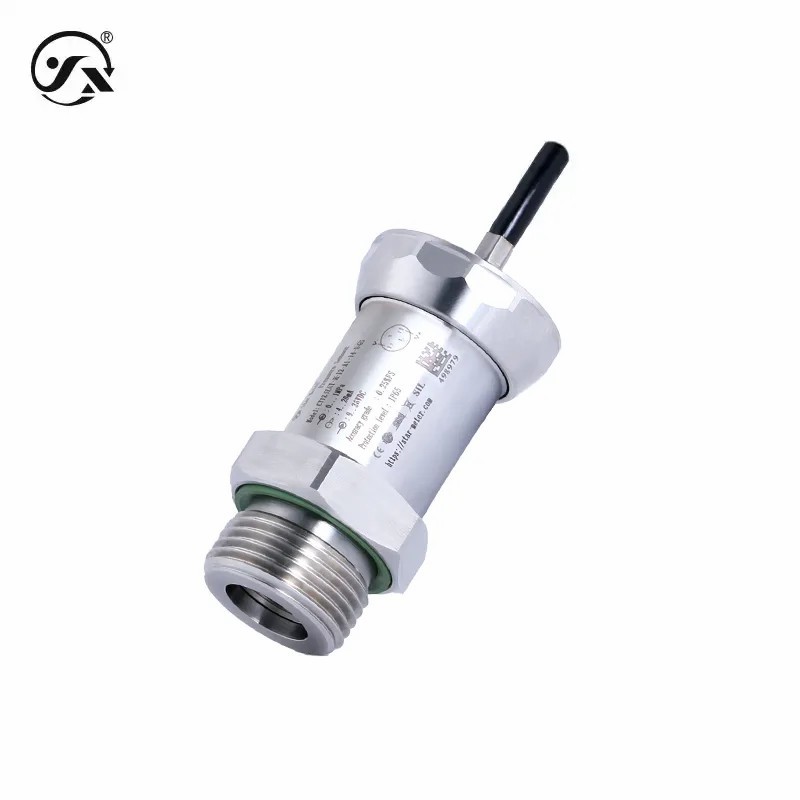

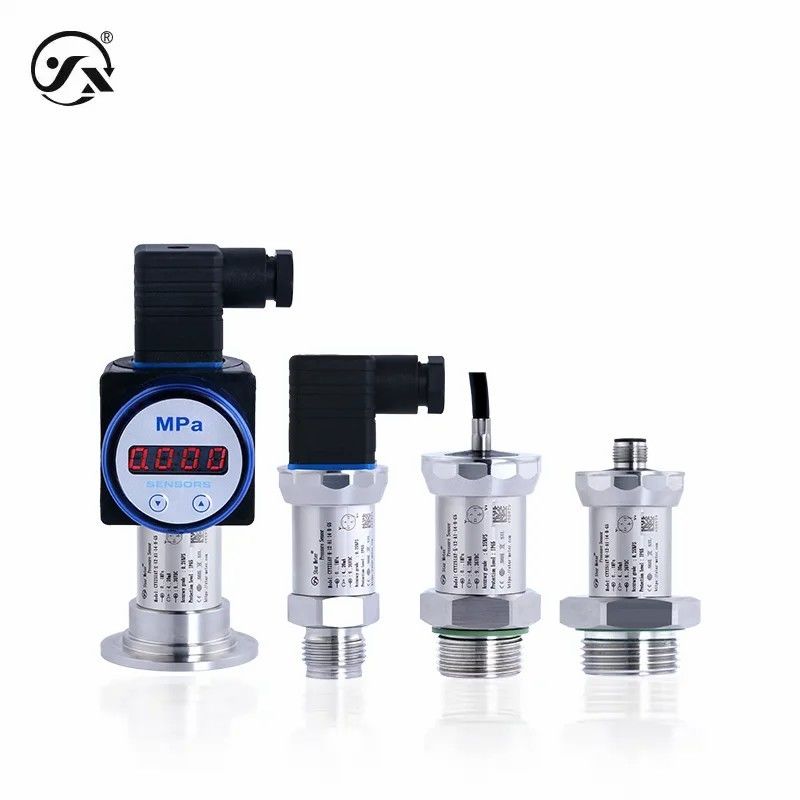

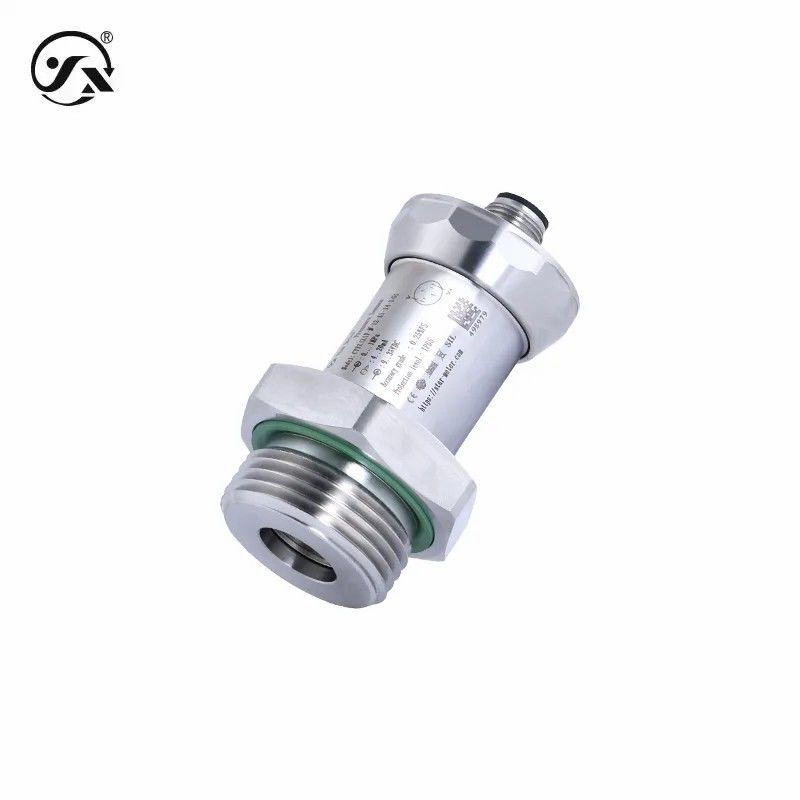

CYYZ51AY Flachfolie Drucktransmitter Papierindustrie Viskose und kolloidale Medien Pigmente

CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments
CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments CYYZ51AY Flat Film Type Pressure Transmitter Paper Industry Viscous And Colloidal Media Pigments
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CYYZ51AY
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -100 kPa ¥0 ¥6 MPa Ausgabe: Bei der Verwendung von elektrischen Antrieben sind die folgenden Anforderungen zu beachten:0.5·2.5VD
Stromversorgung: 9 ∆36VDC、15 ∆36VDC、3 ∆5VDC Genauigkeit: 0,1 % vom Endwert, 0,25 % vom Endwert, 0,5 % vom Endwert
Name: Drucktransmitter-Sensor
Hervorheben:

Flachfolien-Drucktransmitter

,

CYYZ51A Drucktransmitter

CYYZ51AY Flachfilm-Druckübertrager -100kPa0MPa Papierindustrie Viskose und kolloidale Medien Pigmente



Der CYYZ51AY-Druckmessgerät wurde für die Messung von viskosen oder kolloidalen Medien entwickelt.und es hat auch die Vorteile des Ausgangssignals, Reichweite, Druckoberfläche, elektrische Verbindung und andere Diversifizierung, die für verschiedene Arbeitsbedingungen geeignet ist.





Basisparameter
Messmedium Flüssigkeiten, Flüssigkeiten, Gase (kompatibel mit Kontaktmaterialien)
Messbereich -100 kPa~0~6 MPa (siehe Auswahltabelle für die Bandbreite für Einzelheiten)
Druckart Messdruck, absoluter Druck, Negativdruck
Temperaturkompensation Standard (Temperaturkompensation -10-70°C) 0,25% FS, 0,5% FS
Optional (Temperaturkompensation bei -40-80°C) 0,1% FS, 0,25% FS (Anmerkung)
Anmerkung: Der Bereich ≤ 10 kPa und der Temperaturkompensationsbereich -10~70°C
Genauigkeitsklasse 00,1% FS,00,25% FS,00,5% FS
Reaktionsfrequenz 5Hz, 30Hz, 100Hz
Stabile Leistung ± 0,1% FS/Jahr
Temperaturverschiebung ± 0,01% FS/°C (Temperaturkompensationsbereich) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)
Gesamtgewicht Keine Anzeige≈ 190g hat eine Anzeige≈ 270g
Schutzniveau IP65 (ohne Anzeige) IP54 (mit Anzeige) Hinweis: Die oben genannte Schutzstufe bezieht sich auf die elektrische Verbindung, die nach Abschluss der elektrischen Verbindung erreicht wird
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Leistungsbereich
Spannungsart ≤ 0,02Us (W), ≤ 0,008Us (W), ≤ 0,001Us (W)
Aktueller Typ ≤ 0,02Us (W)
Digitale ≤ 0,02Us (W), ≤ 0,015Us (W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Keine Bildschirmbelastung ≤ {(US-7.5) ÷0.02}Ω
mit Anzeigelast≤{(US-12)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Temperatur des Mediums -40°C bis 85°C
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Überlastkapazität
Überlastdruck Die in Absatz 1 Buchstabe b genannten Bedingungen gelten für die in Absatz 1 Buchstabe b genannten Bedingungen.1.2MPa,2MPa,3MPa,5MPa
Durchbruchdruck 600% FS, 500% FS, 400% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa12.5MPa
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt mit dem zu messenden Medium)
Prozessverbindung 304 Edelstahl (Kontakt mit dem zu messenden Medium)
Gehäuse 304 rostfreier Stahl
Siegel Fluorelastomer aus Nitrilkautschuk (Kontakt) (sichtbare Druck- und Sprengkarte (Kontakt mit dem zu messenden Medium)
Anzeigen der Shell ABS-Technikkunststoffe (LED-Display)
Hirschmann-Gelenke ABS-Technikkunststoffe
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Schlagfestigkeit: 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ500VDC
Dielektrische Festigkeit: 500 VAC
Ausgangsgrenzwerte
Die Leistung ist minimal. 4 mA,0,0.001VDC,0.05VDC
Höchstleistung 20 mA,2000,10VDC,5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
