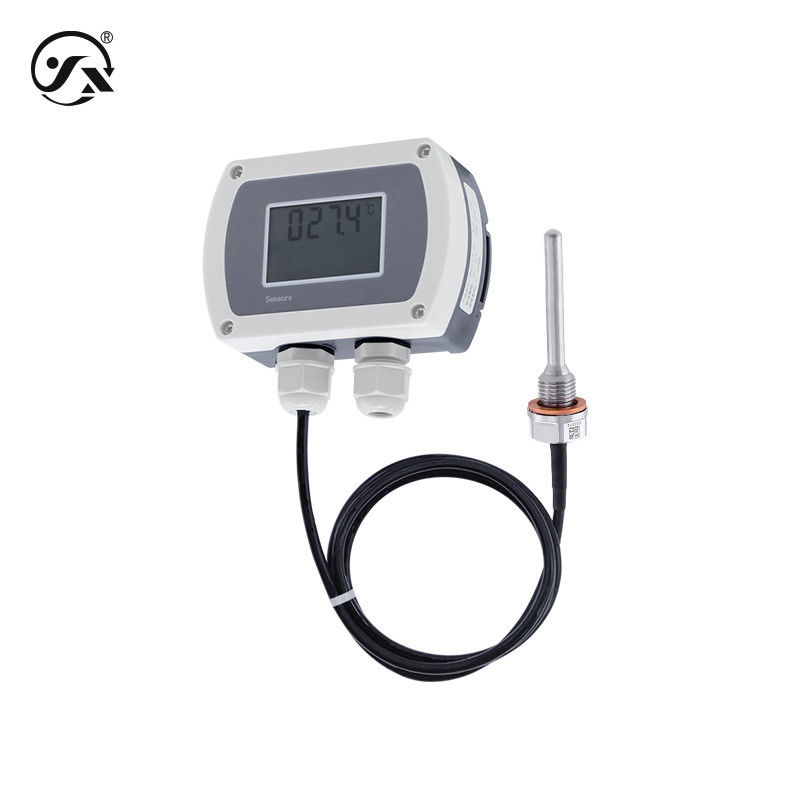

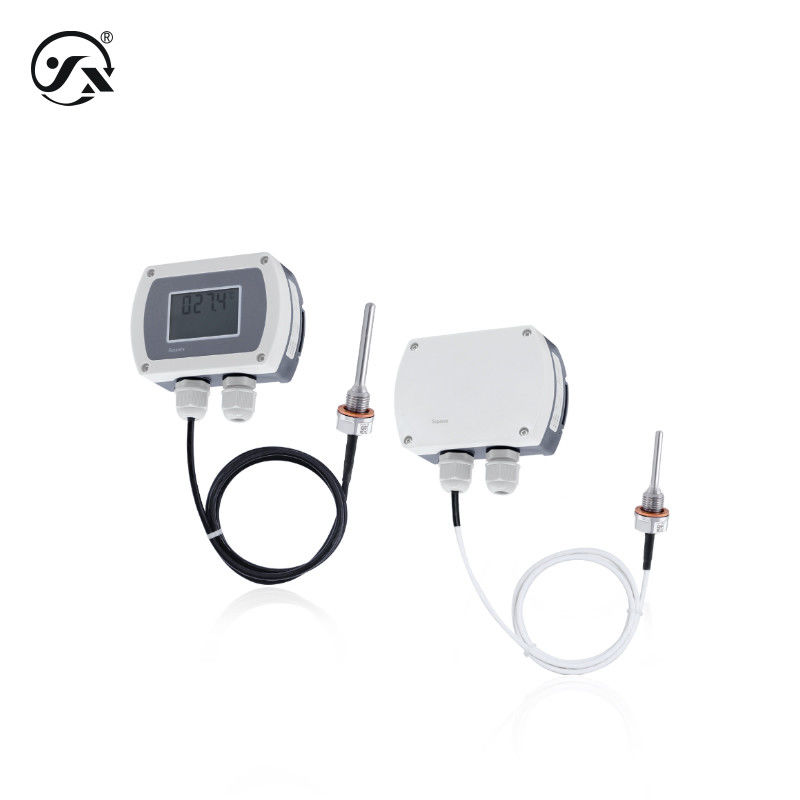

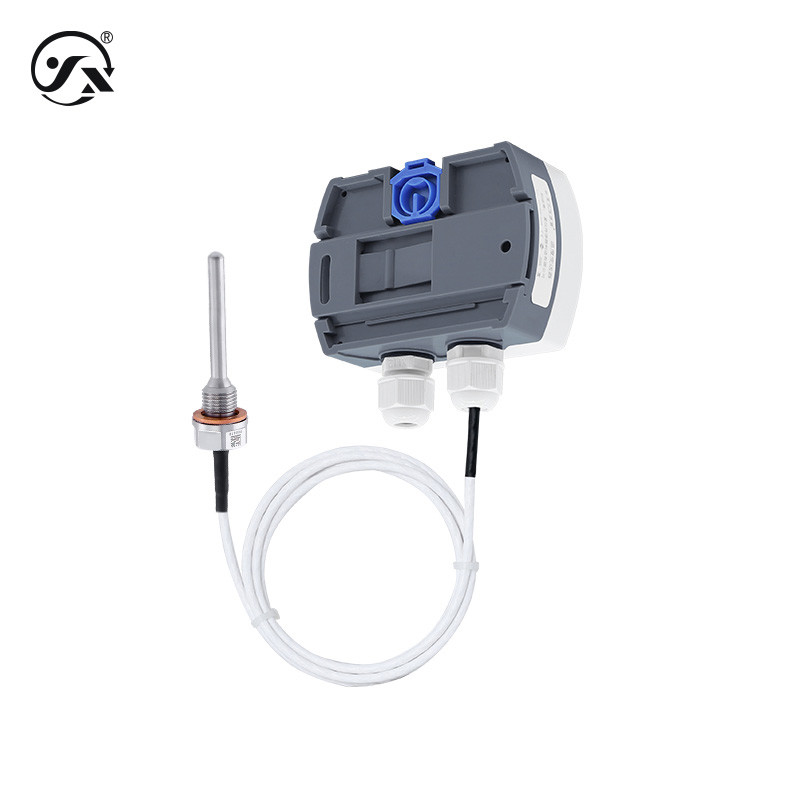

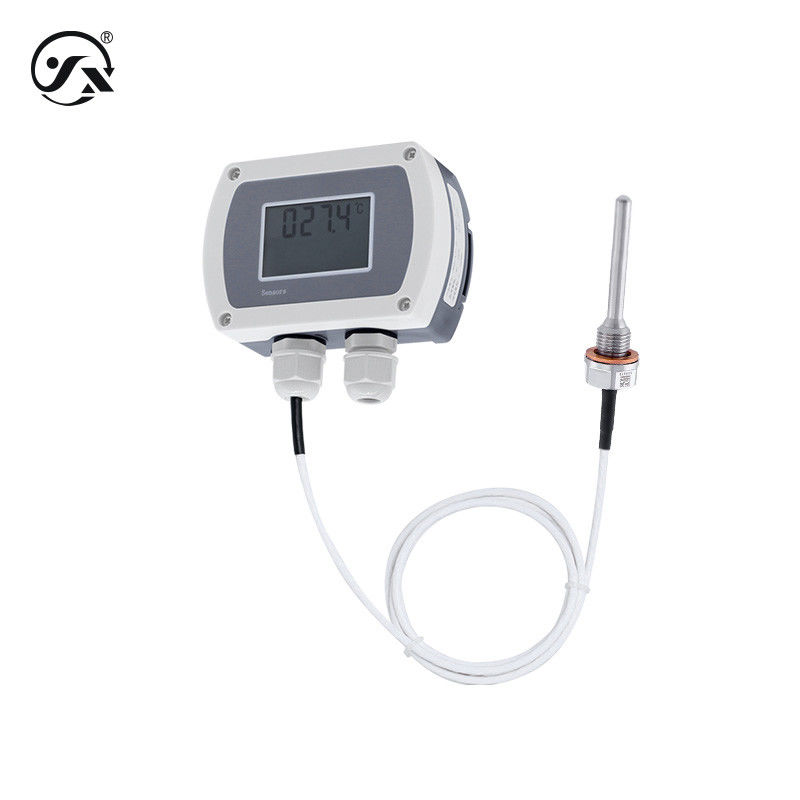

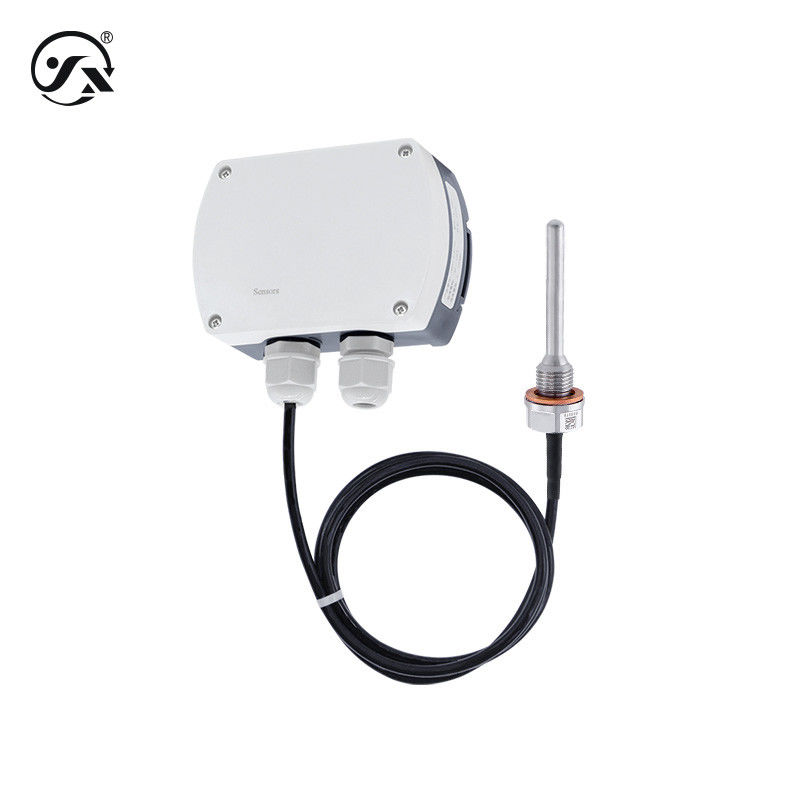

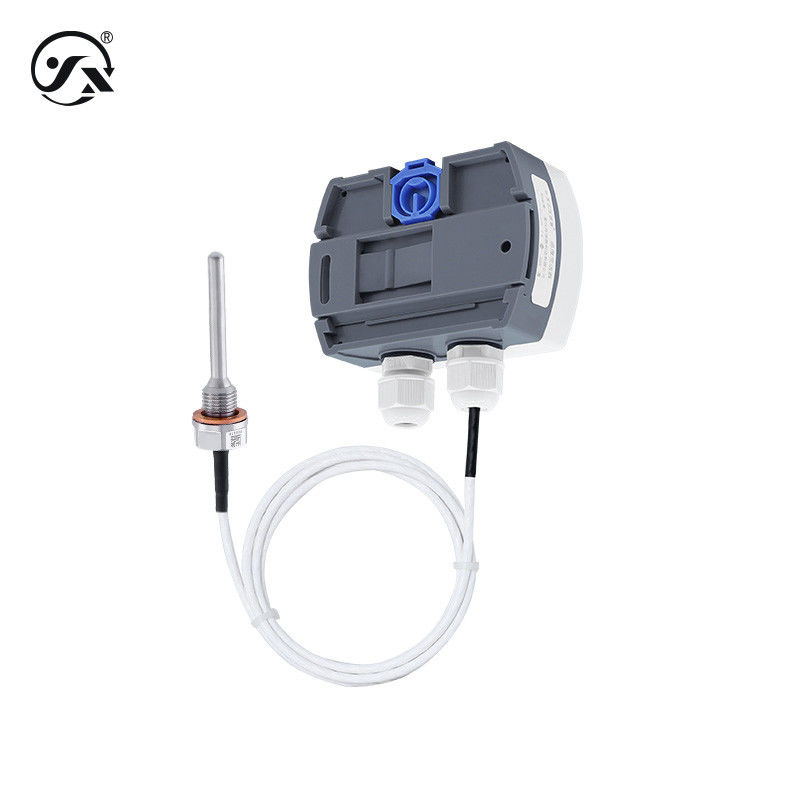

CWDZ22Y Split-Temperatur-Sender 4-20ma für die allgemeine Industrie

CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry
CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry CWDZ22Y Split Temperature Transmitter 4-20ma for General Industry
Grundlegende Informationen
Herkunftsort: China
Markenname: Star merter
Modellnummer: CWDZ22Y
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -50°C bis 100°C, -50°C bis 260°C Ausgabe: 4~20mA、RS485、PT100、0~10VDC、0~5VDC、1~5VDC
Stromversorgung: 9~28VDC、12~28VDC Genauigkeit: 0.25%FS, 0.5%FS
Name: Split-Temperatursender
Hervorheben:

CWDZ22 Split-Temperatursender

,

Split-Temperatur-Sender 4-20ma

CWDZ22Y Split-Temperatursender Messbereich -50 ̊100°C-, 50 ̊260°C Genauigkeitsklasse 0,25%FS,00,5%FS Allgemeine Industrie



Der CWDZ22Y Split-Temperatursender ist zur Messung der Temperatur von Gasen, Flüssigkeiten und Feststoffen ausgelegt.





Basisparameter
Messmedium Feststoff, Flüssigkeit oder Gas (kompatibel mit Kontaktmaterial)
Messbereich -50°C bis 100°C, -50°C bis 260°C
Ausgangssignal Bei der Prüfung der Leistungsschwäche sind die folgenden Anforderungen zu beachten:
Messzelle 1*Pt100 (Klasse 1/3B)
Reaktionszeit 18 s (gemäß IEC60751, Windgeschwindigkeit 0,4 m/s, 10°C-Schritt)
Stabile Leistung ± 0,1% FS/Jahr
Pünktlich 400 ms
Schutzniveau Gehäuse IP65 Probe IP68 Hinweis: Der Schutzgrad wird nach Abschluss der elektrischen Verbindung erreicht
Dauerhafte Leistung 1X106 Mal (Unterbereich bis Oberbereich Anzahl der Zyklen)
Gesamtgewicht Mit Anzeige≈ 150g Keine Anzeige≈ 130g Sonde G1/4 männlicher Faden≈ 36g (Einsatztiefe 30mm) Sonde G1/2, M20*1.5 männlicher Faden≈ 78g (Einsatztiefe 30mm)
Anmerkung: Für jede 10-mm-Erhöhung der Einfühldiefe steigt das Gewicht um 1 g
Genauigkeitsklasse 00,25% FS,00,5% FS
Entschließung Analog-Ausgang 0,02% FS, digitaler Ausgang 0,1 °C
Ausgangsleistung
4 bis 20 mA 9 ̊28VDC
RS485 9 ̊28VDC
0 ̊10VDC 12 ̊28VDC
0 ′5VDC 9 ̊28VDC
1 ′5VDC 9 ̊28VDC
Höchstleistung
4 bis 20 mA ≤ 0,02Us (W)
RS485 ≤ 0,015Us ((W)
0 ̊10VDC ≤ 0,015Us ((W)
0 ′5VDC ≤ 0,015Us ((W)
1 ′5VDC ≤ 0,015Us ((W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Beanspruchung ≤{(Us-7.5)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Gesamtmaterial
Gehäuse ABS-Technikkunststoffe
Kabelverriegelung Nylon (Schließdrahtdurchmesser 4 bis 6 mm)
Anzeige LCD-LCD-Display ohne Hintergrundbeleuchtung
Sondenmaterial 304 rostfreier Stahl
Siegel Nitrilkautschuk
Kabel PTFE abgeschirmtes Kompensationskabel (φ3,2 mm) Temperaturbeständigkeit -50 ~ 260 °C Polyurethan abgeschirmtes Kompensationskabel (4,7 mm) Temperaturbeständigkeit -50 ~ 100 °C
Mechanische Stabilität
Seismische Leistung 10g ((20... 2000Hz) entspricht der Norm IEC60068-2-6
Aufprallfestigkeit 500 g/ms entspricht der Norm IEC60068-2-27
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ,500VDC
Dielektrische Festigkeit 500 VAC
Ausgangsgrenzwerte
4 bis 20 mA Leistung von mindestens 4 mA und maximal 20 mA
RS485 Ausgangsminimum 0, Ausgangsmaximum 1500
0 ̊10VDC Ausgangsspannung von mindestens 0,001 VDC, Ausgangsspannung von höchstens 10 VDC
0 ′5VDC Ausgangsminimum 0,001VDC, Ausgangsmaximum 5VDC
1 ′5VDC Ausgangsminimum 0,001VDC, Ausgangsmaximum 5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei
