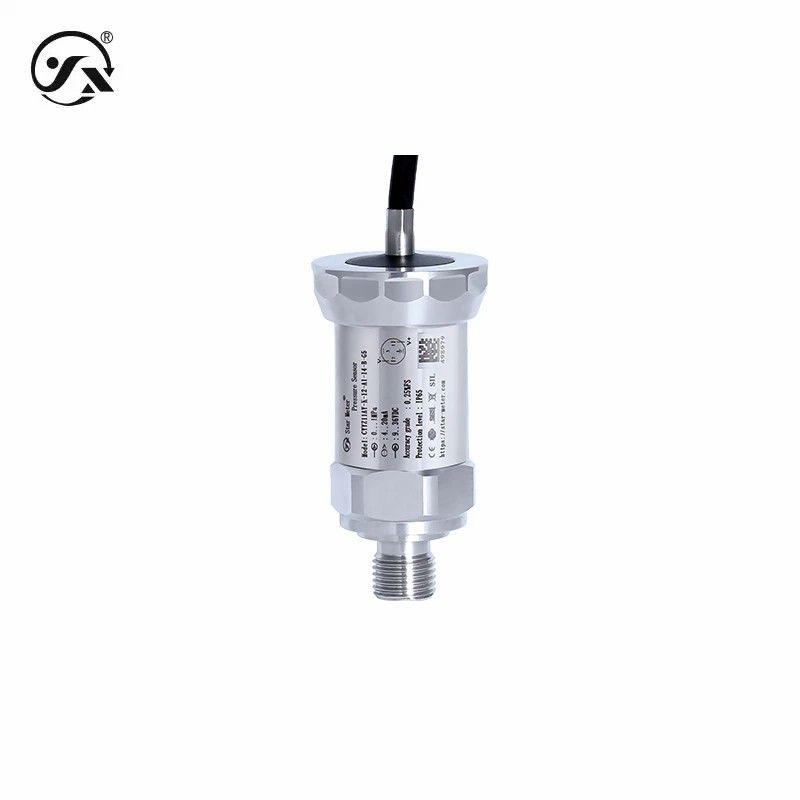

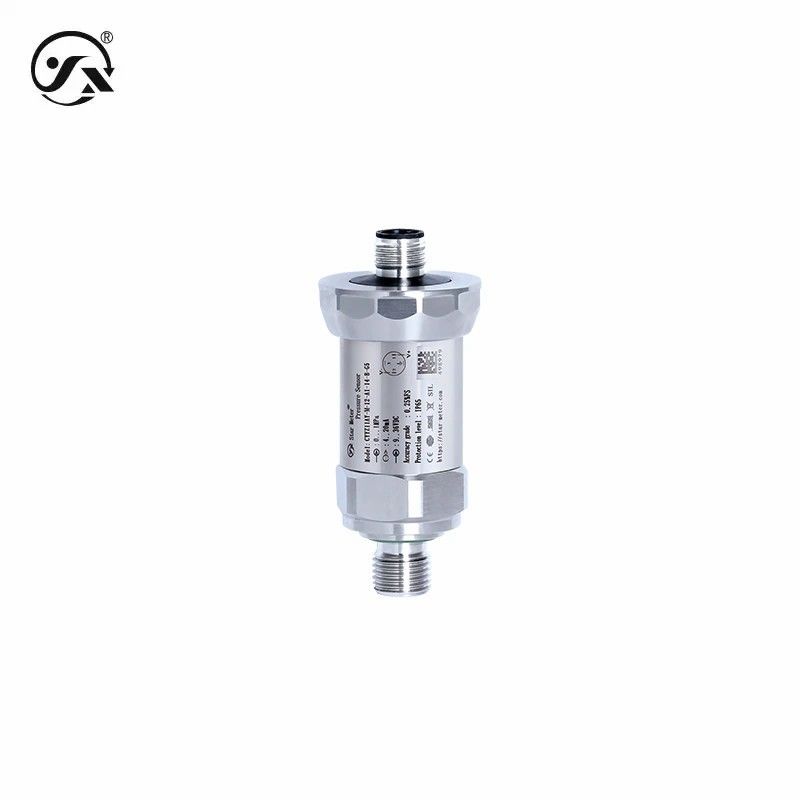

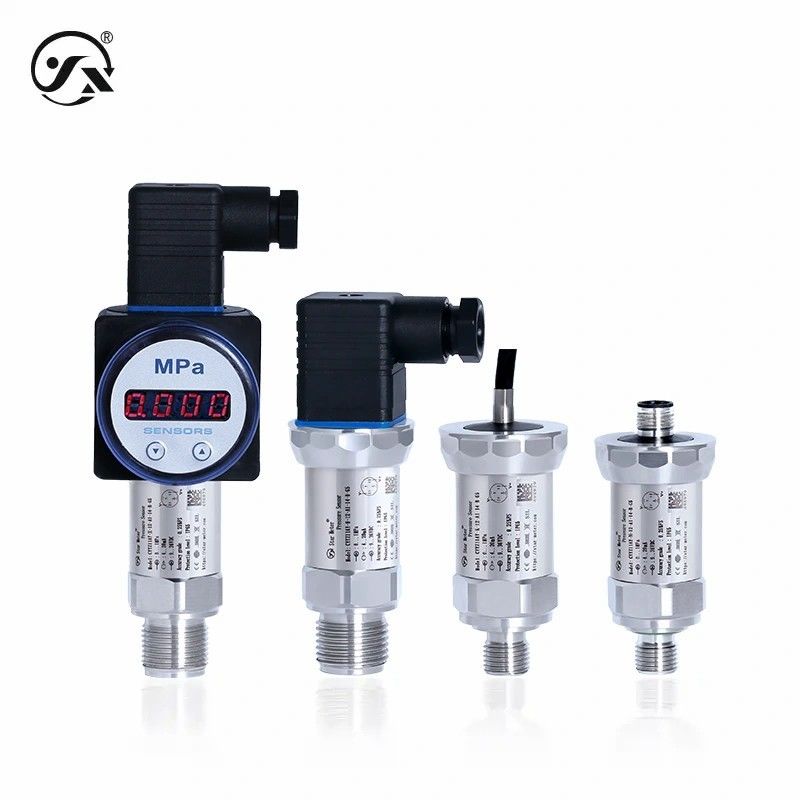

CYYZ11AY Universaldrucktransmitter 0,1% FS 0,25% FS 0,5% FS für die allgemeine Industrie

CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry
CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry
CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry CYYZ11AY Universal Pressure Transmitter 0.1%FS 0.25%FS 0.5%FS for General Industry
Grundlegende Informationen
Herkunftsort: China
Markenname: Star Meter
Modellnummer: CYYZ11AY
Min Bestellmenge: 1pc
Preis: negotiable
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30000 Stück/Monat
Kontakt
Reichweite: -100kpa~0~100mpa Ausgabe: 4 ~ 20mA, RS485, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0,5 ~ 2,5VDC
Stromversorgung: 9 ~ 36VDC, 15 ~ 36VDC, 3 ~ 5VDC Genauigkeit: 00,1% FS, 0,25% FS, 0,5% FS
Name: Drucktransmitter-Sensor
Hervorheben:

CYYZ11A Universaldrucktransmitter

,

Universaldrucktransmitter 0

,

25% FS

CYYZ11AY Universaldrucktransmitter Allgemeine Industrie Einsatzbereich -100kPa~0~100MPa Genauigkeit 0,1%FS 0,25%FS 0,5%FS



Der CYYZ11AY-Drucktransmitter ist gut konzipiert, nicht nur kompakt, sondern auch von ausgezeichneter Qualität, was für die allgemeine Industrie sehr geeignet und kostengünstig ist.Es hat auch vielfältige Vorteile wie Ausgangssignal, Reichweite, Druckoberfläche, elektrische Verbindung usw., die für verschiedene Arbeitsbedingungen geeignet ist.





Basisparameter
Messmedium Flüssigkeit oder Gas (kompatibel mit Kontaktmaterial)
Messbereich -100kPa~0~100MPa (siehe Auswahltabelle für die Bereiche für Einzelheiten)
Druckart Messdruck, absoluter Druck, Negativdruck
Temperatur des Mediums -40°C bis 85°C
Temperaturkompensation -10°C bis 70°C
Genauigkeitsklasse 00,1% FS,00,25% FS,00,5% FS
Reaktionsfrequenz 5Hz, 30Hz, 100Hz
Stabile Leistung ± 0,1% FS/Jahr
Temperaturverschiebung ± 0,01% FS/°C (Temperaturkompensationsbereich) ± 0,05% FS/°C (außerhalb des Temperaturkompensationsbereichs)

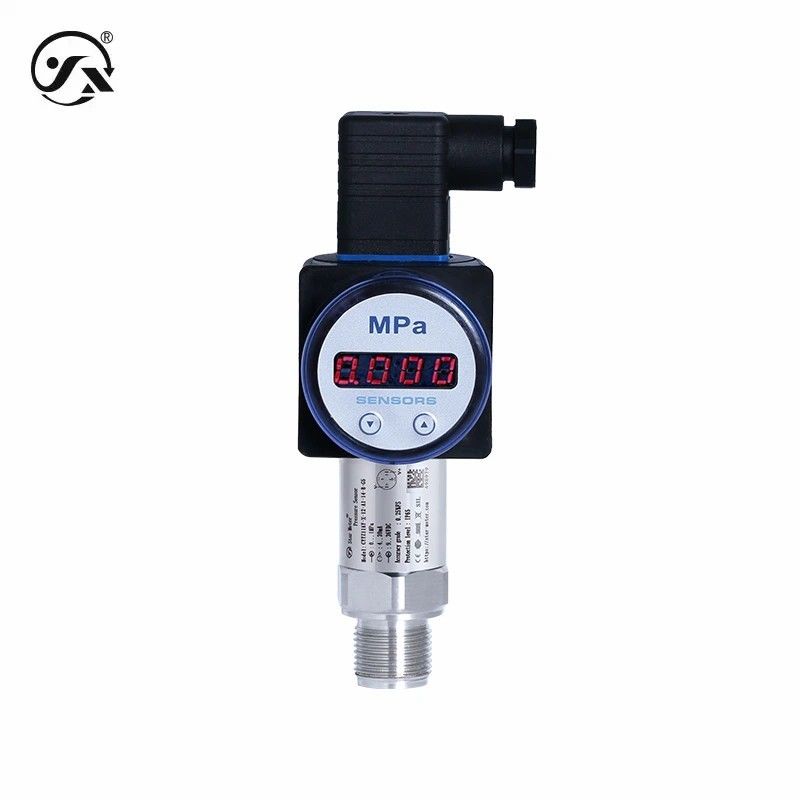

Gesamtgewicht Keine Anzeige≈ 190g hat eine Anzeige≈ 270g
Entschließung Analog-Ausgabe 0,01% FS, digitale Ausgabe 0,05% FS
Schutzniveau IP65 (ohne Anzeige) IP54 (mit Anzeige) Hinweis: Die oben genannte Schutzstufe bezieht sich auf die elektrische Verbindung, die nach Abschluss der elektrischen Verbindung erreicht wird
Ausgangsleistung
Ausgangssignal 4 ~ 20mA, RS485,0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC,0.5 ~ 2.5VDC
Stromversorgungsbereich Die in Absatz 1 genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.
Leistungsbereich
Aktueller Typ ≤ 0,02Us (W)
Digitale ≤ 0,015Us (W), ≤ 0,02Us (W)
Spannungsart ≤ 0,008Us (W), ≤ 0,001Us (W), ≤ 0,02Us (W)
Lastmerkmale
Spannungsart ≥ 10 kΩ
Aktueller Typ Keine Anzeigelastung ≤{(Us-7.5)÷0.02}Ω (US=Versorgungsspannung)
Aktueller Typ Beförderung ≤ {(Us-12)÷0.02}Ω (US=Versorgungsspannung)
Umweltbedingungen
Temperatur des Mediums -40°C bis 85°C
Umgebungstemperatur -40°C bis 85°C
Umgebungsfeuchtigkeit 0%~95% RH ((keine Kondensation, keine Kondensation)
Überlastkapazität
Überlastdruck Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannte Regelung.1.2MPa,2MPa,3MPa,5MPa
Durchbruchdruck 600% FS, 500% FS, 400% FS, 300% FS, 20 kPa, 200 kPa, 600 kPa, 900 kPa,1.25MPa, 2MPa, 3MPa, 5MPa, 9MPa12.5MPa
Gesamtmaterial
Zwerchfell 316L Edelstahl (Kontakt)
Prozessverbindung 304 rostfreier Stahl (kontakt)
Gehäuse 304 rostfreier Stahl (kontakt)
Siegel Fluorelastomer aus Nitrilkautschuk (Kontakt) (sichtbare Druck- und Sprengkarte (Kontakt mit dem zu messenden Medium)
Hirschmann-Gelenke ABS-Technikkunststoffe,
Mechanische Stabilität
Seismische Leistung 10 g ((20... 2000 Hz)
Schlagfestigkeit: 500 g/m3
Elektrischer Schutz
Kurzschlussschutz Dauerhaft
Schutz gegen Polarität Keine Schäden, aber nicht funktioniert.
Isolierwiderstand ≥ 100MΩ500VDC
Dielektrische Festigkeit: 500 VAC
Ausgangsgrenzwerte
Die Leistung ist minimal. 4 mA,0,0.001VDC,0.05VDC
Höchstleistung 20 mA,2000,10VDC,5VDC
Handbuch
Produktinformationen - Chinesisch (KN) PDF-Datei
Produktinformationen - Englisch PDF-Datei
Produktauswahl - Chinesisch (g.a. PDF-Datei
Produktauswahl - Englisch (EN) PDF-Datei
Installationsanleitung -Chinesisch (KN) PDF-Datei
Installationsanleitung - Englisch (EN) PDF-Datei
Protokoll - Chinesisch (KN) PDF-Datei
Protokoll - Englisch (EN) PDF-Datei
